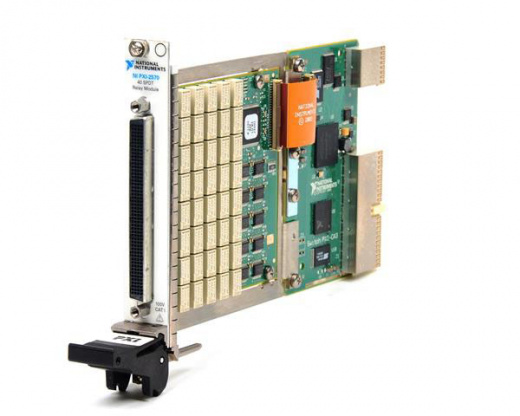

NI PXI 2570

NI PXI-2570 — универсальный 40-канальный модуль релейной коммутации стандарта PXI, предназначенный для автоматизированного переключения и управления электрическими сигналами в измерительных, испытательных и производственных системах.
Модуль оснащен 40 независимыми электромеханическими SPDT-реле (Single Pole Double Throw), каждое из которых имеет общий контакт COM и два переключаемых контакта — нормально замкнутый NC и нормально разомкнутый NO. Такая архитектура позволяет использовать каждый канал как отдельный переключатель или элемент маршрутизации сигнала.

Реле являются защелкивающимися (latching). После переключения состояние реле сохраняется без необходимости постоянной подачи управляющего сигнала, что снижает энергопотребление и тепловыделение модуля.
PXI-2570 предназначен для коммутации как сигнальных, так и силовых цепей. Максимальное напряжение между каналом и каналом, а также каналом и землей составляет 100 В. Максимальный ток коммутации или переноса — 1 А на канал.
Максимальная коммутируемая мощность составляет 60 Вт или 62,5 ВА на канал при работе в диапазоне DC–60 Гц. При максимальном токе 1 А одновременно могут работать до 40 каналов при температуре окружающей среды до 55 °C.
Модуль обеспечивает низкое сопротивление коммутационного тракта. Начальное сопротивление составляет менее 0,5 Ом, а при приближении реле к окончанию ресурса оно увеличивается до 1 Ом и выше.

Для работы с более быстрыми измерительными сигналами PXI-2570 обеспечивает полосу пропускания до 40 МГц (-3 дБ) при использовании 50-омного оконечного сопротивления.
Модуль характеризуется высокой изоляцией разомкнутых каналов и низким уровнем перекрестных помех. Типичная изоляция открытого канала составляет не менее 85 дБ на 10 кГц, 65 дБ на 100 кГц, 45 дБ на 1 МГц и 25 дБ на 10 МГц.
Типичное время срабатывания реле составляет 1 мс, максимальное — 3,4 мс. Для некоторых приложений может потребоваться дополнительное время установления сигнала после переключения.

Механический ресурс реле достигает 1 × 10⁸ циклов. Электрический ресурс зависит от характера нагрузки: например, при коммутации резистивной нагрузки 10 В DC / 100 мА он составляет до 2,5 × 10⁶ циклов, а при 10 В DC / 1 А — до 1 × 10⁶ циклов.
Для автоматизированных испытаний PXI-2570 поддерживает сканирование заранее заданных последовательностей коммутации. В памяти модуля могут храниться списки соединений, что позволяет выполнять большое количество операций без постоянного вмешательства управляющего компьютера.

Аппаратная синхронизация осуществляется через линии PXI Trigger 0–7. Входной триггер позволяет запускать операции коммутации синхронно с другими приборами, а выходной триггер может формировать сигнал после выполнения операции.
Для подключения внешних цепей используется 200-контактный разъем LFH Matrix 50. Модуль занимает один слот PXI и имеет компактный формат 3U.
NI PXI-2570 подходит для построения автоматизированных испытательных комплексов, систем управления оборудованием, тестирования электроники и коммутации различных источников, нагрузок и измерительных приборов.

Основные преимущества
• 40 независимых SPDT-каналов — отдельное управление каждым релейным переключателем.
• Защелкивающиеся реле — сохранение состояния без постоянной подачи управляющего сигнала.
• Напряжение до 100 В — возможность коммутации широкого спектра электрических сигналов.
• Ток до 1 А — поддержка сигнальных и маломощных силовых цепей.
• Мощность до 60 Вт / 62,5 ВА — коммутация соответствующих DC- и AC-нагрузок.
• Полоса до 40 МГц — возможность работы с быстрыми измерительными сигналами.
• Высокая изоляция каналов — снижение влияния разомкнутых цепей на измерительный тракт.
• Низкое контактное сопротивление — начальное сопротивление менее 0,5 Ом.
• Ресурс до 1 × 10⁸ механических циклов — длительная эксплуатация.
• Аппаратные PXI-триггеры — синхронизация коммутации с другими измерительными приборами.
• Сканирование последовательностей — автоматическое выполнение заданных маршрутов коммутации.
• Компактный PXI-формат — эффективное использование пространства испытательного стенда.

Технические характеристики

Параметр	Значение
Модель	NI PXI-2570
Артикул (P/N)	778572-70
Тип устройства	40-канальный релейный модуль PXI
Количество каналов	40
Конфигурация реле	40 × SPDT
Тип реле	Электромеханическое, защелкивающееся (latching)
Топология	40-SPDT
Контакты	COM, NC, NO
Максимальное напряжение канал–канал	100 В AC/DC
Максимальное напряжение канал–земля	100 В AC/DC
Максимальный ток коммутации/переноса	1 А на канал
Максимальная коммутируемая мощность	60 Вт / 62,5 ВА
Диапазон частот для максимальной мощности	DC–60 Гц
Количество каналов при максимальном токе	40 при ≤55 °C
Начальное сопротивление DC-тракта	<0,5 Ом
Сопротивление в конце ресурса	≥1 Ом
Тепловая ЭДС	≤12 мкВ, типично
Полоса пропускания (-3 дБ)	≥40 МГц, типично
Перекрестные помехи, 10 кГц	≤−100 дБ, типично
Перекрестные помехи, 100 кГц	≤−80 дБ, типично
Перекрестные помехи, 1 МГц	≤−60 дБ, типично
Перекрестные помехи, 10 МГц	≤−40 дБ, типично
Изоляция открытого канала, 10 кГц	≥85 дБ, типично
Изоляция открытого канала, 100 кГц	≥65 дБ, типично
Изоляция открытого канала, 1 МГц	≥45 дБ, типично
Изоляция открытого канала, 10 МГц	≥25 дБ, типично
Время срабатывания реле	1 мс, типично; 3,4 мс, максимум
Механический ресурс реле	1 × 10⁸ циклов
Электрический ресурс при 10 В / 100 мА	2,5 × 10⁶ циклов
Электрический ресурс при 10 В / 1 А	1 × 10⁶ циклов
Электрический ресурс при 30 В / 1 А	5 × 10⁵ циклов
Электрический ресурс при 60 В / 1 А	1 × 10⁵ циклов
Входной триггер	PXI Trigger 0–7
Минимальная длительность входного импульса	150 нс
Выходной триггер	PXI Trigger 0–7
Длительность выходного импульса	1–62 мкс, программно задаваемая
I/O-разъем	200-контактный LFH Matrix 50
Потребляемая мощность	6 Вт при 5 В; 2,5 Вт при 3,3 В
Форм-фактор	3U, 1 слот PXI
Размеры	21,6 × 2,0 × 13,0 см
Масса	около 155 г
Рабочая температура	0…55 °C
Температура хранения	−20…70 °C
Рабочая влажность	10–90 %, без конденсации
Максимальная высота эксплуатации	2000 м
Категория измерений	Measurement Category I

Области применения
NI PXI-2570 используется в профессиональных измерительных и испытательных системах:
• автоматизированные испытательные комплексы (ATE);
• управление и тестирование электронного оборудования;
• производственный контроль;
• автоматическая коммутация источников и нагрузок;
• тестирование блоков питания;
• функциональное тестирование электронных устройств;
• коммутация измерительных сигналов;
• системы управления оборудованием;
• лабораторные испытательные стенды;
• автоматизация измерений;
• тестирование автомобильной электроники;
• тестирование телекоммуникационного оборудования;
• многоканальные системы маршрутизации сигналов.

Поддержка программного обеспечения
NI PXI-2570 интегрируется с программной экосистемой National Instruments:
• NI-SWITCH — управление коммутационным модулем;
• NI Switch Executive — создание и управление маршрутами коммутации;
• LabVIEW — разработка автоматизированных измерительных и испытательных приложений;
• NI MAX — настройка и диагностика оборудования;
• NI TestStand — автоматизация последовательностей испытаний;
• интеграция с пользовательскими программными системами управления и измерений.

Комплект поставки
В стандартный комплект входят:
• модуль NI PXI-2570;
• программное обеспечение NI Switch Executive;
• документация по безопасности, эксплуатации и соответствию требованиям.
Кабели, терминальные блоки и дополнительные аксессуары приобретаются отдельно.

Дополнительные аксессуары
Для расширения возможностей NI PXI-2570 рекомендуется использовать:
• кабели для 200-контактного LFH Matrix 50;
• терминальные блоки и адаптеры;
• PXI-шасси National Instruments;
• PXI-контроллеры;
• цифровые мультиметры;
• источники сигналов;
• электронные нагрузки;
• модули сбора данных;
• дополнительные релейные и коммутационные модули PXI.
