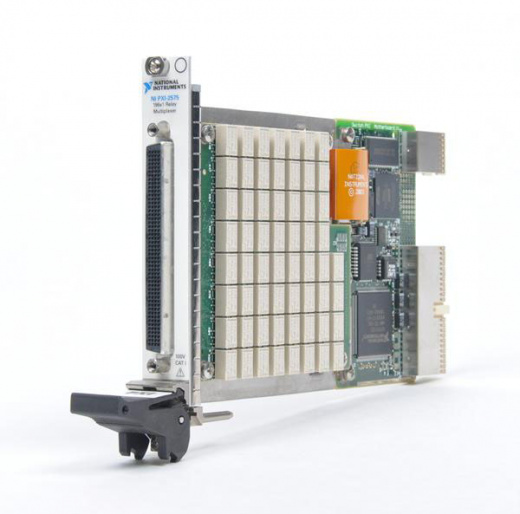

NI PXI 2575

NI PXI-2575 — высокоплотный коммутационный модуль стандарта PXI, предназначенный для автоматизированной маршрутизации большого количества электрических сигналов между источниками, измерительными приборами и тестируемыми устройствами.
Модуль предоставляет 196 каналов и поддерживает конфигурации как 1-проводной, так и 2-проводной коммутации. Высокая плотность каналов позволяет значительно сократить количество PXI-слотов, необходимое для построения многоканальной испытательной системы.

PXI-2575 оснащен электромеханическими реле, обеспечивающими физическое переключение сигнальных цепей. Такая архитектура подходит для автоматизированных измерительных комплексов, где требуется надежная коммутация большого количества каналов.
Максимальное коммутируемое напряжение составляет 100 В DC, а максимальный ток коммутации — 1 А. Благодаря этому модуль подходит для маршрутизации широкого спектра измерительных и тестовых сигналов.

Одним из основных преимуществ PXI-2575 является высокая скорость последовательного переключения. Максимальная скорость сканирования составляет 140 циклов/с, что позволяет использовать модуль в автоматизированных тестовых процедурах с большим количеством измерительных точек.
Модуль поддерживает аппаратную синхронизацию через PXI Trigger 0–7. Это позволяет синхронизировать операции коммутации с измерениями, генерацией сигналов и работой других модулей PXI.

Для контроля состояния коммутационных элементов предусмотрен встроенный счетчик циклов реле. Он позволяет отслеживать количество операций каждого реле и использовать эту информацию для оценки состояния модуля и планирования технического обслуживания.
PXI-2575 оснащен интерфейсом PXI Hybrid, обеспечивающим интеграцию с совместимыми PXI-шасси и другими измерительными модулями.

Подключение внешних сигналов осуществляется через 200-контактный LFH-разъем. Для подключения к измерительным цепям могут использоваться специализированные кабели и терминальные блоки National Instruments.
Модуль особенно эффективен в системах, где необходимо коммутировать сотни отдельных сигналов и при этом сохранить компактность испытательного комплекса. Его высокая плотность каналов позволяет уменьшить количество аппаратных компонентов и упростить архитектуру автоматизированной системы.
NI PXI-2575 предназначен для использования в производственных и лабораторных испытательных системах, автоматизированных комплексах контроля электроники, системах сбора данных и других приложениях, где требуется программно управляемая многоканальная коммутация.

Основные преимущества
• 196 каналов — высокая плотность коммутации для масштабных испытательных систем.
• 1- и 2-проводная коммутация — возможность адаптации модуля под различные схемы измерений.
• Напряжение до 100 В DC — поддержка широкого спектра электрических сигналов.
• Ток до 1 А — возможность коммутации сигнальных и маломощных нагрузочных цепей.
• Скорость сканирования до 140 циклов/с — высокая производительность автоматизированных испытаний.
• Электромеханические реле — надежная физическая коммутация электрических цепей.
• Встроенный счетчик циклов реле — контроль состояния и ресурса коммутационных элементов.
• Аппаратная синхронизация PXI Trigger — детерминированная работа совместно с измерительными модулями.
• Высокая плотность каналов — эффективное использование пространства PXI-шасси.
• Программное управление — автоматическая маршрутизация сигналов в соответствии с тестовой программой.

Технические характеристики

Параметр	Значение
Модель	NI PXI-2575
Артикул (P/N)	778572-75
Тип устройства	Многоканальный мультиплексор / коммутационный модуль PXI
Количество каналов	196
Режим коммутации	1-wire / 2-wire
Тип реле	Электромеханическое
Максимальное напряжение коммутации DC	100 В
Максимальный ток коммутации DC	1 А
Максимальная скорость сканирования	140 циклов/с
Тип шины	PXI Hybrid
Аппаратная синхронизация	PXI Trigger
Количество линий PXI Trigger	8 (PXI Trigger 0–7)
Контроль ресурса реле	Встроенный счетчик циклов
Разъем модуля	LFH, 200 контактов
Форм-фактор	PXI
Назначение	Автоматизированная многоканальная коммутация
Основные применения	ATE, тестирование электроники, сбор данных, автоматизация измерений

Области применения
NI PXI-2575 используется в профессиональных измерительных и испытательных системах:
• автоматизированные испытательные комплексы (ATE);
• производственный контроль электронной продукции;
• многоканальные системы сбора данных;
• автоматизированная маршрутизация измерительных сигналов;
• функциональное тестирование электронных устройств;
• тестирование печатных плат;
• проверка электрических соединений;
• тестирование источников питания;
• лабораторные испытательные стенды;
• автоматизация измерений;
• коммутация большого количества датчиков и измерительных точек;
• построение высокоплотных систем коммутации.

Поддержка программного обеспечения
NI PXI-2575 интегрируется с программной экосистемой National Instruments:
• NI-SWITCH — управление коммутационным модулем;
• NI Switch Executive — создание и управление маршрутами коммутации;
• LabVIEW — разработка автоматизированных измерительных и испытательных приложений;
• NI MAX — настройка и диагностика оборудования;
• NI TestStand — автоматизация последовательностей испытаний;
• интеграция с пользовательскими программными системами управления и измерений.

Комплект поставки
В стандартный комплект входят:
• модуль NI PXI-2575;
• программное обеспечение NI Switch Executive;
• крестовая отвертка №1;
• документация по безопасности, эксплуатации и соответствию требованиям.
Кабели, терминальные блоки и дополнительные аксессуары приобретаются отдельно.

Дополнительные аксессуары
Для расширения возможностей NI PXI-2575 рекомендуется использовать:
• NI TBX-50 (779305-01) — терминальный блок с винтовыми зажимами и 50-контактным D-Sub;
• LFH200 (783139-02) — кабель LFH200 на 4 × 50-контактных D-Sub, 2 м;
• LFH200 (779038-03) — кабель LFH200 на 4 × 50-контактных D-Sub, 1 м;
• LFH200 (779038-02) — кабель LFH200 на 4 × 50-контактных D-Sub, 1 м;
• LFH200 (779038-01) — кабель LFH200 на разъемы с выводом на отдельные провода, 2 м;
• PXI-шасси National Instruments;
• PXI-контроллеры;
• цифровые мультиметры;
• модули сбора данных;
• источники сигналов;
• дополнительные коммутационные модули PXI.
