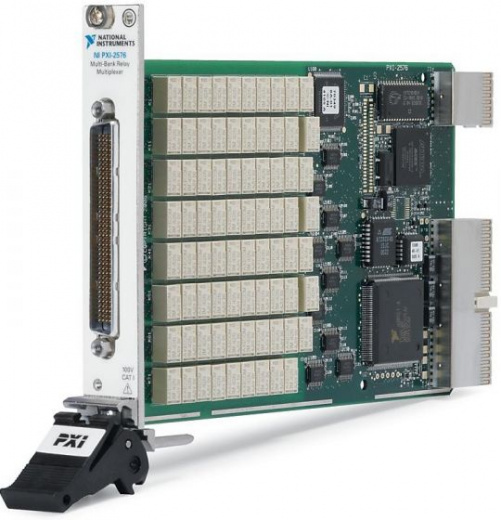

NI PXI-2576 — 64-канальный двухпроводный мультиплексорный модуль стандарта PXI с 16 независимыми банками мультиплексоров 4×1. Модуль поддерживает различные топологии, включая 4×1, 8×1, 16×1, 32×1 и 64×1, и обеспечивает коммутацию напряжения до 100 В и тока до 1 А. Предназначен для высокоплотных автоматизированных измерительных и испытательных систем.
NI PXI-2576 — многобаночный коммутационный модуль стандарта PXI, предназначенный для построения высокоплотных автоматизированных измерительных и испытательных систем.
Модуль оснащен 16 независимыми банками двухпроводных мультиплексоров 4×1, которые могут использоваться отдельно либо объединяться программно для формирования более крупных коммутационных структур.
Гибкая архитектура позволяет использовать PXI-2576 в нескольких конфигурациях: 16 независимых мультиплексоров 4×1, восемь мультиплексоров 8×1, четыре мультиплексора 16×1, два мультиплексора 32×1 или один мультиплексор 64×1. Это позволяет адаптировать устройство под конкретную задачу без изменения аппаратной конфигурации.
Модуль работает в двухпроводном режиме, благодаря чему коммутация осуществляется одновременно по двум проводникам сигнальной цепи. Такая архитектура подходит для дифференциальных и других измерительных задач, где требуется переключение обоих проводников.
Максимальное коммутируемое напряжение составляет 100 В DC, а максимальный ток коммутации и переноса — 1 А на канал. Максимальная коммутируемая мощность составляет 30 Вт DC или 37,5 ВА.
PXI-2576 обеспечивает низкое сопротивление коммутационного тракта. Начальное сопротивление DC-тракта составляет менее 1,1 Ом, типичное значение — около 0,5 Ом. При достижении конца ресурса реле сопротивление может увеличиваться до 2 Ом и выше.
Модуль подходит не только для низкочастотных измерений. В зависимости от выбранной топологии полоса пропускания составляет более 30 МГц для конфигураций 4×1 и 8×1, более 20 МГц для 16×1, более 15 МГц для 32×1 и более 10 МГц для 64×1 при работе в системе 50 Ом. Для системы 100 Ом полоса пропускания достигает более 60 МГц для конфигураций 4×1 и 8×1, более 40 МГц для 16×1 и более 20 МГц для 32×1.
PXI-2576 оснащен электромеханическими защелкивающимися реле с контактами из серебра с золотым покрытием. Такая конструкция обеспечивает надежную коммутацию и длительный срок эксплуатации.
Типичное время срабатывания реле составляет 2 мс, максимальное — 3,4 мс. Максимальная скорость сканирования достигает 130 циклов/с, что позволяет использовать модуль в автоматизированных тестовых последовательностях.
Механический ресурс реле составляет до 5 × 10⁷ циклов. Электрический ресурс зависит от коммутируемой нагрузки и может достигать 2 × 10⁶ циклов при 30 В / 200 мА.
Одной из особенностей PXI-2576 является встроенный счетчик циклов реле, позволяющий контролировать количество операций коммутации и оценивать состояние релейных элементов.
Для повышения производительности испытательных систем предусмотрена аппаратная синхронизация через PXI Trigger 0–7. Входные триггеры позволяют запускать операции коммутации синхронно с другими PXI-модулями, а выходные триггеры могут использоваться для передачи события после выполнения операции.
Для подключения внешних цепей используется 160-контактный разъем LFH Matrix 50. Модуль устанавливается в один слот PXI и имеет стандартный форм-фактор 3U.
PXI-2576 предназначен для применения в системах, где необходимо большое количество коммутационных каналов при ограниченном количестве свободных слотов. Возможность объединения банков позволяет использовать один модуль как для параллельных измерений с небольшим количеством каналов, так и для построения единого 64-канального мультиплексора.
NI PXI-2576 представляет собой гибкое решение для высокоплотной двухпроводной коммутации, объединяющее 64 канала, несколько вариантов топологии, программное управление, аппаратную синхронизацию и мониторинг ресурса реле.
Основные преимущества
• 64 двухпроводных канала — высокая плотность коммутации в одном PXI-модуле.
• 16 независимых банков 4×1 — гибкое распределение коммутационных ресурсов.
• Несколько топологий — 4×1, 8×1, 16×1, 32×1 и 64×1.
• Двухпроводная коммутация — одновременное переключение обоих проводников сигнальной цепи.
• Напряжение до 100 В — поддержка широкого спектра измерительных сигналов.
• Ток до 1 А — возможность коммутации маломощных нагрузок и сигналов.
• Мощность до 30 Вт / 37,5 ВА — работа с соответствующими DC и AC нагрузками.
• Полоса до 60 МГц — поддержка высокоскоростных измерительных задач в конфигурациях с меньшим количеством каналов.
• Скорость сканирования до 130 циклов/с — высокая производительность автоматизированных испытаний.
• Ресурс до 5 × 10⁷ механических циклов — длительная эксплуатация релейного модуля.
• Встроенный счетчик циклов реле — мониторинг состояния и ресурса коммутационных элементов.
• Аппаратные PXI-триггеры — детерминированная синхронизация коммутации с другими приборами.
Технические характеристики
| Параметр | Значение |
| Модель | NI PXI-2576 |
| Артикул (P/N) | 778572-76 |
| Тип устройства | Многобаночный двухпроводный мультиплексор PXI |
| Количество каналов | 64 |
| Количество банков | 16 |
| Базовая топология | 16 × 4×1, 2-wire |
| Поддерживаемые топологии | 16× 4×1; 8× 8×1; 4× 16×1; 2× 32×1; 1× 64×1 |
| Режим коммутации | 2-wire |
| Максимальное напряжение канал–канал | 100 В DC |
| Максимальное напряжение канал–земля | 100 В, Measurement Category I |
| Максимальный ток | 1 А на канал |
| Максимальная мощность DC | 30 Вт |
| Максимальная мощность AC | 37,5 ВА |
| Начальное сопротивление DC-тракта | <1,1 Ом |
| Типичное сопротивление DC-тракта | 0,5 Ом |
| Сопротивление в конце ресурса | ≥2 Ом |
| Минимальная коммутируемая нагрузка | 20 мВ / 1 мА |
| Полоса пропускания, 50 Ом, 4×1 / 8×1 | >30 МГц |
| Полоса пропускания, 50 Ом, 16×1 | >20 МГц |
| Полоса пропускания, 50 Ом, 32×1 | >15 МГц |
| Полоса пропускания, 50 Ом, 64×1 | >10 МГц |
| Полоса пропускания, 100 Ом, 4×1 / 8×1 | >60 МГц |
| Полоса пропускания, 100 Ом, 16×1 | >40 МГц |
| Полоса пропускания, 100 Ом, 32×1 | >20 МГц |
| Полоса пропускания, 100 Ом, 64×1 | >10 МГц |
| Перекрестные помехи между банками, 100 кГц | <−75 дБ |
| Перекрестные помехи между банками, 1 МГц | <−53 дБ |
| Перекрестные помехи между банками, 10 МГц | <−35 дБ |
| Изоляция разомкнутого канала, 100 кГц | >79 дБ |
| Изоляция разомкнутого канала, 1 МГц | >52 дБ |
| Изоляция разомкнутого канала, 10 МГц | >40 дБ |
| Время срабатывания реле | 2 мс, типично; 3,4 мс, максимум |
| Максимальная скорость сканирования | 130 циклов/с |
| Тип реле | Электромеханическое, защелкивающееся |
| Материал контактов | Серебро, золотое покрытие |
| Механический ресурс реле | 5 × 10⁷ циклов |
| Электрический ресурс | До 2 × 10⁶ циклов при 30 В / 200 мА |
| Входной триггер | PXI Trigger 0–7 |
| Минимальная длительность входного импульса | 150 нс |
| Выходной триггер | PXI Trigger 0–7 |
| Длительность выходного импульса | 1–62 мкс, программно выбираемая |
| I/O-разъем | LFH Matrix 50, 160 контактов, male |
| Потребляемая мощность | 2,5 Вт при 3,3 В; 10 Вт при 5 В |
| Шина | PXI Hybrid |
| Форм-фактор | 3U, 1 слот PXI/cPCI |
| Размеры | 21,6 × 2,0 × 13,0 см |
| Масса | 300 г |
| Рабочая температура | 0…55 °C |
| Рабочая влажность | 10–90 %, без конденсации |
| Максимальная высота эксплуатации | 2000 м |
| Категория измерений | Measurement Category I |
Области применения
NI PXI-2576 используется в профессиональных измерительных и испытательных системах:
• автоматизированные испытательные комплексы (ATE);
• многоканальные системы сбора данных;
• автоматизированная коммутация измерительных сигналов;
• параллельные измерения;
• тестирование электронных компонентов;
• производственный контроль;
• лабораторные измерительные стенды;
• автоматизация функциональных испытаний;
• тестирование источников питания;
• коммутация датчиков и измерительных цепей;
• высокоплотные системы маршрутизации сигналов;
• построение многоканальных мультиплексоров.
Поддержка программного обеспечения
NI PXI-2576 интегрируется с программной экосистемой National Instruments:
• NI-SWITCH — управление коммутационным модулем;
• NI Switch Executive — создание и управление маршрутами коммутации;
• LabVIEW — разработка автоматизированных измерительных и испытательных приложений;
• NI MAX — настройка и диагностика оборудования;
• NI TestStand — автоматизация последовательностей испытаний;
• интеграция с пользовательскими программными системами управления и измерений.
Комплект поставки
В стандартный комплект входят:
• модуль NI PXI-2576;
• программное обеспечение NI Switch Executive;
• документация по безопасности, эксплуатации и соответствию требованиям.
Кабели, терминальные блоки и дополнительные соединительные аксессуары приобретаются отдельно.
Дополнительные аксессуары
Для расширения возможностей NI PXI-2576 рекомендуется использовать:
• кабели для 160-контактного разъема LFH Matrix 50;
• терминальные блоки и адаптеры;
• PXI-шасси National Instruments;
• PXI-контроллеры;
• цифровые мультиметры;
• модули сбора данных;
• источники сигналов;
• дополнительные коммутационные модули PXI.
