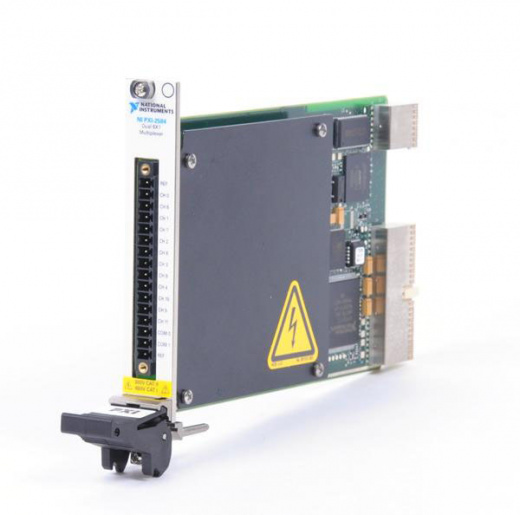

NI PXI 2584

NI PXI-2584 — высоковольтный коммутационный модуль стандарта PXI, предназначенный для автоматической маршрутизации электрических сигналов в измерительных, испытательных и производственных системах. Модуль оснащен 12 каналами и поддерживает несколько вариантов топологии: 1-wire 12×1 мультиплексор, 1-wire Dual 6×1, 2-wire 6×1 и 2-wire 11×1. Благодаря этому одна аппаратная платформа может использоваться для различных схем коммутации без необходимости замены модуля.

Одной из ключевых особенностей PXI-2584 является возможность работы с высокими напряжениями. Максимальное напряжение между каналом и землей составляет 300 В для Measurement Category II и 600 В DC/ACpk для Category I, а максимальное напряжение между каналами — 300 В.

Максимальная мощность коммутации составляет 10 Вт на канал, а максимальный ток коммутации или переноса — 0,5 А. Модуль использует герконовые реле (Reed Relay) с контактами из родия. Такая конструкция обеспечивает быстрое срабатывание, высокую изоляцию разомкнутых каналов и длительный срок службы при маломощной коммутации. Начальное сопротивление DC-тракта в 1-wire конфигурации составляет не более 1,1 Ом. По мере приближения к окончанию ресурса реле сопротивление увеличивается более чем до 2 Ом. PXI-2584 обеспечивает полосу пропускания до 900 кГц (-3 дБ) при использовании 50-омного оконечного сопротивления. Высокая изоляция разомкнутых каналов позволяет минимизировать влияние неактивных каналов на измерительный тракт.

Одним из преимуществ PXI-2584 является высокая скорость коммутации. Типичное время срабатывания реле составляет 0,4 мс, максимальное — 0,81 мс, а максимальная скорость сканирования достигает 600 каналов/с. Модуль поддерживает аппаратную синхронизацию через линии PXI Trigger 0–7, позволяя синхронизировать операции коммутации с другими устройствами измерительной системы.Ресурс реле зависит от режима эксплуатации. Механический ресурс составляет до 3 × 10⁸ циклов при нагрузке 1 В / 10 мА. Для высоковольтных нагрузок ресурс составляет до 1,8 × 10⁷ циклов при 600 В и 7 мА.

Реле являются заменяемыми в полевых условиях, что позволяет обслуживать модуль и продлевать срок его эксплуатации.
Для подключения внешних цепей используется 16-контактный разъем MINI-COMBICON с шагом 3,81 мм.

PXI-2584 особенно хорошо подходит для тестирования топливных элементов, батарейных стеков и высоковольтных электрических цепей, позволяя автоматизировать последовательное подключение измерительного оборудования к различным точкам исследуемой системы. NI PXI-2584 представляет собой компактное высоковольтное решение для автоматизированной коммутации, сочетающее 12 каналов, несколько вариантов топологии, высокую скорость переключения, надежные герконовые реле и аппаратную синхронизацию.

Основные преимущества
• 12 каналов — высокая плотность коммутации в одном PXI-модуле.
• Несколько топологий — поддержка 1-wire 12×1, Dual 6×1, 2-wire 6×1 и 2-wire 11×1.
• Напряжение до 600 В CAT I — возможность работы с высоковольтными испытательными цепями.
• Ток до 0,5 А — коммутация маломощных и среднетоковых электрических сигналов.
• Мощность до 10 Вт на канал — поддержка соответствующих нагрузок постоянного тока.
• Герконовые реле — быстрое срабатывание и высокая изоляция разомкнутых каналов.
• Скорость сканирования до 600 каналов/с — высокая производительность автоматизированных тестов.
• Низкое время срабатывания — типично 0,4 мс.
• Высокая изоляция — снижение влияния неактивных каналов на измерительный тракт.
• Ресурс до 3 × 10⁸ циклов — длительная эксплуатация при соответствующих условиях нагрузки.
• Заменяемые реле — возможность технического обслуживания и восстановления работоспособности модуля.
• Аппаратная синхронизация PXI Trigger — детерминированное управление последовательностью испытаний.

Технические характеристики

Параметр	Значение
Модель	NI PXI-2584
Артикул (P/N)	778572-84
Тип устройства	Высоковольтный мультиплексор PXI
Количество каналов	12
Топологии	1-wire 12×1; 1-wire Dual 6×1; 2-wire 6×1; 2-wire 11×1
Максимальное напряжение канал–земля	300 В, Measurement Category II; 600 В DC/ACpk, Category I
Максимальное напряжение канал–канал	300 В
Максимальная мощность коммутации	10 Вт на канал
Максимальный ток коммутации/переноса	0,5 А
Сопротивление DC-тракта, начальное	≤1,1 Ом
Сопротивление DC-тракта в конце ресурса	>2 Ом
Минимальная коммутируемая нагрузка	0,5 В / 1 мА
Полоса пропускания (-3 дБ)	≥900 кГц
Тип реле	Герконовое (Reed Relay)
Материал контактов	Родий
Время срабатывания реле	0,4 мс, типично; 0,81 мс, максимум
Максимальная скорость сканирования	600 каналов/с
Механический ресурс реле	До 3 × 10⁸ циклов
Электрический ресурс	До 1,8 × 10⁷ циклов при 600 В / 7 мА
Входной триггер	PXI Trigger 0–7
Минимальная длительность входного импульса	150 нс
Выходной триггер	PXI Trigger 0–7
I/O-разъем	MINI-COMBICON, 16 контактов, шаг 3,81 мм
Форм-фактор	3U, 1 слот PXI/cPCI
Размеры	21,6 × 2,0 × 13,0 см
Масса	212 г
Рабочая температура	0…55 °C
Рабочая влажность	10–90 %, без конденсации
Максимальная высота эксплуатации	2000 м

Области применения
NI PXI-2584 используется в профессиональных измерительных и испытательных системах:
• тестирование аккумуляторных батарей;
• испытание батарейных стеков;
• тестирование топливных элементов;
• высоковольтные испытательные стенды;
• автоматизированные испытательные комплексы (ATE);
• коммутация измерительных точек;
• автоматическая маршрутизация электрических сигналов;
• тестирование источников питания;
• испытания электронных компонентов;
• производственный контроль;
• лабораторные исследования;
• автоматизация измерений;
• многоканальные системы сбора данных.

Поддержка программного обеспечения
NI PXI-2584 интегрируется с программной экосистемой National Instruments:
• NI-SWITCH — управление коммутационным модулем;
• NI Switch Executive — создание и управление маршрутами коммутации;
• LabVIEW — разработка автоматизированных измерительных и испытательных приложений;
• NI MAX — настройка и диагностика оборудования;
• NI TestStand — автоматизация последовательностей испытаний;
• интеграция с пользовательскими программными системами управления и измерений.

Комплект поставки
В стандартный комплект входят:
• модуль NI PXI-2584;
• документация по установке и эксплуатации;
• документация по безопасности и соответствию требованиям.
Кабели, терминальные блоки и защитные аксессуары приобретаются отдельно.

Дополнительные аксессуары
Для расширения возможностей NI PXI-2584 рекомендуется использовать:
• PXI-2584 BACKSHELL Custom Cable Kit (779168-02);
• кабели и жгуты для MINI-COMBICON;
• терминальные блоки и переходники;
• PXI-шасси National Instruments;
• PXI-контроллеры;
• цифровые мультиметры;
• источники питания;
• электронные нагрузки;
• модули сбора данных;
• дополнительные коммутационные модули PXI.
