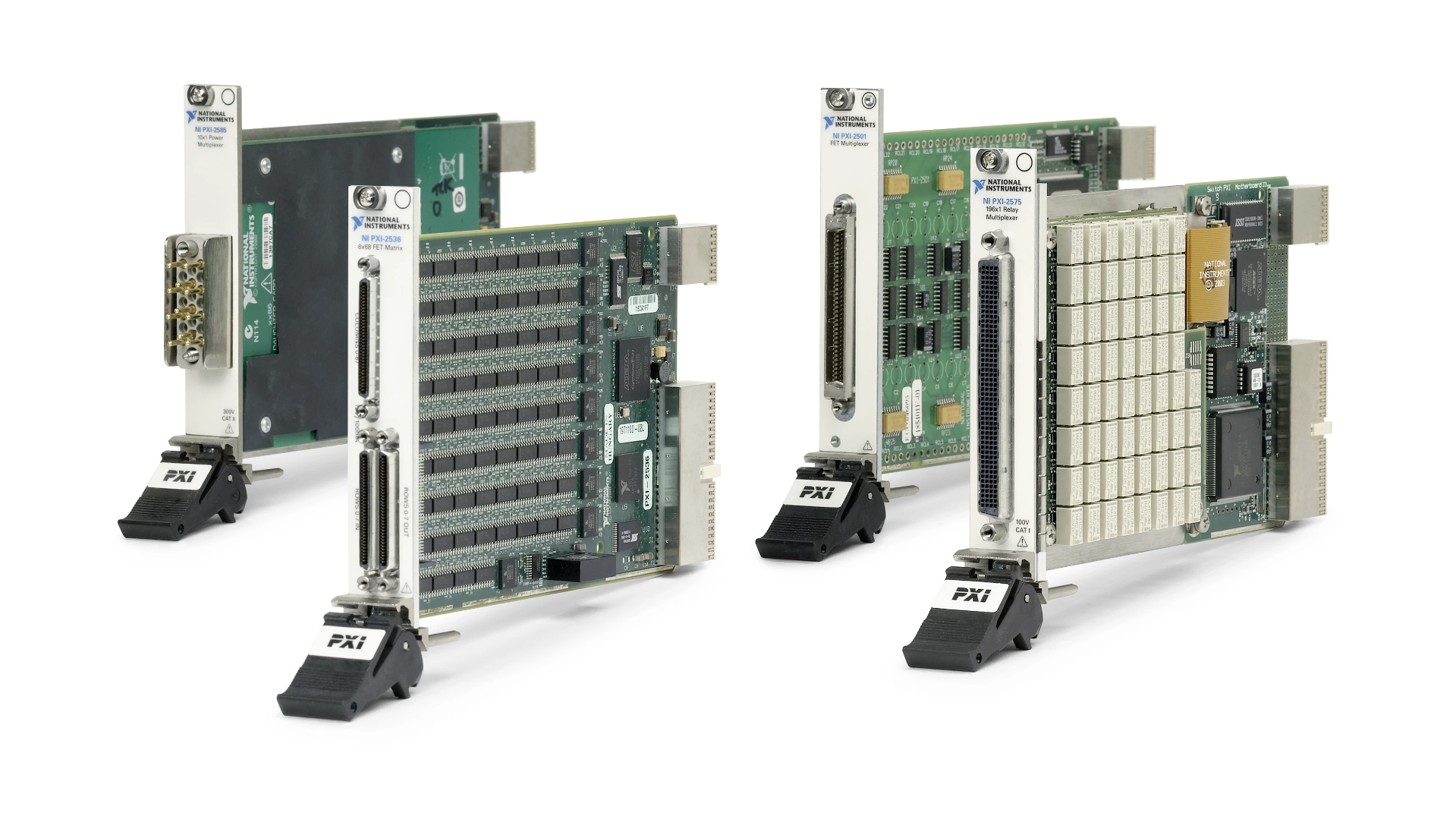

NI PXI 2585

NI PXI-2585 — высокомощный релейный мультиплексор стандарта PXI, разработанный компанией National Instruments для автоматической коммутации силовых сигналов и нагрузок в измерительных, испытательных и управляющих системах. Модуль выполнен по топологии однопроводного мультиплексора 10×1, позволяющей подключать один общий канал к одному из десяти независимых каналов. Такая конфигурация обеспечивает удобную автоматическую маршрутизацию силовых цепей и позволяет последовательно подключать различные источники, нагрузки или тестируемые устройства.

Основное назначение PXI-2585 — коммутация силовых сигналов и нагрузок. Модуль особенно подходит для автоматизированного тестирования аккумуляторов, источников питания, электронных блоков и автомобильных систем, где требуется большое количество последовательных операций переключения. PXI-2585 поддерживает коммутацию напряжений до 300 В между каналами и до 300 В CAT II между каналом и землей. Максимальная коммутируемая мощность для AC-систем составляет 3 кВА при частоте до 60 Гц.

Максимальный ток коммутации и переноса составляет 12 А на канал при температуре окружающей среды до 45 °C. При повышении температуры допустимый ток снижается в соответствии с рабочими характеристиками модуля. Низкое начальное сопротивление DC-тракта — не более 50 мОм — позволяет минимизировать падение напряжения и потери мощности в замкнутой цепи. По мере приближения реле к концу ресурса сопротивление увеличивается и превышает 100 мОм.Для работы с переменными и постоянными сигналами модуль имеет полосу пропускания до 10 МГц. Типичные значения перекрестных помех составляют не более −85 дБ на 10 кГц, −65 дБ на 100 кГц, −45 дБ на 1 МГц и −25 дБ на 10 МГц.

В PXI-2585 используются электромеханические одностабильные реле с контактами из серебряно-никелевого сплава. Максимальное время срабатывания реле составляет 15,4 мс.
Механический ресурс реле достигает 1 × 10⁷ циклов. Для силовых нагрузок ресурс зависит от режима эксплуатации: например, при коммутации 30 В DC и 12 А DC он составляет около 3 × 10⁴ циклов. Реле являются заменяемыми, что позволяет продлить срок эксплуатации модуля в интенсивных испытательных системах.

PXI-2585 оснащен встроенной функцией подсчета циклов реле, которая позволяет контролировать состояние коммутационных элементов и планировать техническое обслуживание. Для повышения производительности испытательной системы предусмотрена аппаратная синхронизация через PXI Trigger 0–7. Модуль может принимать внешние триггеры и формировать выходные импульсы для синхронизации коммутации с другими PXI-устройствами.

Подключение внешних цепей осуществляется через 20-контактный разъем Positronic GMCT. Модуль устанавливается в один слот PXI и имеет компактный формат 3U. NI PXI-2585 представляет собой надежное решение для автоматизированной коммутации силовых цепей, где требуется сочетание высокой токовой нагрузки, большого количества каналов, программного управления и аппаратной синхронизации.

Основные преимущества
• 10×1 мультиплексор — выбор одного из десяти каналов для подключения к общему выводу.
• Ток до 12 А — возможность коммутации силовых нагрузок и цепей питания.
• Напряжение до 300 В — поддержка высоковольтных испытательных систем.
• AC-мощность до 3 кВА — коммутация мощных переменных нагрузок до 60 Гц.
• Низкое контактное сопротивление — начальное сопротивление DC-тракта не более 50 мОм.
• Полоса до 10 МГц — возможность коммутации не только силовых, но и высокочастотных сигналов.
• Высокая изоляция каналов — снижение влияния неактивных каналов на измерительную систему.
• Ресурс до 10⁷ механических циклов — длительная эксплуатация релейного модуля.
• Встроенный счетчик циклов реле — контроль состояния и ресурса коммутационных элементов.
• Аппаратные PXI-триггеры — детерминированная синхронизация коммутации с измерениями.
• Заменяемые реле — возможность обслуживания модуля без полной замены устройства.

Технические характеристики

Параметр	Значение
Модель	NI PXI-2585
Артикул (P/N)	778572-85
Тип устройства	Релейный мультиплексор PXI
Топология	1-wire 10×1 multiplexer
Количество каналов	10
Тип реле	Электромеханическое, одностабильное
Материал контактов	Серебро-никель
Максимальное напряжение канал-канал	300 В
Максимальное напряжение канал-земля	300 В, CAT II
Максимальный ток коммутации/переноса	12 А при температуре до 45 °C
Максимальная AC-мощность	3 кВА до 60 Гц
Начальное сопротивление DC-тракта	≤50 мОм
Сопротивление DC-тракта в конце ресурса	>100 мОм
Минимальная коммутируемая нагрузка	12 В, 100 мА
Полоса пропускания (-3 дБ)	≥10 МГц
Перекрестные помехи при 10 кГц	≤−85 дБ
Перекрестные помехи при 100 кГц	≤−65 дБ
Перекрестные помехи при 1 МГц	≤−45 дБ
Перекрестные помехи при 10 МГц	≤−25 дБ
Изоляция разомкнутого канала при 10 кГц	≥85 дБ
Изоляция разомкнутого канала при 100 кГц	≥65 дБ
Изоляция разомкнутого канала при 1 МГц	≥45 дБ
Изоляция разомкнутого канала при 10 МГц	≥25 дБ
Максимальное время срабатывания реле	15,4 мс
Механический ресурс реле	1 × 10⁷ циклов
Электрический ресурс при 30 В DC / 10 А	1 × 10⁵ циклов
Электрический ресурс при 30 В DC / 12 А	3 × 10⁴ циклов
Входной триггер	PXI Trigger 0–7
Минимальная длительность импульса триггера	150 нс
Выходной триггер	PXI Trigger 0–7
Длительность выходного импульса	1–62 мкс, программно выбираемая
I/O-разъем	20-контактный Positronic GMCT
Потребляемая мощность	5 Вт при 5 В; 2,5 Вт при 3,3 В
Форм-фактор	3U, 1 слот PXI/cPCI
Размеры	21,6 × 2,0 × 13,0 см
Масса	400 г
Рабочая температура	0…55 °C
Рабочая влажность	10…90 %, без конденсации
Максимальная высота эксплуатации	2000 м

Области применения
NI PXI-2585 используется в профессиональных измерительных и испытательных системах:
• автоматизированные испытательные комплексы (ATE);
• тестирование аккумуляторных батарей;
• испытания источников питания;
• автоматическая коммутация силовых нагрузок;
• тестирование автомобильной электроники;
• испытания электронных блоков управления;
• производственный контроль электронного оборудования;
• автоматизация функциональных испытаний;
• тестирование электрических цепей;
• системы управления и регулирования;
• лабораторные испытательные стенды;
• автоматизированная маршрутизация сигналов и нагрузок.

Поддержка программного обеспечения
NI PXI-2585 интегрируется с программной экосистемой National Instruments:
• NI-SWITCH — управление коммутационным модулем;
• NI Switch Executive — создание и управление маршрутами коммутации;
• LabVIEW — разработка автоматизированных испытательных приложений;
• NI MAX — настройка и диагностика оборудования;
• NI TestStand — автоматизация последовательностей испытаний;
• интеграция с пользовательскими системами управления и измерений.

Комплект поставки
В стандартный комплект входят:
• модуль NI PXI-2585;
• программное обеспечение NI Switch Executive;
• крестовая отвертка №1;
• документация по безопасности, эксплуатации и соответствию требованиям.

Дополнительные аксессуары
Для расширения возможностей NI PXI-2585 рекомендуется использовать:
• кабели и жгуты для 20-контактного разъема Positronic GMCT;
• терминальные блоки и адаптеры;
• силовые кабели;
• PXI-шасси National Instruments;
• PXI-контроллеры;
• источники питания;
• электронные нагрузки;
• аккумуляторные тестовые системы;
• дополнительные релейные модули PXI.
