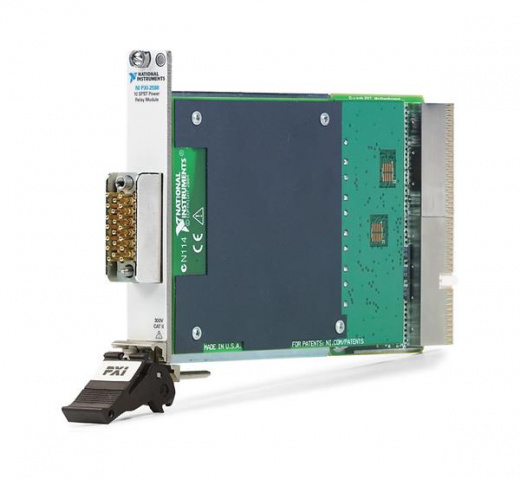

NI PXI 2586

NI PXI-2586 — универсальный высокомощный релейный модуль стандарта PXI, разработанный компанией National Instruments для автоматизированной коммутации силовых сигналов и нагрузок в измерительных, испытательных и управляющих системах. Модуль оснащен 10 независимыми однополюсными однопозиционными реле SPST (Form A). Каждое реле работает как нормально разомкнутый переключатель и может управляться независимо от остальных каналов. Такая архитектура позволяет использовать PXI-2586 как многоканальный модуль управления нагрузками и силовыми цепями.

Благодаря программируемой конфигурации модуль поддерживает две основные топологии: 10-SPST и 5-DPST. В конфигурации 10-SPST все десять реле используются независимо, а при объединении каналов может быть сформирована конфигурация 5-DPST для одновременной коммутации двухполюсных цепей. PXI-2586 рассчитан на работу с высокими токами и напряжениями. Максимальный коммутируемый и переносимый ток составляет 12 А на канал при температуре окружающей среды до 45 °C. Максимальное коммутируемое напряжение составляет 300 В DC, а напряжение между каналом и землей — до 300 В CAT II.

Для AC-нагрузок максимальная коммутируемая мощность составляет до 3 кВА при частоте до 60 Гц, при этом фактическая допустимая мощность определяется сочетанием напряжения, тока и характеристик подключенной нагрузки. Модуль имеет ширину полосы коммутации до 20 МГц, поэтому может использоваться не только для постоянного и низкочастотного питания, но и для коммутации сигналов в автоматизированных испытательных системах. Низкое контактное сопротивление реле позволяет минимизировать падение напряжения и потери мощности в замкнутой цепи. Высокое напряжение изоляции между разомкнутыми контактами помогает безопасно разделять различные электрические цепи.

Особенностью PXI-2586 является возможность применения модуля в системах fault insertion. Несколько таких модулей могут объединяться для создания программно управляемых блоков ввода отказов, позволяющих имитировать разрывы и изменения электрических цепей при испытании электронных и автомобильных систем. Модуль полностью программно управляется и может интегрироваться с автоматизированными испытательными комплексами National Instruments. Скорость сканирования составляет до 65 циклов/с, что позволяет быстро изменять состояние реле при выполнении последовательных тестов.

Для аппаратной синхронизации PXI-2586 поддерживает линии PXI Trigger 0–7. Это позволяет синхронизировать операции коммутации с измерениями, генерацией сигналов и действиями других модулей испытательного комплекса. Реле имеют высокий механический ресурс — до 1 × 10⁷ циклов. При необходимости релейные элементы могут быть заменены, что позволяет продлить срок эксплуатации модуля в интенсивно используемых автоматизированных системах. NI PXI-2586 представляет собой надежное решение для высокотоковой и высоковольтной коммутации, особенно подходящее для испытаний источников питания, аккумуляторных систем, электронных блоков, автомобильных компонентов и промышленного оборудования.

Основные преимущества
• 10 независимых каналов SPST — отдельное программное управление каждым реле.
• Поддержка 10-SPST и 5-DPST — возможность адаптировать конфигурацию модуля под различные схемы коммутации.
• Ток до 12 А на канал — возможность управления мощными нагрузками и силовыми цепями.
• Напряжение до 300 В DC — коммутация высоковольтных сигналов и цепей питания.
• До 3 кВА для AC-нагрузок — поддержка мощных переменных нагрузок до 60 Гц.
• Высокая электрическая изоляция — безопасное разделение коммутируемых цепей.
• Низкое контактное сопротивление — уменьшение потерь и падения напряжения на реле.
• Полностью программируемая коммутация — автоматическое управление всеми каналами из программного обеспечения.
• Скорость сканирования до 65 циклов/с — быстрая реконфигурация испытательной системы.
• Ресурс до 10⁷ циклов — длительная эксплуатация электромеханических реле.
• Поддержка PXI Trigger — синхронизация коммутации с другими измерительными модулями.
• Поддержка fault insertion — возможность создания автоматизированных систем имитации неисправностей.

Технические характеристики

Параметр	Значение
Модель	NI PXI-2586
Артикул (P/N)	778572-86
Тип устройства	Релейный модуль PXI
Количество каналов	10
Тип реле	Электромеханическое, якорное
Конфигурация реле	SPST, Form A, нормально разомкнутое
Поддерживаемые топологии	10-SPST, 5-DPST
Максимальный коммутируемый ток	12 А
Максимальный ток переноса	12 А
Максимальное коммутируемое напряжение	300 В DC
Напряжение канал-земля	300 В, CAT II
Максимальная AC-мощность	3 кВА до 60 Гц
Полоса коммутации	20 МГц
Скорость сканирования	До 65 циклов/с
Количество каналов при максимальном токе одновременно	2
Механический ресурс реле	До 1 × 10⁷ циклов
Контактный материал	Серебро-никель
Управление	Программное
Аппаратный триггер	PXI Trigger 0–7
Минимальная длительность импульса триггера	150 нс
Тип подключения к шасси	PXI Hybrid
Форм-фактор	3U, 1 слот PXI
Размеры	21,6 × 2,0 × 13,0 см
Масса	Около 400 г
Назначение	Коммутация силовых сигналов и нагрузок
Типичные применения	Батареи, источники питания, автомобильные и управляющие системы

Области применения
NI PXI-2586 используется в профессиональных измерительных, испытательных и управляющих системах:
• автоматизированные испытательные комплексы (ATE);
• тестирование аккумуляторных батарей;
• испытания источников питания;
• тестирование автомобильной электроники;
• испытания электронных блоков управления;
• автоматизированная коммутация силовых нагрузок;
• системы управления и регулирования;
• имитация неисправностей и fault insertion;
• тестирование электрических цепей;
• производственный контроль электронного оборудования;
• лабораторные испытательные стенды;
• автоматизация измерений и функциональных испытаний.

Поддержка программного обеспечения
NI PXI-2586 интегрируется с программной экосистемой National Instruments:
• NI-SWITCH — управление релейным модулем и коммутационными каналами;
• NI Switch Executive — создание и управление маршрутами коммутации;
• LabVIEW — разработка автоматизированных испытательных приложений;
• NI MAX — настройка и диагностика оборудования;
• NI TestStand — автоматизация последовательностей испытаний;
• интеграция с пользовательскими системами управления и измерений.

Комплект поставки
В стандартный комплект входят:
• модуль NI PXI-2586;
• программное обеспечение NI Switch Executive;
• крестовая отвертка №1;
• документация по безопасности, эксплуатации и соответствию требованиям.

Дополнительные аксессуары
Для расширения возможностей NI PXI-2586 рекомендуется использовать:
• многоканальные кабели для подключения к передней панели;
• терминальные блоки и адаптеры;
• кабели для силовых нагрузок;
• PXI-шасси National Instruments;
• PXI-контроллеры;
• источники питания;
• электронные нагрузки;
• аккумуляторные тестовые системы;
• дополнительные релейные модули PXI;
• оборудование для построения fault insertion систем.
