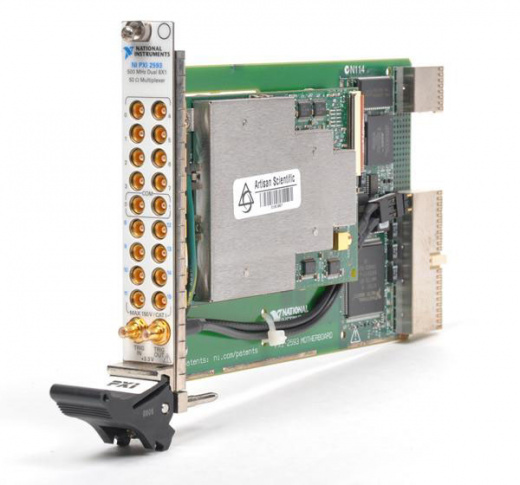

NI PXI-2593 — высокоплотный 16-канальный RF-коммутационный модуль стандарта PXI с полосой до 500 МГц и волновым сопротивлением 50 Ом. Устройство программно конфигурируется как мультиплексор, терминированный мультиплексор или гибкая разреженная матрица. Оснащено 18 MCX-разъемами и электромеханическими реле. Предназначено для автоматизированных измерительных и испытательных систем.
NI PXI-2593 — высокоплотный программно-конфигурируемый RF-коммутационный модуль стандарта PXI, разработанный компанией National Instruments для построения автоматизированных измерительных и испытательных систем. Модуль предназначен для маршрутизации высокочастотных сигналов и отличается гибкой внутренней архитектурой, позволяющей использовать одно устройство для различных задач коммутации. В зависимости от требований системы PXI-2593 может программно настраиваться как мультиплексор, терминированный мультиплексор или размерно-гибкая разреженная матрица.
Устройство поддерживает работу с сигналами в диапазоне от DC до более 500 МГц и имеет номинальное волновое сопротивление 50 Ом. Такая конфигурация позволяет использовать модуль совместно с генераторами сигналов, высокоскоростными осциллографами, регистраторами и другими измерительными приборами. В стандартной конфигурации 16 каналов могут использоваться как мультиплексор 16×1. Дополнительно доступны конфигурации Dual 8×1 и Quad 3×1, позволяющие разделить коммутационные ресурсы между несколькими независимыми сигнальными группами.
При использовании внешних терминаторов 50 Ом PXI-2593 может работать в конфигурациях 8×1 и Dual 4×1 с согласованной нагрузкой. Это позволяет адаптировать модуль под различные требования к маршрутизации и согласованию RF-сигналов. Одной из ключевых особенностей PXI-2593 является возможность построения размерно-гибкой разреженной матрицы. В такой конфигурации можно программно определять структуру строк и столбцов и устанавливать соединения между различными каналами и общими выводами без необходимости использования большого количества внешних соединений. Гибкая архитектура позволяет реализовывать матрицы с различными размерами, например 2×16, 4×14 или 9×9, а также другие конфигурации в пределах доступных 18 терминалов. При этом сохраняются высокочастотные характеристики коммутационного тракта.
Для подключения внешних сигналов предусмотрено 18 MCX-разъемов, обеспечивающих компактное подключение большого количества каналов. Дополнительно предусмотрены два разъема SMB для аппаратных триггеров.
Максимальная RF-мощность переноса составляет 10 Вт на канал при частотах до 500 МГц. Максимальное коммутируемое напряжение составляет 150 В CAT I, что позволяет использовать устройство не только для малосигнальных RF-измерений, но и для широкого спектра автоматизированных испытаний.
В модуле используются электромеханические защелкивающиеся реле. Типичное время срабатывания составляет около 2,4 мс, максимальное — 4,4 мс. Ожидаемый механический ресурс реле достигает 5 × 10⁷ циклов, а электрический ресурс составляет около 3 × 10⁵ циклов.
PXI-2593 поддерживает программное управление через NI-SWITCH, благодаря чему топология коммутации может изменяться непосредственно из программного обеспечения без физической перестройки кабельных соединений.
Модуль предназначен для интеграции с автоматизированными испытательными комплексами и может использоваться совместно с генераторами сигналов, цифровыми осциллографами, системами сбора данных и другими PXI-модулями.
NI PXI-2593 представляет собой универсальное решение для высокоплотной RF-коммутации, особенно эффективное в системах, где требуется большое количество каналов, гибкая программная конфигурация и минимизация внешней кабельной разводки.
Основные преимущества
• 16 RF-каналов — высокая плотность коммутации в одном PXI-модуле.
• Полоса до 500 МГц — поддержка высокочастотных измерительных и испытательных задач.
• Волновое сопротивление 50 Ом — соответствие стандартам RF-измерительных систем.
• Гибкая программная конфигурация — возможность работы в нескольких топологиях без изменения аппаратной конфигурации.
• 16×1, Dual 8×1 и Quad 3×1 — несколько вариантов организации мультиплексирования.
• Поддержка терминированных конфигураций — возможность использования внешних 50-омных терминаторов.
• Размерно-гибкая разреженная матрица — построение различных матричных конфигураций с использованием одной аппаратной платформы.
• 18 MCX-разъемов — компактное подключение большого количества RF-каналов.
• RF-мощность до 10 Вт — возможность передачи сигналов соответствующей мощности.
• Коммутируемое напряжение до 150 В CAT I — расширенная область применения в автоматизированных испытаниях.
• Высокий ресурс реле — до 5 × 10⁷ механических циклов.
• Программное управление через NI-SWITCH — полная автоматизация маршрутизации сигналов.
Технические характеристики
| Параметр | Значение |
| Модель | NI PXI-2593 |
| Артикул (P/N) | 778793-01 |
| Тип устройства | RF-коммутационный модуль PXI |
| Количество каналов | 16 |
| Количество банков | 1 |
| Волновое сопротивление | 50 Ом |
| Полоса переключения | До 500 МГц |
| Стандартная топология | 16×1 мультиплексор |
| Дополнительные топологии | Dual 8×1, Quad 3×1, Dual 4×1, 8×1 |
| Тип матрицы | Размерно-гибкая разреженная матрица |
| Тип реле | Электромеханическое, защелкивающееся |
| Максимальная RF-мощность | 10 Вт на канал |
| Максимальное коммутируемое напряжение | 150 В CAT I |
| Максимальный коммутируемый ток | 0,5 А |
| Максимальный ток переноса | 1 А |
| Минимальная нагрузка при коммутации | 10 мкА, 10 мВ |
| Потери при внесении, 8×1 | <0,9 дБ до 200 МГц; <1,6 дБ до 500 МГц |
| Потери при внесении, 16×1 | <1,2 дБ до 200 МГц; <1,9 дБ до 500 МГц |
| VSWR, 8×1 | <1,4 до 500 МГц |
| VSWR, 16×1 | <1,4 до 200 МГц; <1,8 до 500 МГц |
| Количество I/O-разъемов | 18 |
| Тип I/O-разъемов | MCX |
| Разъемы триггеров | 2 × SMB |
| Время срабатывания реле | Типично 2,4 мс; максимум 4,4 мс |
| Механический ресурс реле | До 5 × 10⁷ циклов |
| Электрический ресурс реле | До 3 × 10⁵ циклов |
| Программное управление | NI-SWITCH, NI Switch Executive |
| Форм-фактор | 3U, 1 слот PXI |
| Размеры | 21,6 × 2,0 × 13,0 см |
| Масса | Около 340 г |
| Рабочая температура | 0…55 °C |
| Рабочая влажность | 10…90 %, без конденсации |
Области применения
NI PXI-2593 используется в профессиональных измерительных и испытательных системах:
• автоматизированные испытательные комплексы (ATE);
• высокоплотная RF-коммутация;
• автоматическая маршрутизация сигналов;
• построение мультиплексоров;
• построение разреженных коммутационных матриц;
• тестирование электронных устройств;
• автоматизация измерительных стендов;
• маршрутизация сигналов между генераторами и измерительными приборами;
• тестирование высокочастотных компонентов;
• лабораторные исследования;
• производство и контроль качества электронного оборудования;
• многоканальные системы сбора и распределения сигналов.
Поддержка программного обеспечения
NI PXI-2593 интегрируется с программной экосистемой National Instruments:
• NI-SWITCH — управление коммутационным модулем;
• NI Switch Executive — создание и управление маршрутами коммутации;
• LabVIEW — разработка автоматизированных испытательных приложений;
• Measurement Studio — интеграция оборудования в программные системы измерений;
• LabWindows/CVI — разработка приложений управления измерительным оборудованием;
• поддержка программного управления конфигурацией мультиплексора и разреженной матрицы.
Комплект поставки
В стандартный комплект входят:
• модуль NI PXI-2593;
• документация по установке и эксплуатации;
• документация по безопасности и соответствию требованиям.
Внешние MCX-терминаторы и соединительные кабели приобретаются отдельно.
Дополнительные аксессуары
Для расширения возможностей NI PXI-2593 рекомендуется использовать:
• 50-омные MCX-терминаторы;
• MCX-кабели;
• MCX-SMA переходники;
• PXI-шасси National Instruments;
• PXI-контроллеры;
• генераторы сигналов;
• цифровые осциллографы;
• модули сбора данных;
• дополнительные коммутационные модули PXI.
