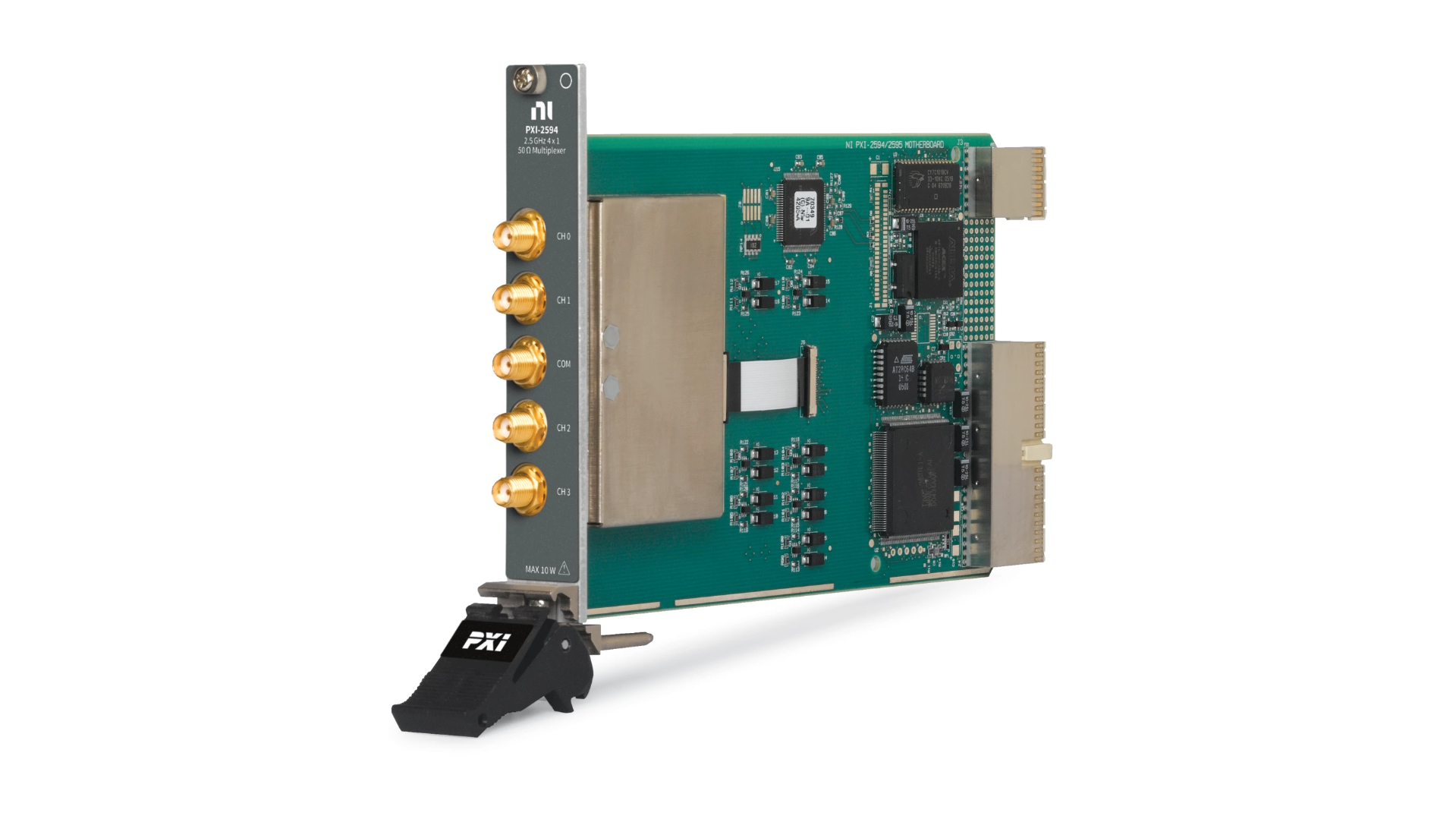

NI PXI-2594 — высокочастотный RF-мультиплексор стандарта PXI с топологией 4×1, волновым сопротивлением 50 Ом и полосой переключения до 2,5 ГГц. Оснащен электромеханическими реле и поддерживает низкие потери при внесении, высокую изоляцию и контроль количества циклов переключения. Предназначен для автоматической маршрутизации RF-сигналов в испытательных и измерительных системах.
NI PXI-2594 — высокочастотный модуль RF-коммутации стандарта PXI, разработанный компанией National Instruments для автоматической маршрутизации радиочастотных сигналов в составе измерительных и испытательных систем. Модуль использует топологию 4×1 Multiplexer, позволяющую подключать один общий канал к одному из четырех переключаемых каналов. Такая конфигурация обеспечивает удобное переключение между несколькими источниками или сигнальными трактами и позволяет автоматизировать изменение конфигурации измерительной системы.
NI PXI-2594 рассчитан на работу с сигналами с волновым сопротивлением 50 Ом и поддерживает частоты до 2,5 ГГц. Благодаря этому модуль подходит для коммутации высокочастотных сигналов в автоматизированных испытательных комплексах, лабораторных стендах и системах тестирования RF-компонентов. Особое внимание уделено характеристикам RF-тракта. Низкие потери при внесении, хорошие параметры VSWR и высокая изоляция позволяют минимизировать влияние коммутационного модуля на измеряемый сигнал и сохранить стабильность результатов испытаний.
В модуле используются электромеханические реле, обеспечивающие физическую коммутацию сигнальных трактов. Такое решение позволяет использовать PXI-2594 в системах, где требуется надежная и воспроизводимая коммутация при многократном выполнении автоматизированных тестовых процедур.
Максимальное коммутируемое напряжение составляет 30 В, а максимальный коммутируемый и переносимый ток — 0,5 А. Максимальная RF-мощность составляет 10 Вт.
Встроенная функция отслеживания количества переключений реле позволяет контролировать эксплуатационный ресурс коммутационных элементов. Полученная информация может использоваться для прогнозирования срока службы реле, планирования технического обслуживания и снижения вероятности незапланированных простоев оборудования. Модуль подключается к PXI Hybrid и может устанавливаться в совместимые PXI-шасси вместе с генераторами сигналов, измерительными модулями, цифровыми устройствами сбора данных и другими средствами автоматизации.
Управление коммутацией осуществляется программно с использованием инструментов National Instruments. NI Switch Executive позволяет создавать сложные схемы маршрутизации и управлять состоянием RF-каналов в составе автоматизированного испытательного комплекса. NI PXI-2594 представляет собой компактное решение для автоматической коммутации высокочастотных сигналов, обеспечивающее удобную маршрутизацию четырех RF-каналов, низкое влияние на измеряемый сигнал и интеграцию с программно-управляемыми PXI-системами.
Основные преимущества
• Топология 4×1 — возможность выбора одного из четырех RF-каналов для подключения к общему тракту.
• Полоса до 2,5 ГГц — поддержка высокочастотных сигналов для широкого спектра измерительных задач.
• Волновое сопротивление 50 Ом — совместимость со стандартным RF-измерительным оборудованием.
• Низкие потери при внесении — минимизация влияния коммутационного модуля на измеряемый сигнал.
• Электромеханические реле — надежная физическая коммутация сигнальных цепей.
• Контроль количества циклов реле — возможность отслеживать ресурс коммутационных элементов.
• Максимальная RF-мощность до 10 Вт — возможность работы с RF-сигналами соответствующей мощности.
• PXI Hybrid — интеграция в стандартные PXI-системы и автоматизированные испытательные комплексы.
• Программное управление — автоматизация коммутации с использованием программных инструментов National Instruments.
Технические характеристики
| Параметр | Значение |
| Модель | NI PXI-2594 |
| Артикул (P/N) | 778572-94 |
| Тип устройства | RF-мультиплексор PXI |
| Топология | 4×1 Multiplexer |
| Волновое сопротивление | 50 Ом |
| Полоса переключения | До 2,5 ГГц |
| Тип реле | Электромеханическое |
| Максимальное коммутируемое напряжение | 30 В AC |
| Максимальный коммутируемый ток | 0,5 А |
| Максимальный переносимый ток | 0,5 А |
| Максимальная RF-мощность | 10 Вт |
| Максимальные потери при внесении | 1,35 дБ |
| Интерфейс подключения | PXI Hybrid |
| Контроль ресурса реле | Поддерживается |
| Программное управление | NI-SWITCH, NI Switch Executive |
| Форм-фактор | PXI, 1 слот |
Области применения
NI PXI-2594 используется в профессиональных измерительных и испытательных системах:
• автоматизированные испытательные комплексы (ATE);
• автоматическая маршрутизация RF-сигналов;
• переключение между несколькими источниками сигналов;
• тестирование радиочастотных устройств;
• испытания RF-компонентов;
• тестирование усилителей и фильтров;
• автоматизация измерительных стендов;
• производство и контроль качества электронного оборудования;
• телекоммуникационные исследования;
• лабораторные RF-измерения;
• разработка и тестирование электронных устройств.
Поддержка программного обеспечения
NI PXI-2594 интегрируется с программной экосистемой National Instruments:
• NI-SWITCH — управление коммутационным модулем;
• NI Switch Executive — создание и управление маршрутами коммутации;
• LabVIEW — разработка автоматизированных измерительных и испытательных приложений;
• NI MAX — настройка и диагностика оборудования;
• интеграция с автоматизированными измерительными системами.
Комплект поставки
В стандартный комплект входят:
• модуль NI PXI-2594;
• программное обеспечение NI Switch Executive;
• документация по безопасности, эксплуатации и соответствию требованиям.
Для расширения возможностей NI PXI-2594 рекомендуется использовать:
• RF-кабели с волновым сопротивлением 50 Ом;
• RF-разъемы и переходники;
• PXI-шасси National Instruments;
• PXI-контроллеры;
• генераторы сигналов;
• анализаторы спектра;
• измерительные модули PXI;
• дополнительные коммутационные модули PXI.
