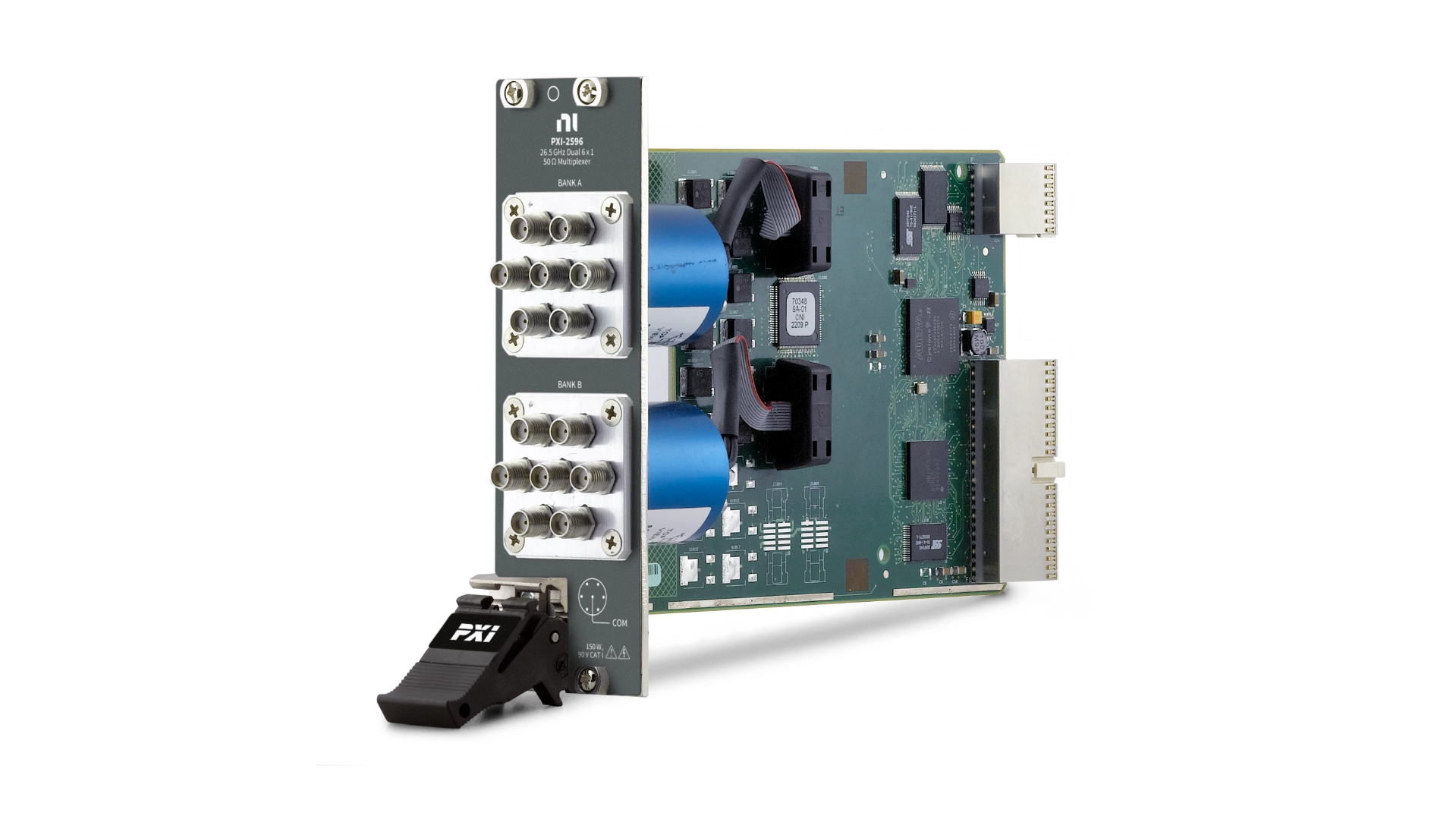

NI PXI 2596

NI PXI-2596 — высокочастотный модуль RF-коммутации стандарта PXI, разработанный компанией National Instruments для автоматической маршрутизации радиочастотных сигналов в составе измерительных и испытательных систем. Модуль представляет собой двухбаночный RF-мультиплексор с двумя конфигурациями 6×1 (SP6T), объединенными в одном устройстве. Такая архитектура позволяет независимо управлять двумя группами RF-сигналов и использовать один модуль для построения нескольких коммутационных трактов.

Каждая из двух банков обеспечивает выбор одного из шести RF-каналов для подключения к общему каналу. Это позволяет маршрутизировать несколько источников сигналов к одному измерительному тракту либо распределять сигналы между различными компонентами системы.

NI PXI-2596 рассчитан на работу с высокочастотными сигналами с волновым сопротивлением 50 Ом и поддерживает частоты до 26,5 ГГц. Благодаря широкому частотному диапазону модуль подходит для микроволновых и RF-приложений, где требуется автоматическое переключение нескольких сигнальных трактов. Модуль особенно удобен для построения систем, в которых необходимо маршрутизировать несколько источников к RF-приемникам и преобразователям. NI указывает PXI-2596, в частности, для передачи гармоник более высокого порядка от RF Upconverter и маршрутизации нескольких источников к RF Downconverter.

В устройстве используются электромеханические реле, обеспечивающие физическую коммутацию RF-сигналов. Такая технология подходит для автоматизированных испытательных систем, где требуется надежная коммутация и высокая изоляция между разомкнутыми каналами. Максимальная частота коммутации составляет 26,5 ГГц, что делает PXI-2596 решением для широкого спектра RF- и микроволновых измерений — от лабораторных исследований до автоматизированного тестирования высокочастотных компонентов.

Модуль оснащен функцией подсчета количества переключений реле. Встроенный счетчик позволяет отслеживать фактическое количество циклов работы каждого реле, оценивать оставшийся ресурс и планировать техническое обслуживание. Это помогает снизить вероятность непредвиденных отказов и простоев испытательной системы. Подключение RF-сигналов осуществляется через SMA-разъемы на передней панели. Модуль устанавливается в PXI-шасси и может использоваться совместно с генераторами сигналов, анализаторами спектра, векторными анализаторами цепей, RF-преобразователями и другими PXI-модулями.

Благодаря стандартной архитектуре PXI устройство легко интегрируется в автоматизированные измерительные комплексы. Управление коммутацией выполняется программно, что позволяет изменять маршрутизацию сигналов непосредственно из тестового приложения. NI PXI-2596 представляет собой компактное высокочастотное решение для автоматизированной маршрутизации RF-сигналов, сочетающее две независимые банки 6×1, широкий диапазон частот до 26,5 ГГц и контроль ресурса электромеханических реле.

Основные преимущества
• Две независимые банки 6×1 — возможность организации двух отдельных RF-мультиплексоров в одном PXI-модуле.
• Полоса до 26,5 ГГц — поддержка высокочастотных и микроволновых приложений.
• Волновое сопротивление 50 Ом — совместимость со стандартным RF- и микроволновым оборудованием.
• Электромеханические реле — надежная физическая коммутация высокочастотных сигналов.
• SMA-разъемы — стандартное подключение RF-кабелей и оборудования.
• Подсчет циклов переключения — контроль фактического ресурса реле.
• Программное управление — автоматическая реконфигурация сигнальных трактов во время испытаний.
• Компактный PXI-формат — интеграция с другими измерительными и RF-модулями.

Технические характеристики

Параметр	Значение
Модель	NI PXI-2596
Артикул (P/N)	778572-96
Тип устройства	RF-мультиплексор PXI
Топология	Dual 6×1 (SP6T)
Количество банков	2
Количество каналов на банк	6
Волновое сопротивление	50 Ом
Полоса переключения	До 26,5 ГГц
Тип реле	Электромеханическое
Количество RF-разъемов	14
Тип RF-разъемов	SMA
Максимальное коммутируемое напряжение	90 В AC
Максимальная RF-мощность	До 150 Вт
Максимальная мощность на 26,5 ГГц	25 Вт
Максимальные потери при внесении	0,6 дБ
VSWR	Менее 1,6
Механический ресурс реле	До 10⁷ циклов
Скорость коммутации	До 5 каналов/с
Время срабатывания реле	Около 10 мс
Подключение к шасси	PXI Hybrid
Форм-фактор	3U, 2 слота PXI

Области применения
NI PXI-2596 используется в профессиональных измерительных и испытательных системах:
• автоматизированные испытательные комплексы (ATE);
• маршрутизация RF-сигналов;
• микроволновые измерения;
• тестирование RF-компонентов;
• тестирование усилителей и фильтров;
• автоматизация измерений в диапазоне до 26,5 ГГц;
• маршрутизация нескольких источников сигналов;
• подключение RF-источников к приемным трактам;
• тестирование RF Upconverter и Downconverter;
• испытания телекоммуникационного оборудования;
• лабораторные исследования;
• производственный контроль высокочастотных устройств.

Поддержка программного обеспечения
NI PXI-2596 интегрируется с программной экосистемой National Instruments:
• NI-SWITCH — управление коммутационным модулем;
• NI Switch Executive — создание и управление маршрутами коммутации;
• LabVIEW — разработка автоматизированных измерительных и испытательных приложений;
• NI MAX — настройка и диагностика оборудования;
• NI TestStand — автоматизация последовательностей испытаний;
• интеграция с пользовательскими программными системами управления и измерений.
Комплект поставки

В стандартный комплект входят:
• модуль NI PXI-2596;
• документация по установке и эксплуатации;
• документация по безопасности и соответствию требованиям.
RF-кабели и дополнительные аксессуары приобретаются отдельно.

Дополнительные аксессуары
Для расширения возможностей NI PXI-2596 рекомендуется использовать:
• SMA-SMA RF-кабели;
• SMA-переходники и адаптеры;
• 50-омные нагрузки и терминаторы;
• RF-делители и соединители;
• PXI-шасси National Instruments;
• PXI-контроллеры;
• генераторы RF-сигналов;
• анализаторы спектра;
• векторные анализаторы цепей;
• RF Upconverter и Downconverter;
• дополнительные RF-коммутационные модули.
