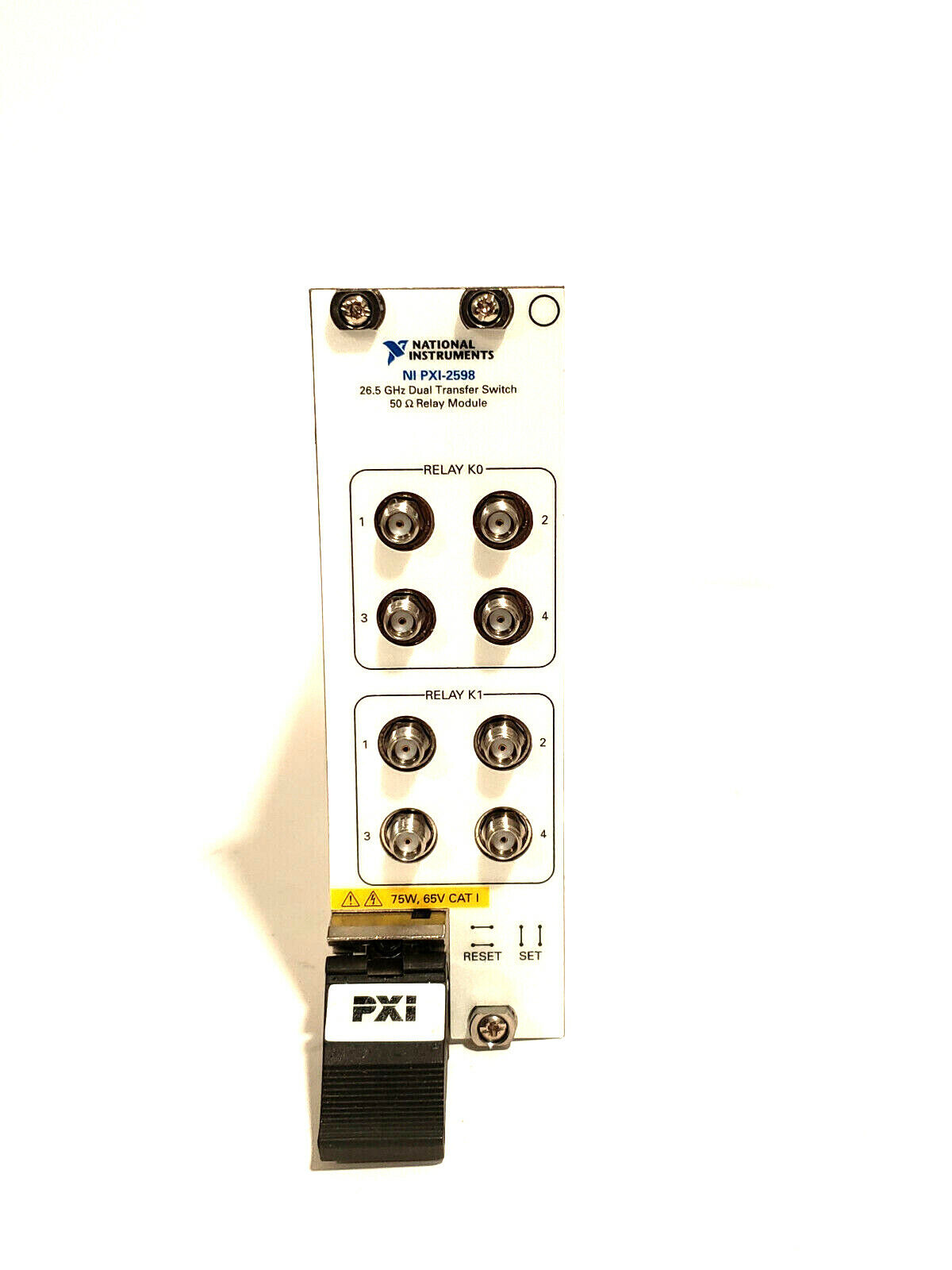

NI PXI 2598

Модуль предназначен для задач, где требуется автоматическое переключение сигнальных трактов, подключение и отключение компонентов измерительной цепи, а также последовательное тестирование различных конфигураций RF-системы.
Основной особенностью NI PXI-2598 является топология Dual Transfer, которая позволяет использовать модуль для переключения двух независимых сигнальных трактов. Такая архитектура подходит как для простой маршрутизации RF-сигналов, так и для автоматического включения или исключения отдельных компонентов из сигнального пути.
Модуль рассчитан на работу с радиочастотными и микроволновыми сигналами в диапазоне до 26,5 ГГц при номинальном волновом сопротивлении 50 Ом. Это позволяет интегрировать PXI-2598 с широким спектром RF-измерительного оборудования, включая генераторы сигналов, анализаторы спектра, анализаторы цепей и другие высокочастотные приборы.

Благодаря широкому диапазону частот PXI-2598 может применяться для маршрутизации высокочастотных гармоник, в том числе при работе с RF-модулями PXI для преобразования частоты. Модуль также позволяет маршрутизировать несколько источников к RF-модулям понижающего преобразования.
В устройстве используются электромеханические реле, обеспечивающие физическое переключение сигнальных трактов. Такой принцип работы позволяет обеспечить надежную гальваническую коммутацию и предсказуемые характеристики RF-тракта.
Максимальная скорость коммутации составляет 2 цикла в секунду. Это делает PXI-2598 оптимальным решением для автоматизированных испытаний, где приоритетом являются надежность коммутации и стабильность измерений, а не сверхвысокая скорость переключения.

Модуль рассчитан на максимальный постоянный ток до 1,25 А и максимальное коммутируемое переменное напряжение до 60 В. Конкретные ограничения по мощности и напряжению зависят от частоты и режима эксплуатации.
Особенностью PXI-2598 является встроенная функция подсчета циклов переключения реле. Получаемую информацию можно использовать для оценки оставшегося ресурса реле, планирования профилактического обслуживания и снижения риска внезапного отказа коммутационной системы.
Модуль устанавливается в гибридный слот PXI Hybrid, благодаря чему может использоваться в стандартных PXI- и PXI Express-шасси с поддержкой соответствующих слотов. Это позволяет объединять RF-коммутацию с генераторами, анализаторами, цифровыми модулями и системами сбора данных в одном измерительном комплексе.

Управление PXI-2598 осуществляется программно с использованием инструментов National Instruments. Поддержка NI Switch Executive позволяет создавать сложные конфигурации коммутации и управлять маршрутами сигналов в составе автоматизированной испытательной системы.
NI PXI-2598 представляет собой специализированное решение для высокочастотной маршрутизации сигналов в автоматизированных испытательных комплексах, где требуется работа до 26,5 ГГц, надежная электромеханическая коммутация и возможность контроля ресурса релейных элементов.

Основные преимущества
• Рабочая полоса до 26,5 ГГц — коммутация RF- и микроволновых сигналов в широком частотном диапазоне.
• Топология Dual Transfer — два независимых тракта для гибкой маршрутизации сигналов.
• Волновое сопротивление 50 Ом — совместимость с большинством профессиональных RF- и микроволновых систем.
• Электромеханические реле — надежная физическая коммутация сигнальных цепей.
• Автоматическая маршрутизация RF-сигналов — возможность быстро изменять конфигурацию измерительной системы программным способом.
• Встроенный счетчик циклов реле — контроль количества переключений и оценка ресурса релейных элементов.
• Максимальный ток до 1,25 А — возможность коммутации сигналов с относительно высокой токовой нагрузкой.
• Максимальное коммутируемое напряжение до 60 В AC — расширяет область применения модуля в испытательных системах.
• PXI Hybrid — установка в стандартное PXI/PXIe-шасси с гибридными слотами.
• Интеграция с NI Switch Executive — удобное программное управление коммутационными маршрутами.

Технические характеристики

Параметр	Значение
Модель	NI PXI-2598
Артикул (P/N)	778572-98
Тип устройства	RF-релейный модуль PXI
Топология	Dual Transfer
Количество каналов	2
Волновое сопротивление	50 Ом
Максимальная частота	До 26,5 ГГц
Тип реле	Электромеханическое
Количество RF-разъемов	Зависит от конфигурации модуля
Тип RF-разъемов	SMA
Максимальный постоянный ток	1,25 А
Максимальное коммутируемое напряжение AC	60 В
Скорость коммутации	До 2 циклов/с
Контроль ресурса реле	Встроенный счетчик циклов
Назначение	Маршрутизация RF- и микроволновых сигналов
Поддержка аппаратного триггера	PXI Trigger
Программное управление	NI-SWITCH, NI Switch Executive
Форм-фактор	3U, 1 слот PXI

Области применения
NI PXI-2598 используется в профессиональных RF- и микроволновых системах:
• автоматизированные испытательные комплексы (ATE);
• автоматическая маршрутизация RF-сигналов;
• тестирование радиочастотных устройств;
• коммутация микроволновых трактов;
• подключение и отключение компонентов из сигнального пути;
• маршрутизация сигналов между несколькими источниками;
• работа с RF-модулями повышающего и понижающего преобразования;
• тестирование телекоммуникационного оборудования;
• производство и контроль качества RF-устройств;
• лабораторные RF-исследования;
• автоматизированные измерительные стенды.

Поддержка программного обеспечения
NI PXI-2598 интегрируется с программной экосистемой National Instruments:
• NI-SWITCH — программное управление коммутационным модулем;
• NI Switch Executive — создание и управление маршрутами коммутации;
• LabVIEW — разработка автоматизированных испытательных приложений;
• NI MAX — настройка и диагностика оборудования;
• интеграция с автоматизированными RF-измерительными системами.

Комплект поставки
В стандартный комплект входят:
• модуль NI PXI-2598;
• программное обеспечение NI Switch Executive на носителе;
• крестовая отвертка №1;
• документация по безопасности, окружающей среде и соответствию требованиям.
Конкретный состав комплекта может зависеть от варианта поставки.

Дополнительные аксессуары
Для расширения возможностей NI PXI-2598 рекомендуется использовать:
• RF-кабели и соединители с волновым сопротивлением 50 Ом;
• PXI- и PXI Express-шасси National Instruments;
• PXI-контроллеры;
• RF-генераторы сигналов;
• анализаторы спектра;
• векторные анализаторы цепей;
• RF-преобразователи;
• дополнительные коммутационные модули PXI;
• измерительные модули PXI/PXIe.

Почему стоит купить NI PXI-2598 в STEM Instruments
Компания STEM Instruments поставляет оригинальное оборудование National Instruments и предоставляет инженерную поддержку при построении автоматизированных RF- и измерительных систем. Мы помогаем подобрать PXI-шасси, RF-коммутационные модули, кабели и измерительное оборудование под конкретные задачи, консультируем по построению сигнальных трактов и автоматизации испытаний, а также сопровождаем проекты от выбора компонентов до ввода готовой системы в эксплуатацию.
