NI PXI 2599

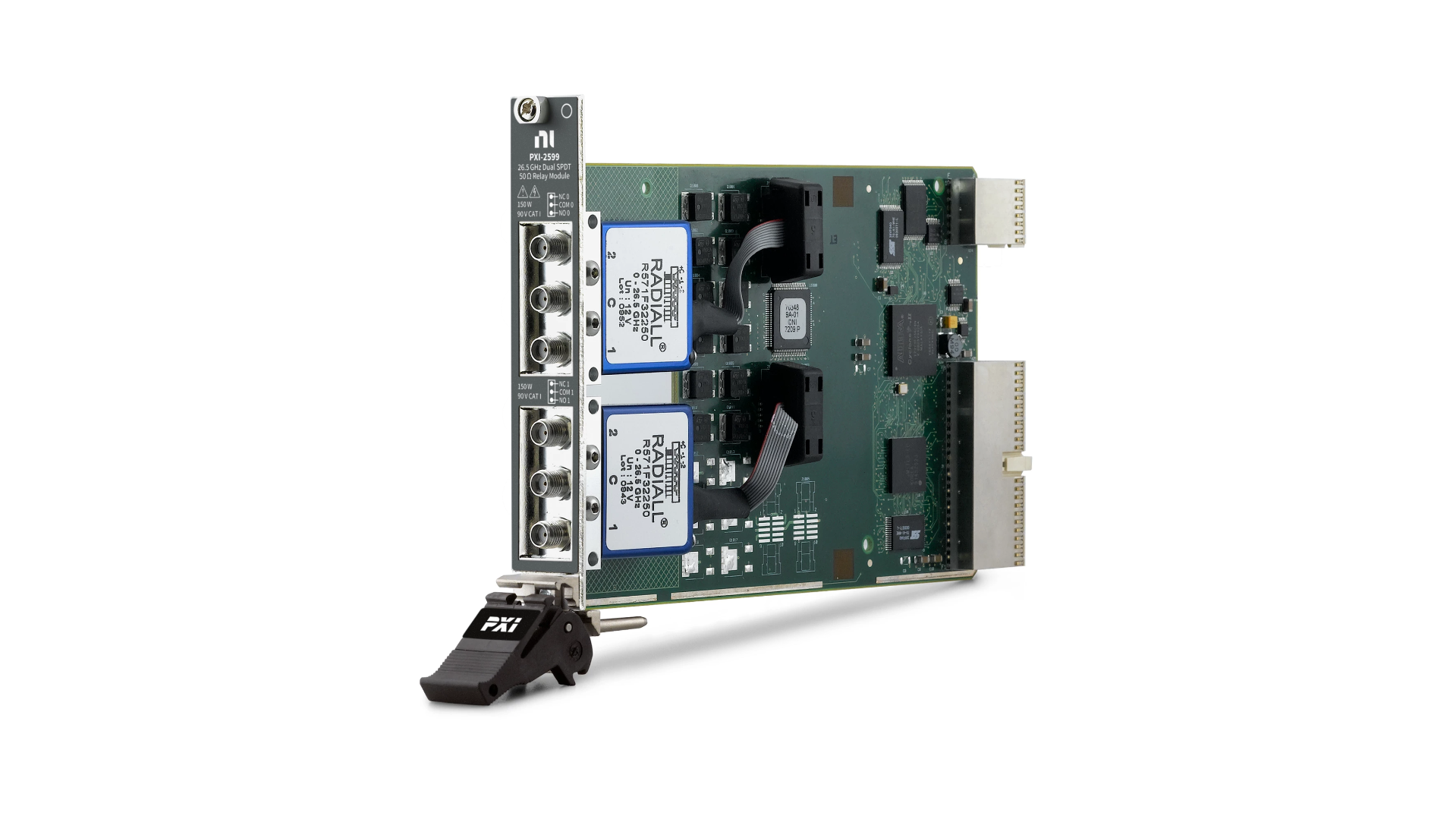

NI PXI-2599 — высокопроизводительный двухканальный RF-релейный модуль стандарта PXI, разработанный компанией National Instruments для коммутации радиочастотных и микроволновых сигналов в автоматизированных испытательных и измерительных системах.
Модуль предназначен для построения систем автоматического тестирования, в которых требуется надежная маршрутизация RF-сигналов между источниками, измерительными приборами и тестируемыми устройствами. PXI-2599 использует топологию 2-SPDT, позволяющую независимо переключать два радиочастотных канала между общим контактом и двумя переключаемыми контактами.
Основным преимуществом устройства является работа с сигналами в широком диапазоне частот — до 26,5 ГГц. Номинальное волновое сопротивление составляет 50 Ом, что соответствует стандарту большинства RF- и микроволновых измерительных систем.
Модуль оснащен шестью SMA-разъемами, обеспечивающими подключение двух независимых SPDT-каналов. Такая конфигурация позволяет использовать PXI-2599 для выбора различных сигнальных трактов, переключения между источниками и нагрузками, а также автоматического изменения конфигурации измерительной системы.
RF-характеристики модуля обеспечивают низкие потери при внесении сигнала. В зависимости от частоты потери при внесении составляют менее 0,2 дБ до 3 ГГц, менее 0,3 дБ до 8 ГГц, менее 0,4 дБ до 12,4 ГГц, менее 0,5 дБ до 18 ГГц и менее 0,7 дБ до 26,5 ГГц.
Высокая изоляция разомкнутого канала позволяет минимизировать влияние неиспользуемых сигнальных трактов на результаты измерений. Изоляция составляет более 80 дБ до 3 ГГц и более 55 дБ до 26,5 ГГц.
Модуль поддерживает коммутацию RF-мощности до 150 Вт при частотах до 3 ГГц. При увеличении частоты допустимая мощность снижается и составляет до 25 Вт на частотах до 26,5 ГГц. Максимальный ток через канал составляет 1,73 А RMS.

В основе PXI-2599 используются электромеханические защелкивающиеся реле Radiall серии R570. Ресурс реле составляет до 10 миллионов циклов, что позволяет использовать модуль в автоматизированных испытательных комплексах с большим количеством повторяющихся операций коммутации.
Время срабатывания и отпускания реле составляет около 10 мс. Рекомендуемая скорость коммутации — до 5 каналов в секунду, что делает модуль подходящим для последовательного тестирования большого количества устройств и автоматической реконфигурации RF-трактов.
Для аппаратной синхронизации PXI-2599 поддерживает линии триггеров PXI Trigger 0–7. Входные и выходные триггеры позволяют синхронизировать коммутацию с другими измерительными модулями PXI и запускать операции переключения в заданные моменты измерительного цикла.

Управление модулем осуществляется с использованием программного обеспечения и драйверов National Instruments для коммутационных систем. PXI-2599 может интегрироваться в автоматизированные испытательные комплексы вместе с RF-генераторами, анализаторами, векторными анализаторами цепей, приемниками и другими измерительными приборами.
NI PXI-2599 является специализированным решением для построения высокочастотных коммутационных систем, где требуется сочетание широкого диапазона частот, низких потерь, высокой изоляции и надежной автоматической коммутации RF-сигналов.

Основные преимущества
• Рабочий диапазон до 26,5 ГГц — возможность коммутации высокочастотных и микроволновых сигналов.
• Топология 2-SPDT — два независимых однополюсных двухпозиционных RF-реле для гибкой маршрутизации сигналов.
• Волновое сопротивление 50 Ом — совместимость со стандартной RF- и микроволновой измерительной аппаратурой.
• Низкие потери при внесении — менее 0,7 дБ на частотах до 26,5 ГГц.
• Высокая изоляция каналов — более 55 дБ до 26,5 ГГц для снижения влияния неактивных трактов.
• SMA-разъемы — шесть высокочастотных разъемов для подключения RF-сигналов.
• Высокая допустимая RF-мощность — до 150 Вт при частотах до 3 ГГц.
• Ресурс до 10⁷ циклов — длительная эксплуатация электромеханических реле в автоматизированных системах.
• Аппаратный PXI Trigger — синхронизация коммутации с другими модулями испытательной системы.
• Компактный формат PXI — установка в стандартное PXI-шасси вместе с другими измерительными и RF-модулями.

Технические характеристики

Параметр	Значение
Модель	NI PXI-2599
Артикул (P/N)	778572-99
Тип устройства	RF-релейный модуль PXI
Топология	2-SPDT
Количество каналов	2
Волновое сопротивление	50 Ом
Максимальная частота	До 26,5 ГГц
Тип реле	Электромеханическое, защелкивающееся
Производитель реле	Radiall
Серия реле	R570
Количество RF-разъемов	6
Тип RF-разъемов	SMA
Максимальное напряжение	90 Vrms, CAT I
Максимальный ток	1,73 А RMS на канал
Максимальная RF-мощность	До 150 Вт при 50 Ом
RF-мощность до 26,5 ГГц	До 25 Вт
Потери при внесении	Менее 0,7 дБ до 26,5 ГГц
Изоляция разомкнутого канала	Более 55 дБ до 26,5 ГГц
VSWR	Менее 1,7 до 26,5 ГГц
Время срабатывания/отпускания	Около 10 мс
Скорость коммутации	До 5 каналов/с
Механический ресурс	До 1 × 10⁷ циклов
Триггеры	PXI Trigger 0–7
Форм-фактор	3U, 1 слот PXI
Размеры	21,6 × 2,0 × 13,0 см
Масса	260 г
Рабочая температура	0…55 °C
Рабочая влажность	10…90 %, без конденсации

Области применения
NI PXI-2599 используется в профессиональных RF- и микроволновых системах:
• автоматизированные испытательные комплексы (ATE);
• тестирование RF- и микроволновых устройств;
• автоматическая коммутация сигнальных трактов;
• испытания радиочастотных компонентов;
• тестирование усилителей, фильтров и антенн;
• автоматизация измерений с анализаторами цепей;
• RF-тестирование телекоммуникационного оборудования;
• производство и контроль качества радиочастотных устройств;
• разработка и испытание беспроводных систем;
• лабораторные RF-исследования;
• автоматическая маршрутизация сигналов между источниками и нагрузками.

Поддержка программного обеспечения
NI PXI-2599 интегрируется с программной экосистемой National Instruments:
• NI-SWITCH — управление коммутационными модулями и реле;
• NI Switch Executive — создание и управление сложными конфигурациями коммутации;
• LabVIEW — разработка автоматизированных испытательных приложений;
• NI MAX — настройка и диагностика оборудования;
• поддержка интеграции с автоматизированными RF-измерительными системами.

Комплект поставки
В стандартный комплект входят:
• модуль NI PXI-2599;
• документация по установке и эксплуатации;
• документация по безопасности и соответствию требованиям.
Конкретный состав комплекта может зависеть от варианта поставки.

Дополнительные аксессуары
Для расширения возможностей NI PXI-2599 рекомендуется использовать:
• SMA-кабели для подключения RF-сигналов;
• SMA 100, гибкий кабель SMA male-to-SMA male длиной 0,15 м;
• SMA 100, гибкий кабель SMA male-to-SMA male длиной 0,45 м;
• динамометрический ключ для SMA-разъемов;
• PXI-шасси National Instruments;
• PXI-контроллеры;
• RF-генераторы и анализаторы;
• векторные анализаторы цепей;
• RF-коммутационные модули;
• измерительные модули PXI.

Почему стоит купить NI PXI-2599 в STEM Instruments
Компания STEM Instruments поставляет оригинальное оборудование National Instruments и предоставляет инженерную поддержку при построении автоматизированных RF- и измерительных систем. Мы помогаем подобрать PXI-шасси, RF-реле, кабели и измерительные модули под конкретные задачи, консультируем по построению сигнальных трактов и автоматизации коммутации, а также сопровождаем проекты от выбора оборудования до ввода готовой системы в эксплуатацию.
