NI PXI 5122

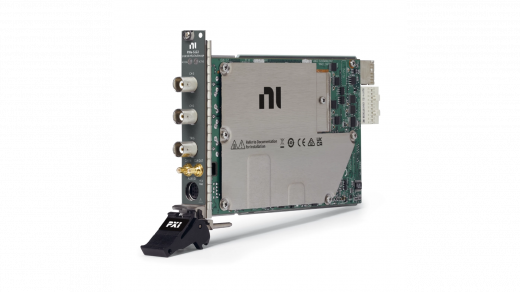

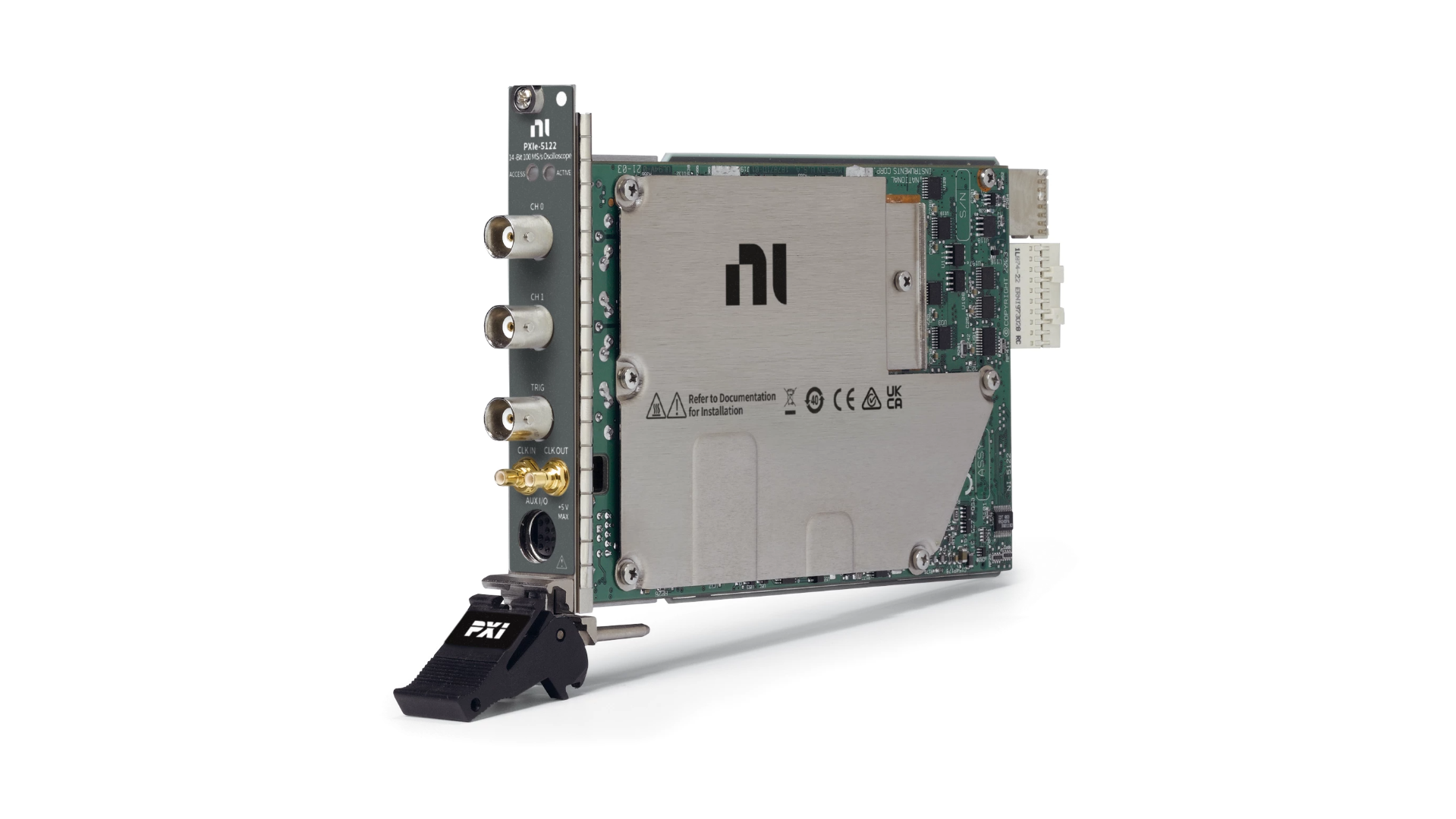

NI PXI-5122 — высокопроизводительный двухканальный цифровой осциллограф стандарта PXI, разработанный компанией National Instruments для высокоточных измерений электрических сигналов, анализа переходных процессов, исследований во временной и частотной областях и построения автоматизированных измерительных систем.
Модуль сочетает 14-битное разрешение, максимальную частоту дискретизации 100 MS/s и аналоговую полосу пропускания до 100 МГц, обеспечивая высокую точность регистрации сигналов при относительно низком уровне шума. Благодаря этому PXI-5122 подходит для задач, где требуется детальное измерение формы сигнала и точное определение его амплитудных и временных характеристик.

Устройство оснащено двумя одновременно используемыми каналами аналогового ввода, что позволяет проводить синхронные измерения двух сигналов, сравнивать их параметры и исследовать взаимосвязь между сигналами. Для входов предусмотрены гибкие настройки импеданса, диапазона напряжения, связи и фильтрации. Входной импеданс может составлять 50 Ом или 1 МОм, а диапазон входного напряжения — до −10…+10 В.
Высокое 14-битное разрешение обеспечивает более детальное представление измеряемого сигнала по сравнению с осциллографами с меньшей разрядностью. Это особенно важно при анализе малых изменений напряжения, низкоуровневых сигналов и приложениях, где требуется высокая точность измерений.

Максимальная частота дискретизации составляет 100 MS/s, а аналоговая полоса пропускания достигает 100 МГц. Такое сочетание характеристик позволяет использовать PXI-5122 для регистрации быстрых переходных процессов, периодических сигналов и других динамических процессов. Модуль поддерживает несколько режимов запуска, позволяя синхронизировать начало измерения с определенным событием. Это особенно полезно при исследовании повторяющихся и переходных процессов, а также при построении автоматизированных испытательных систем.

Встроенная память позволяет временно хранить результаты измерений непосредственно на модуле, а поддержка потоковой передачи данных обеспечивает передачу полученных данных в управляющий компьютер для последующего анализа и сохранения.
Архитектура PXI предоставляет широкие возможности аппаратной синхронизации. NI PXI-5122 может использовать ресурсы синхронизации PXI для согласованной работы с другими модулями измерительной системы, что позволяет создавать многоканальные комплексы с единым временем запуска и общей временной базой.
Для управления устройством и обработки измерительных данных используется программный драйвер NI-SCOPE, обеспечивающий настройку параметров осциллографа, запуск измерений, получение данных и их последующий анализ.
NI PXI-5122 представляет собой универсальное решение для построения автоматизированных измерительных комплексов, лабораторных стендов и систем тестирования, где требуются высокая точность, низкий уровень шума и возможность синхронной работы нескольких измерительных устройств.

Основные преимущества
• 14-битное разрешение — высокая точность регистрации и анализа измеряемых сигналов.
• Частота дискретизации до 100 MS/s — регистрация быстрых переходных и периодических процессов.
• Аналоговая полоса до 100 МГц — возможность работы с широкополосными сигналами.
• Два аналоговых канала — одновременное измерение двух сигналов и их сравнительный анализ.
• Гибкие настройки входов — выбор импеданса 50 Ом или 1 МОм, диапазона напряжения, связи и фильтрации.
• Различные режимы запуска — синхронизация измерений по заданным событиям.
• Встроенная память — хранение результатов измерений непосредственно на устройстве.
• Потоковая передача данных — возможность передачи измерительной информации на компьютер для дальнейшего анализа.
• Синхронизация PXI — согласованная работа PXI-5122 с другими модулями измерительной системы.
• Поддержка NI-SCOPE — программное управление устройством и обработка результатов измерений.

Технические характеристики

Параметр	Значение
Модель	NI PXI-5122
Тип устройства	Высокоточный PXI-осциллограф
Артикул (P/N)	778756-01, 778756-02, 778756-03, 778756-04
Тип шины	PXI Hybrid
Количество каналов	2
Разрешение АЦП	14 бит
Максимальная частота дискретизации	100 MS/s
Аналоговая полоса пропускания	100 МГц
Диапазон входного напряжения	−10…+10 В
Входной импеданс	50 Ом / 1 МОм
Входная связь	AC / DC
Режимы запуска	Поддерживаются различные режимы запуска
Встроенная память	Глубокая память устройства
Потоковая передача данных	Поддерживается
Синхронизация	PXI Synchronization
Программный драйвер	NI-SCOPE
Поддерживаемое ПО	LabVIEW, NI MAX, InstrumentStudio и совместимое ПО
Форм-фактор	3U PXI, 1 слот
Назначение	Измерения во временной и частотной областях

Области применения
NI PXI-5122 используется в профессиональных измерительных и испытательных системах:
• автоматизированные испытательные комплексы (ATE);
• лабораторные измерительные стенды;
• анализ аналоговых сигналов;
• исследование переходных процессов;
• измерение временных характеристик электронных устройств;
• анализ сигналов во временной и частотной областях;
• тестирование электронных компонентов и устройств;
• исследования в области телекоммуникаций;
• RF- и низкочастотные измерения;
• научно-исследовательские работы;
• разработка и тестирование прототипов;
• многоканальные синхронные измерительные системы.

Поддержка программного обеспечения
NI PXI-5122 поддерживает программную экосистему National Instruments:
• NI-SCOPE — драйвер для управления осциллографом и получения измерительных данных;
• LabVIEW — разработка пользовательских измерительных приложений;
• NI MAX — настройка и диагностика оборудования;
• Measurement Studio — разработка приложений измерительной системы;
• поддержка программной интеграции с другими средствами автоматизации и анализа данных.

Комплект поставки
В стандартный комплект входят:
• модуль NI PXI-5122;
• документация по установке и эксплуатации;
• документация по безопасности и соответствию требованиям.
Конкретный состав комплекта может зависеть от выбранного варианта исполнения и поставки.

Дополнительные аксессуары
Для расширения возможностей измерительной системы рекомендуется использовать:
• PXI Express/PXI-шасси National Instruments;
• PXI-контроллеры;
• кабели и соединительные аксессуары;
• источники тактового сигнала и синхронизации;
• PXI-модули сбора данных;
• генераторы сигналов;
• коммутационные модули;
• дополнительные измерительные модули PXI/PXIe.

Почему стоит купить NI PXI-5122 в STEM Instruments
Компания STEM Instruments поставляет оригинальное измерительное оборудование National Instruments и предоставляет инженерную поддержку при построении PXI-систем. Мы помогаем подобрать осциллограф, шасси, контроллеры и дополнительные измерительные модули под конкретные задачи, консультируем по синхронизации и интеграции оборудования, а также сопровождаем проекты от выбора компонентов до ввода готовой измерительной системы в эксплуатацию.
