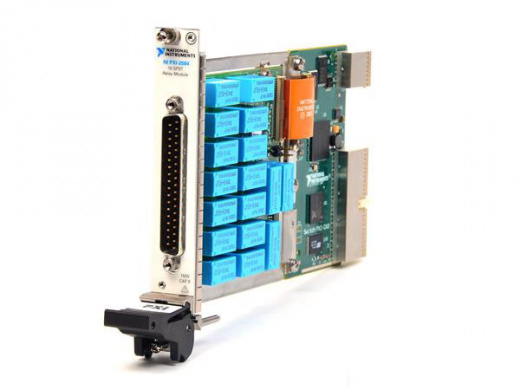

NI PXIe 2564

NI PXI-2564 — универсальный релейный модуль стандарта PXI, предназначенный для автоматизированной коммутации электрических сигналов и нагрузок средней и высокой мощности.
Модуль оснащен 16 независимыми однополюсными SPST-реле Form A. Каждый канал работает как отдельный переключатель, позволяя независимо подключать или отключать соответствующую электрическую цепь.
Каналы PXI-2564 также могут быть объединены для формирования 8 DPST-каналов, что позволяет одновременно коммутировать два проводника одной цепи.
Используемые в модуле реле являются электромеханическими, незапирающимися (non-latching). Это обеспечивает надежную коммутацию и позволяет использовать модуль в широком спектре автоматизированных испытательных задач.
PXI-2564 рассчитан на коммутацию напряжения до 150 В DC или 150 В AC между каналами, а также до 150 В относительно земли. Модуль имеет категорию измерений CAT II и предназначен для работы с сигнальными напряжениями не более 150 В AC/DC. Он не предназначен для подключения к цепям категорий CAT III и CAT IV или к сетевым цепям выше установленных пределов.
Максимальный ток коммутации или переноса составляет 5 А на канал. Все 16 каналов могут одновременно работать с максимальным током при температуре окружающей среды до 55 °C.
Максимальная коммутируемая мощность зависит от типа нагрузки. Для переменного тока она составляет до 750 ВА, а для постоянного тока — до 150 Вт при 30 В DC или до 30 Вт при 150 В DC.
Начальное сопротивление коммутационного тракта составляет менее 100 мОм, что позволяет минимизировать падение напряжения и потери мощности при передаче сигнала. К концу ресурса реле сопротивление возрастает до 250 мОм и выше.
Минимальная коммутируемая нагрузка составляет 10 мА при 5 В DC.
PXI-2564 обеспечивает надежную коммутацию средних и высоких нагрузок при сохранении компактного форм-фактора PXI. Типичное максимальное время срабатывания реле составляет 10,4 мс.
Механический ресурс реле достигает 2 × 10⁷ циклов, а электрический ресурс при полной нагрузке составляет до 1 × 10⁵ циклов.
Одним из преимуществ PXI-2564 является возможность замены реле непосредственно в полевых условиях. Это позволяет выполнять техническое обслуживание модуля и заменять вышедшие из строя реле без полной замены устройства.
Для синхронизации операций коммутации с другими PXI-модулями используются аппаратные линии PXI Trigger 0–7. Входной триггер имеет минимальную длительность импульса 150 нс, а выходной триггер позволяет формировать программируемые импульсы длительностью от 1 до 62 мкс.
Модуль полностью управляется программно, благодаря чему его можно интегрировать в автоматизированные испытательные комплексы и создавать последовательности коммутации для тестирования оборудования.
Для подключения внешних цепей используется 37-контактный разъем D-SUB. Для PXI-2564 доступны соответствующие кабели и комплект для замены реле.
NI PXI-2564 оптимален для задач, где требуется компактная многоканальная система релейной коммутации с возможностью работы с токами до 5 А и напряжением до 150 В.

Основные преимущества
• 16 независимых SPST-каналов — гибкая многоканальная коммутация.
• Возможность конфигурации 8 DPST — одновременное переключение двух проводников.
• Ток до 5 А на канал — возможность коммутации мощных сигналов и нагрузок.
• Напряжение до 150 В DC/AC — поддержка широкого диапазона испытательных цепей.
• Мощность до 750 ВА AC — работа с нагрузками повышенной мощности.
• Мощность до 150 Вт DC — коммутация соответствующих постоянных нагрузок.
• Начальное сопротивление <100 мОм — низкие потери в коммутационном тракте.
• Полностью программируемое управление — автоматизация испытаний и коммутации.
• PXI Trigger 0–7 — аппаратная синхронизация с другими модулями.
• Ресурс до 2 × 10⁷ механических циклов — длительная эксплуатация.
• Полевой ремонт реле — возможность замены отдельных релейных элементов.
• Компактный формат 3U PXI — эффективное использование пространства шасси.

Технические характеристики

Параметр	Значение
Модель	NI PXI-2564
Артикул (P/N)	778572-64
Тип устройства	Релейный модуль PXI
Количество каналов	16
Базовая топология	16 SPST, Form A
Дополнительная топология	8 DPST
Тип реле	Электромеханическое, non-latching
Материал контактов	Серебро-кадмиевый оксид с золотым покрытием
Максимальное напряжение канал–канал	150 В DC / 150 В AC
Максимальное напряжение канал–земля	150 В DC / 150 В AC
Категория измерений	CAT II
Максимальный ток коммутации	5 А
Максимальный ток переноса	5 А
Максимальная мощность AC	750 ВА
Максимальная мощность DC при 30 В	150 Вт
Максимальная мощность DC при 150 В	30 Вт
Количество каналов при максимальном токе	16 при ≤55 °C
Начальное сопротивление DC-тракта	<100 мОм
Сопротивление в конце ресурса	≥250 мОм
Минимальная коммутируемая нагрузка	10 мА / 5 В DC
Максимальное время срабатывания реле	10,4 мс
Механический ресурс	2 × 10⁷ циклов
Электрический ресурс при полной нагрузке	1 × 10⁵ циклов
Входной триггер	PXI Trigger 0–7
Минимальная длительность входного импульса	150 нс
Выходной триггер	PXI Trigger 0–7
Длительность выходного импульса	1–62 мкс, программно задаваемая
I/O-разъем	37-контактный D-SUB, male
Потребляемая мощность	5 Вт при 5 В; 2,5 Вт при 3,3 В
Шина	PXI Hybrid
Форм-фактор	3U, 1 слот PXI/cPCI
Размеры	21,6 × 2,0 × 13,0 см
Масса	267 г
Рабочая температура	0…55 °C
Температура хранения	−20…70 °C
Относительная влажность при эксплуатации	10–90 %
Относительная влажность при хранении	5–95 %
Максимальная высота эксплуатации	2000 м
Степень загрязнения	2
Назначение	Коммутация сигналов и нагрузок средней и высокой мощности

Области применения
NI PXI-2564 используется в профессиональных измерительных и испытательных системах:
• автоматизированные испытательные комплексы (ATE);
• коммутация мощных электрических сигналов;
• тестирование электронных устройств;
• производственный контроль;
• испытание источников питания;
• управление электрическими нагрузками;
• тестирование автомобильной электроники;
• испытания авиационной и военной электроники;
• автоматизация лабораторных измерений;
• тестирование печатных плат;
• коммутация исполнительных устройств;
• испытание кабелей и электрических соединений;
• многоканальные системы коммутации;
• автоматизированные стенды функционального тестирования.

Поддержка программного обеспечения
NI PXI-2564 интегрируется с программной экосистемой National Instruments:
• NI-SWITCH — управление релейным модулем;
• NI Switch Executive — создание и управление маршрутами коммутации;
• LabVIEW — разработка автоматизированных измерительных и испытательных приложений;
• NI MAX — настройка и диагностика оборудования;
• NI TestStand — автоматизация последовательностей испытаний;
• интеграция с пользовательскими программными системами управления и измерений.

Комплект поставки
В стандартный комплект входят:
• модуль NI PXI-2564;
• программное обеспечение NI Switch Executive;
• крестовая отвертка №1;
• документация по безопасности, эксплуатации и соответствию требованиям.
Кабели и дополнительные соединительные аксессуары приобретаются отдельно.

Дополнительные аксессуары
Для расширения возможностей NI PXI-2564 рекомендуется использовать:
• 779955-01 — кабель 37-контактный D-SUB female-to-female;
• 780262-01 — комплект для замены реле;
• 37-контактный D-SUB female для подключения внешних цепей;
• PXI-шасси National Instruments;
• PXI-контроллеры;
• цифровые мультиметры;
• источники сигналов;
• электронные нагрузки;
• дополнительные коммутационные модули PXI.
