NI PXIe 2567

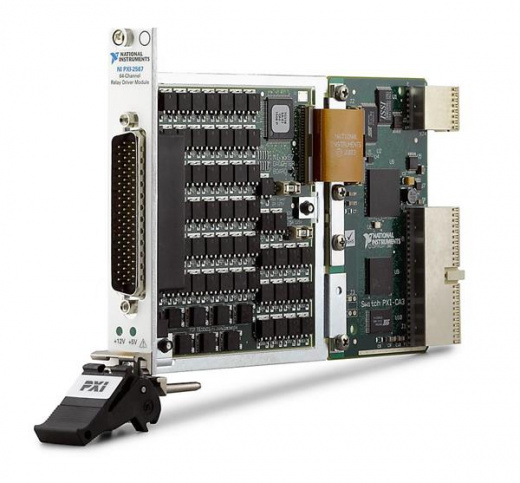

NI PXI-2567 — 64-канальный модуль управления внешними реле стандарта PXI, предназначенный для построения автоматизированных систем, в которых требуется управление реле, коммутаторами и другими нагрузками, потребляющими больший ток или напряжение, чем способны обеспечить стандартные коммутационные модули.
Модуль имеет 64 независимых канала, организованных в восемь банков по восемь каналов. Такая архитектура позволяет удобно распределять управляемые цепи и использовать устройство для построения многоканальных систем управления внешними реле.
В отличие от обычных PXI-коммутаторов, PXI-2567 не содержит коммутационных реле на выходах. Он представляет собой драйвер, который подает управляющее напряжение и ток на внешние реле или другие нагрузки.
При подключении внешнего источника питания модуль обеспечивает до 50 В DC и 600 мА на канал. Максимальный суммарный ток для всего модуля составляет 25 А.
PXI-2567 также может использовать питание непосредственно от PXI-шасси. В этом случае доступно питание 5 В при токе до 1,25 А и 12 В при токе до 0,5 А.
Для защиты подключенных нагрузок каждый канал оснащен многоуровневой защитой. Защита от перенапряжения срабатывает при напряжении до 80 В, защита от перегрузки по току — при токе от 1,5 А, а защита от перегрева активируется при температуре перехода около 150 °C.
Дополнительно предусмотрена защита от выбросов напряжения, возникающих при отключении индуктивных нагрузок. Это особенно важно при управлении катушками внешних реле, соленоидами и другими индуктивными устройствами.
PXI-2567 способен управлять не только внешними реле, но и небольшими двигателями постоянного тока, соленоидами и другими индуктивными нагрузками.
Типичное время срабатывания одного канала составляет всего 60 мкс, что позволяет использовать модуль в автоматизированных системах с высокой скоростью последовательного управления.
Для синхронизации операций управления с другими PXI-модулями предусмотрены аппаратные линии PXI Trigger 0–7. Входной триггер может использоваться для запуска операций, а выходной — для передачи события после выполнения команды.
PXI-2567 поддерживает сканирование последовательностей. В память модуля можно загрузить список до 32 000 соединений, после чего последовательность может выполняться по аппаратному триггеру без постоянного участия управляющего процессора. Это позволяет повысить производительность автоматизированных испытательных систем.
Для подключения внешних цепей используется 78-контактный D-SUB-разъем. В комплект поставки входит ответный 78-контактный разъем и комплект корпуса (backshell), что позволяет подключать собственные кабельные сборки.
Модуль имеет стандартный форм-фактор 3U, один слот PXI/cPCI и занимает минимум места в испытательной системе.
NI PXI-2567 является оптимальным решением в случаях, когда требуется управлять внешними реле или индуктивными нагрузками с параметрами, превышающими возможности встроенных релейных модулей.

Основные преимущества
• 64 независимых канала — управление большим количеством внешних реле и нагрузок.
• До 50 В DC на канал — возможность управления внешними реле с повышенным напряжением катушки.
• До 600 мА на канал — достаточный ток для широкого спектра внешних реле и исполнительных устройств.
• До 25 А суммарного тока — возможность одновременного управления большим количеством нагрузок.
• Внешнее и внутреннее питание — работа как от внешнего источника, так и от питания PXI-шасси.
• Защита от перенапряжения — защита каналов при превышении допустимого напряжения.
• Защита от перегрузки по току — предотвращение повреждения драйверов при чрезмерном токе.
• Защита от перегрева — дополнительная защита выходных каскадов.
• Защита от выбросов напряжения — безопасное управление индуктивными нагрузками.
• Время срабатывания около 60 мкс — высокая скорость управления.
• До 32 000 шагов сканирования — выполнение длинных автоматизированных последовательностей.
• PXI Trigger 0–7 — аппаратная синхронизация с другими модулями.
• Поддержка DC-двигателей и соленоидов — возможность управления различными исполнительными устройствами.

Технические характеристики

Параметр	Значение
Модель	NI PXI-2567
Артикул (P/N)	778572-67
Тип устройства	64-канальный драйвер внешних реле
Количество каналов	64
Топология	Независимая
Организация каналов	8 банков по 8 каналов
Максимальное напряжение привода, внешний источник	50 В DC
Максимальный ток на канал	600 мА
Максимальный суммарный ток модуля	25 А
Внутреннее питание 5 В	До 1,25 А
Внутреннее питание 12 В	До 0,5 А
Защита от перенапряжения	Срабатывание при ≤80 В
Защита от перегрузки по току	Срабатывание при ≥1,5 А
Защита от перегрева	Срабатывание при температуре перехода 150 °C
Защита индуктивных нагрузок	Flyback protection
Типичные время срабатывания канала	60 мкс
Максимальное сопротивление канала RDS(on)	0,280 Ом при токе 0–600 мА
Типичный ток утечки выключенного канала при 13 В	50 мкА
Типичный ток утечки выключенного канала при 25 В	200 мкА
Входной триггер	PXI Trigger 0–7, передняя панель
Минимальная длительность входного импульса	150 нс
Выходной триггер	PXI Trigger 0–7, передняя панель
Длительность выходного импульса	1–62 мкс, программно задаваемая
Уровень фронтальной логики	3,3 В TTL
Ток выхода триггера	8 мА
I/O-разъем	78-контактный D-SUB
Потребляемая мощность	8 Вт при 5 В; 0,5 Вт при 3,3 В; 6 Вт при 12 В
Форм-фактор	3U, 1 слот PXI/cPCI
Размеры	21,6 × 2,0 × 13,0 см
Масса	220 г
Рабочая температура	0…55 °C
Температура хранения	−20…70 °C
Относительная влажность	5–85 %, без конденсации
Максимальная высота эксплуатации	2000 м
Степень загрязнения	2
Рабочая вибрация	5–500 Гц, 0,3 grms
Нерабочая вибрация	5–500 Гц, 2,4 grms
Рабочий удар	30 g peak, полусинус, 11 мс

Области применения
NI PXI-2567 используется в профессиональных системах автоматизации, управления и испытаний:
• управление внешними электромеханическими реле;
• управление высоковольтными и сильноточными реле;
• автоматизированные испытательные комплексы (ATE);
• управление исполнительными механизмами;
• управление соленоидами;
• управление небольшими DC-двигателями;
• управление индуктивными нагрузками;
• автоматизация производственного оборудования;
• тестирование электронных устройств;
• управление внешними RF-коммутаторами;
• управление многополюсными внешними переключателями;
• автоматизированные измерительные стенды;
• высокоплотные системы управления исполнительными устройствами.

Поддержка программного обеспечения
NI PXI-2567 интегрируется с программной экосистемой National Instruments:
• NI-SWITCH — управление модулем и последовательностями коммутации;
• NI Switch Executive — создание и управление маршрутами и последовательностями;
• NI-DAQmx — управление цифровыми линиями и драйвером;
• LabVIEW — разработка автоматизированных систем управления и испытаний;
• NI MAX — настройка и диагностика оборудования;
• NI TestStand — автоматизация последовательностей испытаний;
• интеграция с пользовательскими программными системами управления.

Комплект поставки
В стандартный комплект входят:
• модуль NI PXI-2567;
• программное обеспечение NI Switch Executive;
• комплект ответного разъема 50-pin и 78-pin D-SUB backshell;
• 78-контактный female D-SUB-разъем;
• документация по безопасности, эксплуатации и соответствию требованиям.
Встроенные предохранители питания являются заменяемыми. Дополнительные разъемы и предохранители приобретаются отдельно.

Дополнительные аксессуары
Для подключения и расширения возможностей NI PXI-2567 рекомендуется использовать:
• 78-контактный D-SUB female — ответный разъем для подключения внешних цепей;
• кабельные сборки на базе 78-контактного D-SUB;
• индивидуальные кабели с выводом на отдельные провода для подключения внешних реле;
• внешний источник питания до 50 В DC при необходимости повышенного напряжения и тока;
• PXI-шасси National Instruments;
• PXI-контроллеры;
• внешние электромеханические реле;
• RF-коммутаторы;
• соленоиды и исполнительные механизмы;
• небольшие DC-двигатели.
