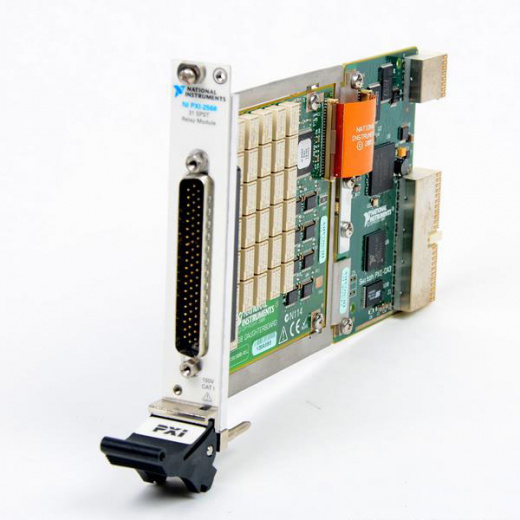

NI PXI-2568 — 31-канальный релейный модуль стандарта PXI с независимыми SPST-реле Form A и возможностью конфигурации 15 DPST. Модуль обеспечивает коммутацию напряжения до 150 В и тока до 2 А, мощность до 60 Вт/62,5 ВА, полосу пропускания до 40 МГц и скорость сканирования до 145 циклов/с. Предназначен для автоматизированных испытаний и управления нагрузками.
Архитектура PXI-2568 также позволяет формировать 15 двухполюсных DPST-каналов, что расширяет возможности устройства и позволяет одновременно коммутировать два проводника одной цепи. Максимальное коммутируемое напряжение составляет 150 В DC, как между каналами, так и между каналом и землей. Модуль относится к Measurement Category I (CAT I) и не предназначен для непосредственного подключения к сетям электропитания CAT II–IV.
Максимальный ток коммутации или переноса составляет 2 А на канал, а максимальная коммутируемая мощность — 60 Вт или 62,5 ВА на канал при частоте от DC до 60 Гц. Все 31 канала могут одновременно работать при максимальном токе 2 А при температуре окружающей среды до 55 °C. Модуль характеризуется очень низким сопротивлением коммутационного тракта. Начальное сопротивление составляет менее 0,15 Ом, а при достижении конца ресурса реле оно возрастает выше 1 Ом.
Для работы с быстрыми измерительными сигналами PXI-2568 обеспечивает полосу пропускания не менее 40 МГц (-3 дБ) при использовании 50-омного оконечного сопротивления. Низкий уровень тепловой ЭДС — не более 12 мкВ типично — делает модуль подходящим для измерительных систем, в которых необходимо минимизировать дополнительные напряжения, возникающие на контактах коммутационного тракта. PXI-2568 обеспечивает высокую скорость последовательной коммутации — до 145 циклов/с. Типичное время срабатывания реле составляет 1 мс, максимальное — 3,4 мс.
Для синхронизации коммутации с другими приборами используются аппаратные линии PXI Trigger 0–7. Входной триггер позволяет запускать операции переключения синхронно с измерениями, а выходной триггер может формировать программируемый импульс длительностью от 1 до 62 мкс. Механический ресурс реле составляет до 1 × 10⁸ циклов. Электрический ресурс зависит от нагрузки: например, до 2,5 × 10⁶ циклов при 10 В / 100 мА и до 1 × 10⁶ циклов при 10 В / 1 А. Реле PXI-2568 являются заменяемыми в полевых условиях, что позволяет выполнять техническое обслуживание модуля без полной замены устройства.
Для подключения внешних цепей используется 62-контактный D-SUB-разъем. Для модуля доступны специализированные кабели и терминальные блоки National Instruments. NI PXI-2568 особенно хорошо подходит для автоматизированных испытательных комплексов, где требуется сочетание высокой плотности реле, возможности коммутации токов до 2 А и компактного PXI-формата.
• 31 независимый канал SPST — высокая плотность релейной коммутации в одном модуле.
• Конфигурация до 15 DPST — возможность одновременной коммутации двух проводников.
• Напряжение до 150 В — поддержка широкого диапазона испытательных сигналов.
• Ток до 2 А — возможность управления средними электрическими нагрузками.
• Мощность до 60 Вт / 62,5 ВА — коммутация соответствующих DC- и AC-нагрузок.
• Полоса пропускания ≥40 МГц — возможность работы с быстрыми сигналами.
• Скорость до 145 циклов/с — высокая производительность автоматизированных тестов.
• Низкое сопротивление <0,15 Ом — минимальное влияние коммутационного тракта на измеряемую цепь.
• Низкая тепловая ЭДС ≤12 мкВ — подходит для чувствительных измерительных систем.
• Ресурс до 1 × 10⁸ механических циклов — длительная эксплуатация.
• Заменяемые реле — возможность технического обслуживания и продления срока службы.
• Аппаратные PXI-триггеры — синхронизация коммутации с другими измерительными модулями.
Технические характеристики
| Параметр | Значение |
| Модель | NI PXI-2568 |
| Артикул (P/N) | 778572-68 |
| Тип устройства | Релейный модуль PXI |
| Количество реле | 31 |
| Базовая топология | 31-SPST, Form A, latching |
| Дополнительная топология | 15-DPST |
| Тип реле | Электромеханическое, защелкивающееся |
| Материал контактов | Палладий-рутений, золотое покрытие |
| Максимальное напряжение канал–канал | 150 В |
| Максимальное напряжение канал–земля | 150 В, CAT I |
| Максимальный ток коммутации/переноса | 2 А на канал |
| Максимальная коммутируемая мощность | 60 Вт / 62,5 ВА |
| Диапазон частот для максимальной мощности | DC–60 Гц |
| Количество каналов при максимальном токе | 31 при ≤55 °C |
| Минимальная коммутируемая нагрузка | 20 мВ / 10 мА |
| Начальное сопротивление DC-тракта | <0,15 Ом |
| Сопротивление в конце ресурса | >1 Ом |
| Тепловая ЭДС | ≤12 мкВ, типично |
| Полоса пропускания (-3 дБ) | ≥40 МГц, типично |
| Перекрестные помехи, 10 кГц | ≤−85 дБ, типично |
| Перекрестные помехи, 100 кГц | ≤−70 дБ, типично |
| Перекрестные помехи, 1 МГц | ≤−50 дБ, типично |
| Перекрестные помехи, 10 МГц | ≤−30 дБ, типично |
| Изоляция открытого канала, 10 кГц | ≥85 дБ, типично |
| Изоляция открытого канала, 100 кГц | ≥65 дБ, типично |
| Изоляция открытого канала, 1 МГц | ≥45 дБ, типично |
| Изоляция открытого канала, 10 МГц | ≥25 дБ, типично |
| Максимальная скорость сканирования | 145 циклов/с |
| Время срабатывания реле | 1 мс, типично; 3,4 мс, максимум |
| Механический ресурс | 1 × 10⁸ циклов |
| Электрический ресурс, 10 В / 100 мА | 2,5 × 10⁶ циклов |
| Электрический ресурс, 10 В / 1 А | 1 × 10⁶ циклов |
| Электрический ресурс, 30 В / 1 А | 5 × 10⁵ циклов |
| Электрический ресурс, 30 В / 2 А | 1 × 10⁵ циклов |
| Входной триггер | PXI Trigger 0–7 |
| Минимальная длительность входного импульса | 150 нс |
| Выходной триггер | PXI Trigger 0–7 |
| Длительность выходного импульса | 1–62 мкс, программно задаваемая |
| I/O-разъем | 62-контактный D-SUB, male |
| Потребляемая мощность | 6 Вт при 5 В; 2,5 Вт при 3,3 В |
| Форм-фактор | 3U, 1 слот PXI/cPCI |
| Размеры | 21,6 × 2,0 × 13,0 см |
| Масса | 227 г |
| Рабочая температура | 0…55 °C |
| Температура хранения | −20…70 °C |
| Рабочая влажность | 10–90 %, без конденсации |
| Максимальная высота эксплуатации | 2000 м |
| Категория измерений | Measurement Category I |
Области применения
NI PXI-2568 используется в профессиональных измерительных и испытательных системах:
• автоматизированные испытательные комплексы (ATE);
• управление испытательными нагрузками;
• тестирование электронных компонентов;
• производственный контроль;
• управление нагревателями;
• управление осветительными системами;
• управление вентиляторами;
• тестирование источников питания;
• автоматическая коммутация измерительных сигналов;
• лабораторные испытательные стенды;
• многоканальные системы сбора данных;
• автоматизация функциональных испытаний;
• коммутация постоянного и переменного тока.
Поддержка программного обеспечения
NI PXI-2568 интегрируется с программной экосистемой National Instruments:
• NI-SWITCH — управление коммутационным модулем;
• NI Switch Executive — создание и управление маршрутами коммутации;
• LabVIEW — разработка автоматизированных измерительных и испытательных приложений;
• NI MAX — настройка и диагностика оборудования;
• NI TestStand — автоматизация последовательностей испытаний;
• интеграция с пользовательскими программными системами управления и измерений.
Комплект поставки
В стандартный комплект входят:
• модуль NI PXI-2568;
• документация по безопасности, эксплуатации и соответствию требованиям.
Кабели, терминальные блоки и дополнительные соединительные аксессуары приобретаются отдельно.
Дополнительные аксессуары
Для расширения возможностей NI PXI-2568 рекомендуется использовать:
• 779956-01 — экранированный кабель 62-pin D-SUB female-to-female;
• 779957-01 — NI TBX-62, терминальный блок с винтовыми зажимами и 62-контактным D-SUB;
• совместимый 62-контактный D-SUB female разъем;
• PXI-шасси National Instruments;
• PXI-контроллеры;
• цифровые мультиметры;
• источники сигналов;
• электронные нагрузки;
• модули сбора данных;
• дополнительные коммутационные модули PXI.
