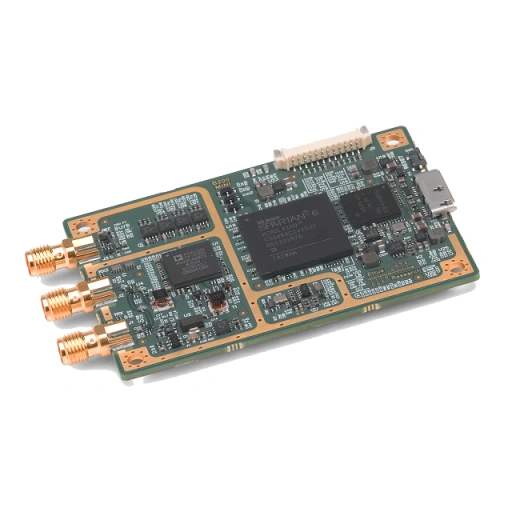

USRP B200mini (PN 784415-01) — компактная программно-определяемая радиосистема (SDR) формата OEM с диапазоном частот 70 МГц–6 ГГц, одним приемопередающим каналом (1×1 SISO) и ПЛИС Xilinx Spartan-6. Предназначена для интеграции в собственные устройства, разработки беспроводных систем связи, ГНСС, LTE/5G, IoT и цифровой обработки сигналов. Полностью совместима с GNU Radio, UHD, MATLAB, Python и LabVIEW.
USRP B200mini (PN 784415-01) — компактная программно-определяемая радиосистема (Software Defined Radio, SDR), разработанная компанией Ettus Research (National Instruments). Модель выполнена в формате компактной OEM-платы и предназначена для интеграции в собственные устройства, мобильные комплексы, встроенные системы и специализированное испытательное оборудование.
Несмотря на миниатюрные размеры, USRP B200mini обеспечивает профессиональные возможности SDR благодаря непрерывному диапазону рабочих частот от 70 МГц до 6 ГГц, мгновенной полосе обработки сигналов до 56 МГц, открытому программному обеспечению UHD и полной совместимости с популярными инструментами разработки.
В основе платформы используется высокоинтегрированный RF-трансивер Analog Devices AD9364, обеспечивающий работу в конфигурации 1×1 SISO с поддержкой полного дуплекса. Такое решение делает Ettus USRP B200mini оптимальным выбором для разработки современных беспроводных систем связи, радиомониторинга, цифровой обработки сигналов, GNSS-приложений и исследовательских проектов.
Обработка цифровых сигналов осуществляется с помощью программируемой логической интегральной схемы Xilinx Spartan-6 XC6SLX75 FPGA, позволяющей реализовывать собственные алгоритмы обработки, фильтрации, модуляции, демодуляции и аппаратного ускорения вычислений.
Передача IQ-данных выполняется через интерфейс USB 3.0 SuperSpeed, обеспечивающий питание устройства и высокоскоростной обмен данными с компьютером без использования дополнительных интерфейсных модулей. Компактные размеры платы (примерно 83 × 51 мм) позволяют использовать её в OEM-проектах, мобильных измерительных системах, встраиваемых решениях и серийных изделиях. (Ettus Research)
Полная поддержка USRP Hardware Driver (UHD) обеспечивает совместимость с GNU Radio, GNU Radio Companion, MATLAB, Simulink, Python, LabVIEW, C/C++, srsRAN, OpenAirInterface и другими средствами разработки SDR.
Благодаря единому API UHD программные проекты могут без существенных изменений масштабироваться на более производительные платформы семейства USRP, включая USRP B210, USRP X310, USRP X410 и другие модели Ettus Research.
Основные преимущества
• Компактный OEM-форм-фактор — размеры сопоставимы с визитной карточкой, что делает устройство идеальным для интеграции во встраиваемые системы.
• Широкий диапазон частот (70 МГц – 6 ГГц) — поддержка большинства современных стандартов беспроводной связи и радиочастотных приложений.
• Полоса обработки до 56 МГц — работа с широкополосными сигналами в режиме реального времени.
• ПЛИС Xilinx Spartan-6 — возможность аппаратной реализации пользовательских алгоритмов цифровой обработки сигналов.
• USB 3.0 с питанием по шине — одно подключение обеспечивает и питание, и передачу данных, что упрощает интеграцию. (Ettus Research)
• Открытая программная архитектура — поддержка UHD, GNU Radio, MATLAB, Python, LabVIEW и других профессиональных инструментов разработки.
• Оптимальное решение для OEM и исследований — подходит как для создания серийных устройств, так и для научных и образовательных проектов.
| Параметр | Значение |
| Модель | Ettus Research USRP B200mini |
| Артикул (P/N) | 784415-01 |
| Исполнение | Плата без корпуса (Board Only) |
| Тип устройства | Программно-определяемая радиосистема (SDR) |
| Диапазон рабочих частот | 70 МГц – 6 ГГц |
| Количество каналов | 1 приемник / 1 передатчик (1×1 SISO) |
| Максимальная мгновенная полоса | До 56 МГц |
| RF-трансивер | Analog Devices AD9364 |
| ПЛИС | Xilinx Spartan-6 XC6SLX75 |
| Максимальная частота дискретизации | До 61,44 MS/s |
| Разрядность АЦП/ЦАП | 12 бит |
| Интерфейс подключения | USB 3.0 SuperSpeed |
| Питание | По шине USB 3.0 |
| Синхронизация | Внешняя опора 10 МГц / PPS |
| Дополнительные интерфейсы | GPIO, JTAG |
| Поддерживаемые ОС | Windows, Linux, macOS |
| Поддерживаемое ПО | UHD, GNU Radio, MATLAB, Simulink, LabVIEW, Python, C++, OpenAirInterface, srsRAN |
| Размеры платы | 83,3 × 50,8 × 8,4 мм |
Области применения
USRP B200mini широко используется в задачах разработки, исследований и интеграции современных беспроводных систем:
• программно-определяемая радиосвязь (SDR);
• OEM-разработка и встраиваемые радиоэлектронные устройства;
• цифровая обработка сигналов (DSP);
• LTE, LTE-A и 5G NR;
• Wi-Fi, Bluetooth, ZigBee, LoRa и другие беспроводные технологии;
• GNSS (GPS, ГЛОНАСС, Galileo, BeiDou);
• Интернет вещей (IoT);
• радиомониторинг и анализ спектра;
• когнитивное радио;
• разработка и тестирование протоколов связи;
• образовательные лаборатории;
• научные исследования;
• быстрое прототипирование радиоэлектронных устройств
Поддержка программного обеспечения
Ettus USRP B200mini полностью совместим с современными средствами разработки SDR:
• UHD (USRP Hardware Driver);
• GNU Radio;
• GNU Radio Companion;
• MATLAB;
• Simulink;
• Python;
• C/C++;
• LabVIEW;
• OpenAirInterface;
• srsRAN;
• HDSDR.
Комплект поставки
В стандартный комплект поставки входят:
• плата Ettus Research USRP B200mini (Board Only);
• кабель USB 3.0;
• руководство по быстрому запуску;
• документация производителя.
Дополнительные аксессуары
Для расширения функциональности рекомендуется использовать:
• широкополосные антенны;
• внешний корпус для OEM-платы;
• GPSDO и внешние опорные генераторы 10 МГц;
• предусилители (LNA);
• усилители мощности (PA);
• полосовые фильтры;
• аттенюаторы;
• SMA-кабели и переходники;
• комплекты для монтажа во встраиваемые системы.
