USRP B200mini-i (PN 785887-01) — промышленная программно-определяемая радиосистема (SDR) в компактном алюминиевом корпусе с диапазоном частот 70 МГц–6 ГГц, одним приемопередающим каналом (1×1 SISO) и FPGA Xilinx Spartan-6. Предназначена для разработки и интеграции беспроводных систем связи, GNSS, LTE/5G, IoT и цифровой обработки сигналов. Совместима с GNU Radio, UHD, MATLAB, Python и LabVIEW.

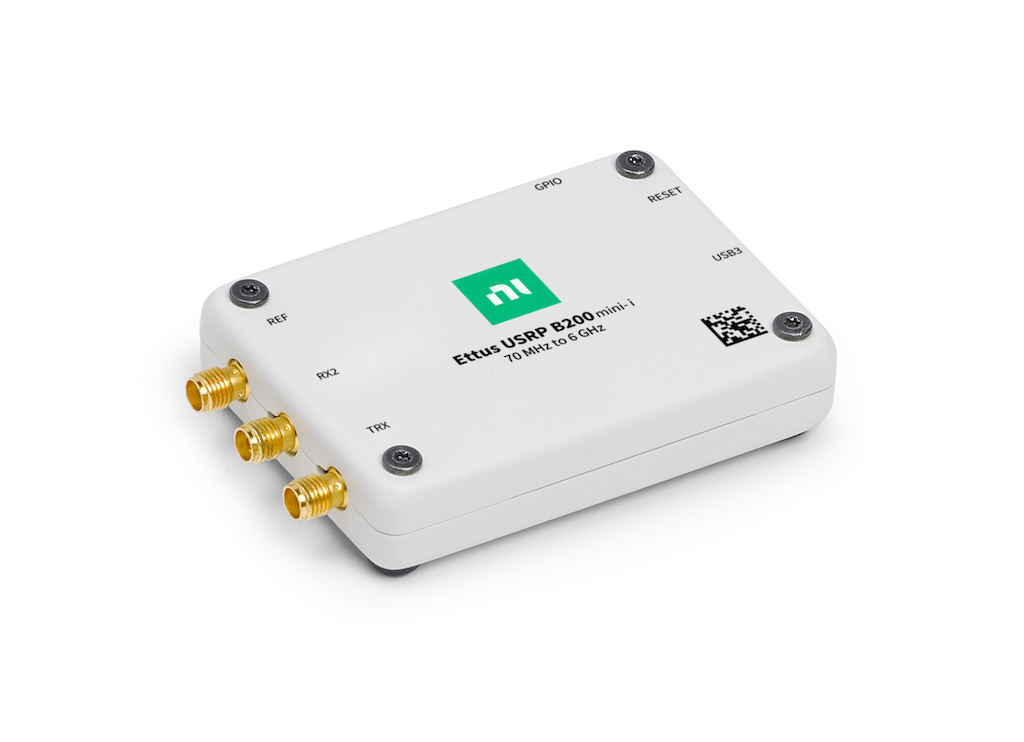

USRP B200mini-i (PN 785887-01) — компактная промышленная программно-определяемая радиосистема (Software Defined Radio, SDR), разработанная компанией Ettus Research (National Instruments). Устройство поставляется в прочном алюминиевом корпусе и предназначено для использования в научных исследованиях, инженерных разработках, образовательных проектах и промышленной эксплуатации.
Платформа сочетает широкий диапазон рабочих частот от 70 МГц до 6 ГГц, высокую производительность, компактные размеры и промышленное исполнение, что делает её оптимальным выбором для разработки современных беспроводных систем связи, цифровой обработки сигналов и OEM-проектов.
В основе устройства используется высокоинтегрированный RF-трансивер Analog Devices AD9364, обеспечивающий непрерывный диапазон рабочих частот 70 МГц–6 ГГц, полнодуплексный режим работы и мгновенную полосу обработки сигналов до 56 МГц. Конфигурация 1×1 SISO оптимальна для большинства задач разработки и тестирования радиосистем.
Цифровая обработка сигналов реализована на базе промышленной FPGA Xilinx Spartan-6 XC6SLX75, позволяющей выполнять пользовательскую обработку сигналов, реализовывать собственные алгоритмы модуляции, демодуляции, фильтрации и аппаратного ускорения вычислений.
Передача IQ-данных осуществляется через интерфейс USB 3.0 SuperSpeed, который одновременно обеспечивает высокоскоростной обмен данными и питание устройства. Компактный металлический корпус защищает электронику от механических воздействий и улучшает электромагнитную совместимость, благодаря чему устройство может использоваться как в лаборатории, так и в составе мобильных или промышленных комплексов. Модель поддерживает внешнюю синхронизацию по 10 МГц и PPS, а также оснащена интерфейсами GPIO и JTAG для интеграции с внешними устройствами и разработки FPGA. (Ettus)
Полная поддержка USRP Hardware Driver (UHD) обеспечивает совместимость с GNU Radio, GNU Radio Companion, MATLAB, Simulink, Python, LabVIEW, C/C++, srsRAN, OpenAirInterface и другими популярными инструментами разработки SDR.
Использование единого программного интерфейса UHD позволяет без существенных изменений переносить проекты на более производительные платформы семейства USRP, включая USRP B210, X310, X410 и другие модели.
Основные преимущества
• Промышленное исполнение — надежный алюминиевый корпус и компоненты Industrial Grade обеспечивают стабильную работу в сложных условиях эксплуатации.
• Компактные размеры — устройство сопоставимо по размеру с визитной карточкой и удобно для мобильных лабораторий и OEM-интеграции.
• Диапазон частот 70 МГц – 6 ГГц — поддержка большинства современных стандартов беспроводной связи и радиочастотных приложений.
• Полоса обработки сигналов до 56 МГц — работа с широкополосными сигналами в режиме реального времени.
• Промышленная ПЛИС FPGA Xilinx Spartan-6 — реализация пользовательских алгоритмов цифровой обработки сигналов.
• USB 3.0 SuperSpeed — высокоскоростная передача IQ-данных и питание устройства через один интерфейс.
• Полная совместимость с экосистемой UHD — поддержка GNU Radio, MATLAB, Python, LabVIEW и других профессиональных средств разработки. (Ettus Research)
| Параметр | Значение |
| Модель | Ettus Research USRP B200mini-i |
| Артикул (P/N) | 785887-01 |
| Исполнение | Промышленная SDR-платформа в алюминиевом корпусе |
| Тип устройства | Программно-определяемая радиосистема (SDR) |
| Диапазон рабочих частот | 70 МГц – 6 ГГц |
| Количество каналов | 1 приемник / 1 передатчик (1×1 SISO) |
| Максимальная мгновенная полоса | До 56 МГц |
| RF-трансивер | Analog Devices AD9364 |
| ПЛИС | Xilinx Spartan-6 XC6SLX75 (Industrial Grade) |
| Максимальная частота дискретизации | До 61,44 MS/s |
| Разрядность АЦП/ЦАП | 12 бит |
| Интерфейс подключения | USB 3.0 SuperSpeed |
| Питание | По шине USB 3.0 |
| Синхронизация | Внешняя опора 10 МГц / PPS |
| Дополнительные интерфейсы | GPIO, JTAG |
| Поддерживаемые ОС | Windows, Linux, macOS |
| Поддерживаемое ПО | UHD, GNU Radio, MATLAB, Simulink, LabVIEW, Python, C++, OpenAirInterface, srsRAN |
| Исполнение корпуса | Алюминиевый экранированный корпус промышленного исполнения |
Области применения
Ettus USRP B200mini-i в корпусе применяется для разработки, исследований и эксплуатации современных радиоэлектронных систем:
• программно-определяемая радиосвязь (SDR);
• цифровая обработка сигналов (DSP);
• LTE, LTE-A и 5G NR;
• Wi-Fi, Bluetooth, ZigBee, LoRa;
• ГНСС (GPS, ГЛОНАСС, Galileo, BeiDou);
• Интернет вещей (IoT);
• радиомониторинг и анализ спектра;
• когнитивное радио;
• OEM-разработка и интеграция радиоэлектронных устройств;
• встроенные системы связи;
• образовательные лаборатории;
• научные исследования;
• быстрое прототипирование радиоэлектронных устройств;
• мобильные и промышленные испытательные комплексы.
Поддержка программного обеспечения
Ettus USRP B200mini-i в корпусе полностью совместим с современными инструментами разработки SDR:
• UHD (USRP Hardware Driver);
• GNU Radio;
• GNU Radio Companion;
• MATLAB;
• Simulink;
• Python;
• C/C++;
• LabVIEW;
• OpenAirInterface;
• srsRAN;
• HDSDR.
Комплект поставки
В стандартный комплект поставки входят:
• программно-определяемая радиосистема Ettus Research USRP B200mini-i;
• кабель USB 3.0;
• руководство по быстрому запуску;
Для расширения возможностей рекомендуется использовать:
• широкополосные антенны;
• GPSDO;
• внешние опорные генераторы 10 МГц;
• предусилители (LNA);
• усилители мощности (PA);
• полосовые фильтры;
• аттенюаторы;
• SMA-кабели и переходники;
• комплекты для установки в стойку или мобильные лаборатории.
