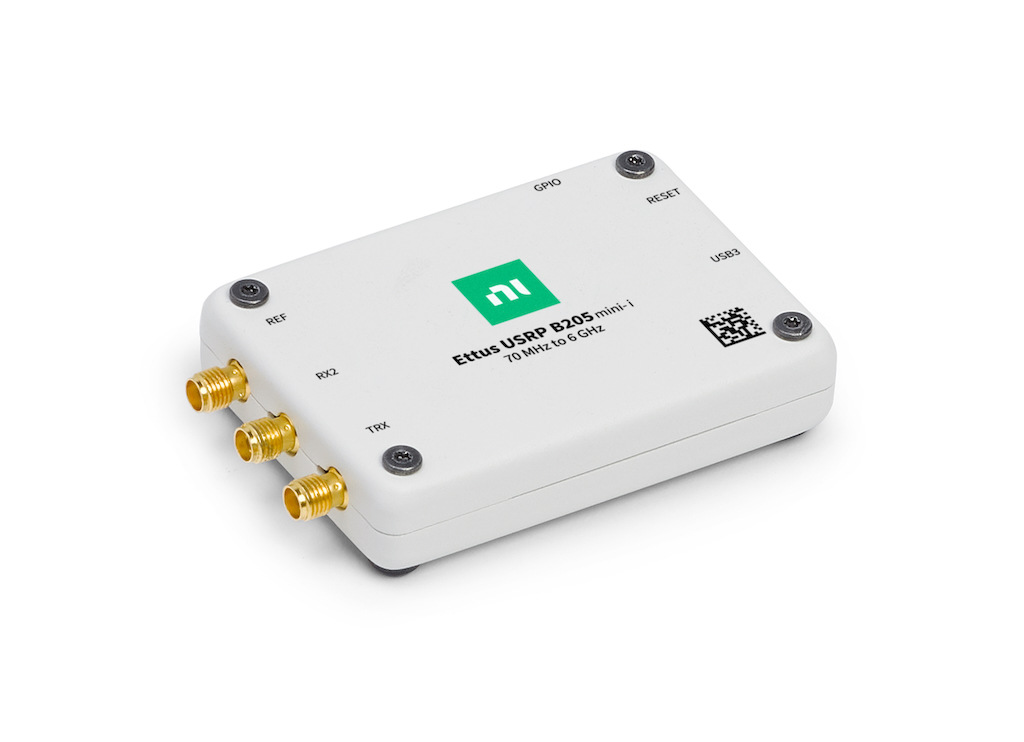

USRP B205mini-i (PN 785888-01) — промышленная программно-определяемая радиосистема (SDR) в компактном алюминиевом корпусе с диапазоном частот 70 МГц–6 ГГц, одним приемопередающим каналом (1×1 SISO) и FPGA Xilinx Spartan-6 XC6SLX150. Предназначена для разработки и интеграции беспроводных систем связи, GNSS, LTE/5G, IoT и цифровой обработки сигналов. Совместима с GNU Radio, UHD, MATLAB, Python и LabVIEW.
USRP B205mini-i (PN 785888-01) — промышленная программно-определяемая радиосистема (Software Defined Radio, SDR), разработанная компанией Ettus Research (National Instruments). Устройство выполнено в прочном алюминиевом корпусе и предназначено для эксплуатации в составе лабораторных комплексов, промышленных систем, мобильных испытательных стендов и OEM-решений, где требуется высокая надежность, компактность и производительность.
Платформа сочетает широкий диапазон рабочих частот от 70 МГц до 6 ГГц, мгновенную полосу обработки сигналов до 56 МГц, промышленное исполнение компонентов и открытую программную архитектуру UHD, что делает её универсальным инструментом для разработки современных беспроводных систем связи, цифровой обработки сигналов и радиотехнических исследований.
В основе устройства используется высокоинтегрированный RF-трансивер Analog Devices AD9364, обеспечивающий работу в конфигурации 1×1 SISO с поддержкой полного дуплекса. Благодаря этому USRP B205mini-i подходит для разработки систем SDR, GNSS, LTE/5G, IoT, радиомониторинга, когнитивного радио и специализированных беспроводных решений.
Главным преимуществом модели является использование промышленной ПЛИС FPGA Xilinx Spartan-6 XC6SLX150, которая содержит значительно больше логических ресурсов по сравнению с FPGA XC6SLX75, применяемой в моделях B200mini. Это позволяет реализовывать более сложные алгоритмы цифровой обработки сигналов, аппаратное ускорение вычислений, пользовательские IP-ядра FPGA и специализированные DSP-приложения.

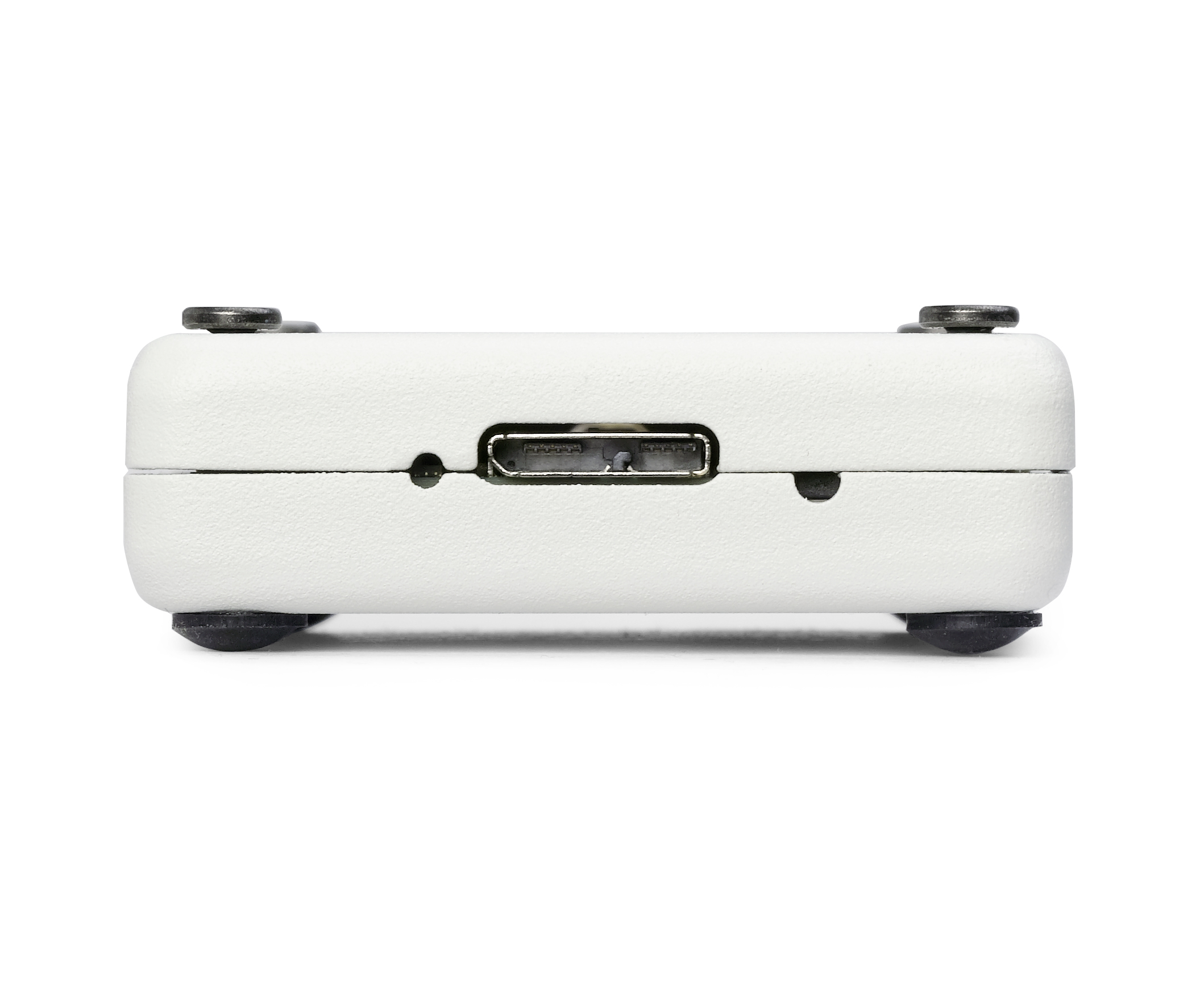

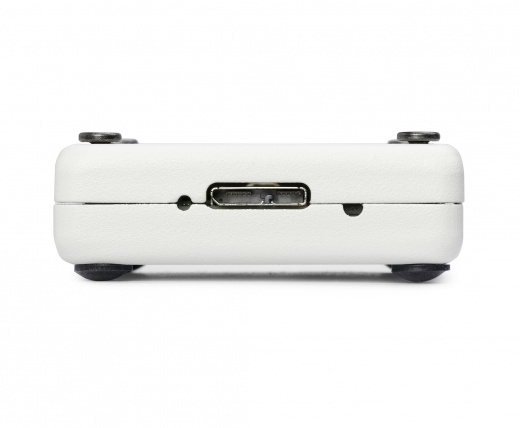

Передача IQ-данных осуществляется через высокоскоростной интерфейс USB 3.0 SuperSpeed, который одновременно обеспечивает питание устройства и обмен данными с компьютером. Металлический корпус обеспечивает эффективное экранирование, защиту электроники и улучшенный теплоотвод, благодаря чему устройство может использоваться не только в лабораториях, но и в промышленных условиях эксплуатации.
USRP B205mini-i оснащён интерфейсами GPIO, JTAG, а также входами синхронизации 10 МГц и PPS, что позволяет объединять несколько устройств в единую синхронизированную измерительную систему.
Полная поддержка USRP Hardware Driver (UHD) обеспечивает совместимость с GNU Radio, GNU Radio Companion, MATLAB, Simulink, Python, LabVIEW, C/C++, srsRAN, OpenAirInterface и другими профессиональными средствами разработки SDR. Благодаря единой архитектуре UHD программные проекты легко масштабируются на более производительные платформы семейства USRP.
• Промышленное исполнение — прочный алюминиевый корпус обеспечивает защиту устройства и эффективное охлаждение.
• ПЛИС FPGA Xilinx Spartan-6 XC6SLX150 — увеличенный объём логических ресурсов для реализации сложных алгоритмов DSP и пользовательской FPGA-логики.
• Диапазон частот 70 МГц – 6 ГГц — поддержка большинства современных стандартов беспроводной связи и радиочастотных приложений.
• Полоса обработки сигналов до 56 МГц — работа с широкополосными сигналами в режиме реального времени.
• USB 3.0 SuperSpeed — высокоскоростная передача IQ-данных и питание через один интерфейс.
• Компактный промышленный корпус — готовое решение для эксплуатации без необходимости приобретения дополнительного корпуса.
• Полная совместимость с UHD — поддержка GNU Radio, MATLAB, Python, LabVIEW, OpenAirInterface и других профессиональных инструментов разработки.
| Параметр | Значение |
| Модель | Ettus Research USRP B205mini-i |
| Артикул (P/N) | 785888-01 |
| Исполнение | Промышленная SDR-платформа в алюминиевом корпусе |
| Тип устройства | Программно-определяемая радиосистема (SDR) |
| Диапазон рабочих частот | 70 МГц – 6 ГГц |
| Количество каналов | 1 приемник / 1 передатчик (1×1 SISO) |
| Максимальная мгновенная полоса | До 56 МГц |
| RF-трансивер | Analog Devices AD9364 |
| ПЛИС | Xilinx Spartan-6 XC6SLX150 (Industrial Grade) |
| Максимальная частота дискретизации | До 61,44 MS/s |
| Разрядность АЦП/ЦАП | 12 бит |
| Интерфейс подключения | USB 3.0 SuperSpeed |
| Питание | По шине USB 3.0 |
| Синхронизация | Внешняя опора 10 МГц / PPS |
| Дополнительные интерфейсы | GPIO, JTAG |
| Поддерживаемые ОС | Windows, Linux, macOS |
| Поддерживаемое ПО | UHD, GNU Radio, MATLAB, Simulink, LabVIEW, Python, C++, OpenAirInterface, srsRAN |
| Исполнение корпуса | Экранированный алюминиевый корпус промышленного исполнения |
Области применения
Ettus USRP B205mini-i применяется при разработке и эксплуатации современных радиоэлектронных систем:
• программно-определяемая радиосвязь (SDR);
• цифровая обработка сигналов (DSP);
• LTE, LTE-A и 5G NR;
• ГНСС (GPS, ГЛОНАСС, Galileo, BeiDou);
• Wi-Fi, Bluetooth, ZigBee, LoRa;
• Интернет вещей (IoT);
• радиомониторинг и анализ спектра;
• когнитивное радио;
• FPGA-разработка;
• радиолокационные исследования;
• встроенные и OEM-системы;
• образовательные лаборатории;
• научные исследования;
• быстрое прототипирование радиоэлектронных устройств.
Поддержка программного обеспечения
Ettus USRP B205mini-i в корпусе полностью совместим с современными инструментами разработки SDR:
• UHD (USRP Hardware Driver);
• GNU Radio;
• GNU Radio Companion;
• MATLAB;
• Simulink;
• Python;
• C/C++;
• LabVIEW;
• OpenAirInterface;
• srsRAN;
• HDSDR.
Комплект поставки
В стандартный комплект поставки входят:
• программно-определяемая радиосистема Ettus Research USRP B205mini-i в алюминиевом корпусе;
• кабель USB 3.0;
• руководство по быстрому запуску;
• документация производителя. (Ettus Research)
Дополнительные аксессуары
Для расширения возможностей рекомендуется использовать:
• широкополосные антенны;
• GPSDO;
• внешние опорные генераторы 10 МГц;
• предусилители (LNA);
• усилители мощности (PA);
• полосовые фильтры;
• аттенюаторы;
• SMA-кабели и переходники;
• комплекты для монтажа в стойку или мобильные лаборатории.
