USRP B206mini-I (PN 789155-01) — промышленное одноканальное SDR-устройство в компактном металлическом корпусе с диапазоном 70 МГц–6 ГГц и полосой обработки до 56 МГц. Оснащена ПЛИС FPGA Xilinx Spartan-6, интерфейсом USB 3.0 Type-C и поддерживает UHD, GNU Radio, MATLAB, Python и LabVIEW. Оптимальна для исследований, разработки беспроводных систем связи, DSP и OEM-интеграции.

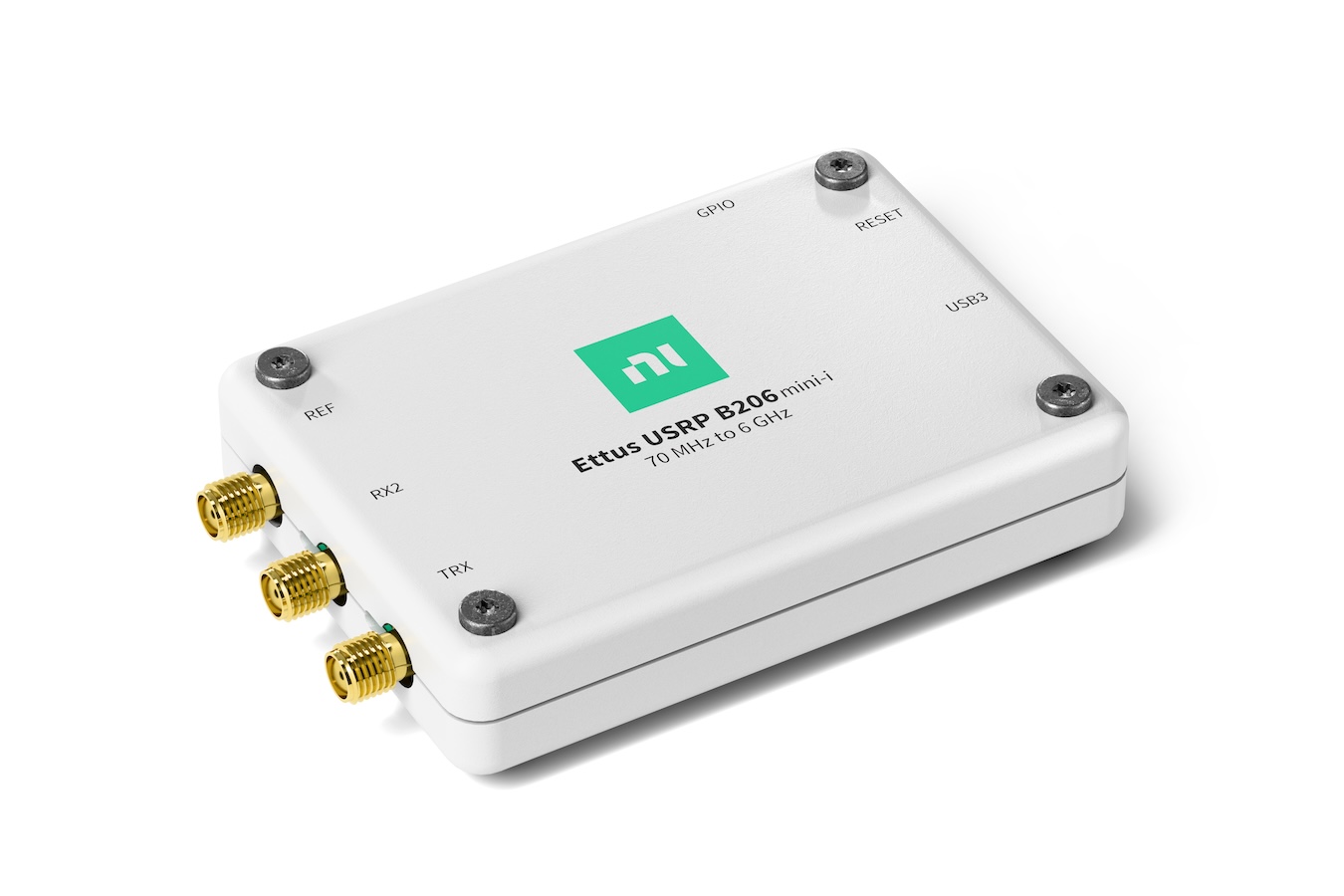

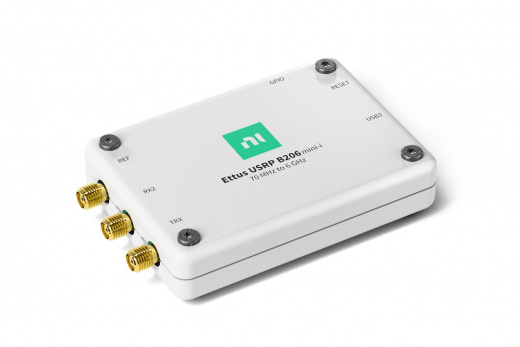

USRP B206mini-I (PN 789155-01) — это компактная одноканальная платформа программно-определяемого радио (Software Defined Radio, SDR) промышленного класса, разработанная компанией Ettus Research для научных исследований, образовательных проектов, разработки беспроводных систем связи и интеграции в OEM-решения. Благодаря защищенному металлическому корпусу, расширенному температурному диапазону эксплуатации и высокой надежности устройство подходит как для лабораторного применения, так и для эксплуатации в составе промышленных и встраиваемых комплексов.
Платформа поддерживает непрерывный диапазон частот от 70 МГц до 6 ГГц и обеспечивает мгновенную полосу обработки сигналов до 56 МГц, что позволяет решать широкий круг задач в области цифровой обработки сигналов, радиомониторинга, разработки современных беспроводных систем связи и создания специализированных радиотехнических комплексов.
В основе устройства используется высокоинтегрированный RF-трансивер Analog Devices AD9364, обеспечивающий качественный прием и передачу радиосигналов, а цифровая обработка реализована на ПЛИС FPGA Xilinx Spartan-6 XC6SLX150. Такое сочетание позволяет реализовывать собственные алгоритмы цифровой обработки сигналов (DSP), аппаратное ускорение вычислений и разработку специализированных протоколов связи.
Высокоскоростной интерфейс USB 3.0 Type-C обеспечивает передачу потоков I/Q-данных без необходимости использования дополнительного источника питания. Для построения синхронизированных измерительных комплексов предусмотрена поддержка внешней опорной частоты 10 МГц и сигнала PPS, а также интерфейсы GPIO и JTAG для разработки собственных аппаратных решений.
USRP B206mini-I полностью поддерживается программной платформой UHD (USRP Hardware Driver) и совместим с GNU Radio, MATLAB, Simulink, Python, C/C++ и LabVIEW, что позволяет быстро разрабатывать и масштабировать SDR-приложения, сохраняя совместимость с другими платформами семейства USRP.
| Характеристика | Значение |
| Модель | Ettus Research USRP B206mini-I |
| Артикул | 789155-01 |
| Частотный диапазон | 70 МГц – 6 ГГц |
| Полоса обработки сигналов | До 56 МГц |
| Количество каналов | 1 RX / 1 TX (Full Duplex) |
| RF-трансивер | Analog Devices AD9364 |
| ПЛИС | Xilinx Spartan-6 XC6SLX150 |
| Максимальная скорость дискретизации | 61,44 MS/s |
| Интерфейс подключения | USB 3.0 Type-C |
| Синхронизация | Внешняя опорная частота 10 МГц, PPS |
| Дополнительные интерфейсы | GPIO, JTAG |
| Питание | От USB 3.0 |
| Исполнение | Промышленный корпус |
• Широкий диапазон частот 70 МГц – 6 ГГц, позволяющий работать с большинством современных радиосистем.
• Полоса обработки сигналов до 56 МГц для разработки широкополосных SDR-приложений.
• Компактный промышленный корпус, обеспечивающий надежную эксплуатацию в лабораторных и промышленных условиях.
• Высокопроизводительная ПЛИС FPGA Spartan-6, позволяющая реализовывать собственные алгоритмы цифровой обработки сигналов.
• Интерфейс USB 3.0 Type-C с высокой пропускной способностью и простым подключением к современным компьютерам.
• Поддержка внешней синхронизации (10 МГц и PPS) для создания многоканальных измерительных комплексов.
• Полная совместимость с UHD, GNU Radio, MATLAB, Python, LabVIEW и C/C++, что значительно упрощает разработку и перенос проектов между различными платформами USRP.
Области применения
Ettus USRP B206mini-I успешно используется для решения широкого спектра задач:
• разработка и исследование систем Software Defined Radio (SDR);
• создание прототипов беспроводных систем связи;
• исследования LTE, 5G, Wi-Fi, LoRa, ISM и IoT;
• разработка GNSS-решений;
• цифровая обработка сигналов (DSP);
• радиомониторинг и спектральный анализ;
• разработка когнитивных радиосистем;
• образовательные лаборатории и научные исследования;
• создание OEM-устройств и встроенных радиосистем;
• испытания и разработка специализированной радиоэлектронной аппаратуры.
Поддержка программного обеспечения
Ettus USRP B206mini-I полностью совместим с современной экосистемой разработки SDR и поддерживает:
• UHD (USRP Hardware Driver);
• GNU Radio;
• MATLAB и Simulink;
• Python;
• C/C++;
• LabVIEW;
• OpenBTS, srsRAN, OpenAirInterface и другие проекты, использующие API UHD.
Благодаря единой программной архитектуре UHD проекты могут быть легко перенесены на более производительные платформы семейства USRP без существенной переработки программного обеспечения.
