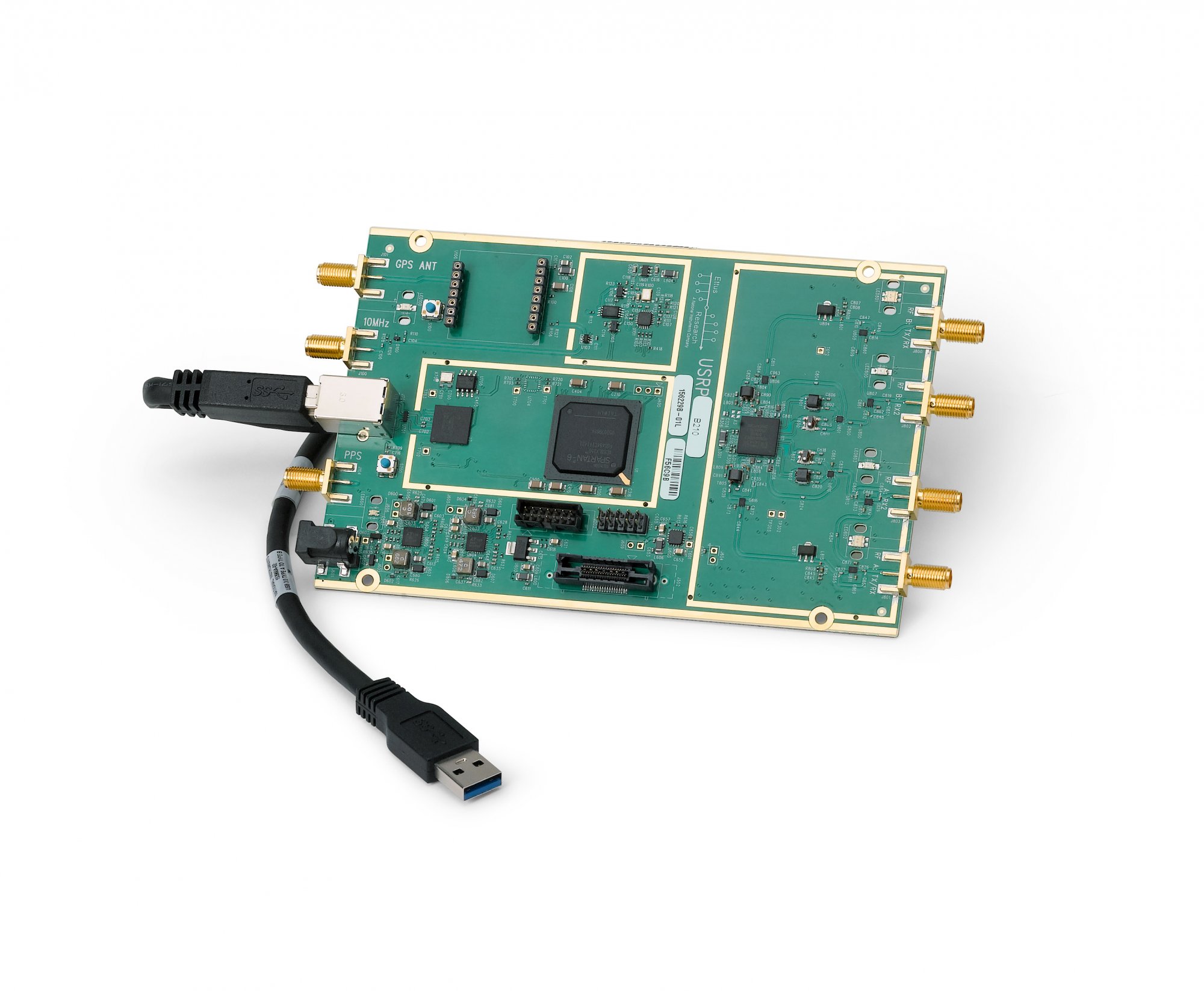

USRP B210 (PN 782981-01) — программно-определяемая радиосистема (SDR) от Ettus Research с диапазоном 70 МГц–6 ГГц, поддержкой 2×2 MIMO и ПЛИС FPGA Xilinx Spartan-6. Оптимальное решение для разработки беспроводных систем связи, ГНСС, LTE/5G, Wi-Fi, радиолокации и цифровой обработки сигналов. Полностью совместима с GNU Radio, UHD, MATLAB, Python и LabVIEW, что делает её одной из самых востребованных платформ для науки, образования и промышленности.
USRP B210 (PN 782981-01) — универсальная программно-определяемая радиосистема (Software Defined Radio, SDR), разработанная компанией Ettus Research (National Instruments). Благодаря широкому диапазону рабочих частот от 70 МГц до 6 ГГц, поддержке 2×2 MIMO, программируемой FPGA и открытой архитектуре устройство стало одной из самых популярных SDR-платформ и отраслевым стандартом для научных исследований, разработки беспроводных систем связи и образовательных проектов.
USRP B210 сочетает высокую производительность, компактные размеры и доступную стоимость, что делает его оптимальным решением для университетов, научно-исследовательских институтов, промышленных предприятий, разработчиков радиоэлектронных систем и интеграторов.
В основе устройства используется высокоинтегрированный радиочастотный приемопередатчик Analog Devices AD9361, обеспечивающий непрерывный диапазон рабочих частот от 70 МГц до 6 ГГц и мгновенную полосу обработки сигналов до 56 МГц. Это позволяет использовать платформу практически во всех современных стандартах беспроводной связи и радиоизмерений.
Цифровая обработка сигналов реализована на базе программируемой логической интегральной схемы Xilinx Spartan-6 XC6SLX150 FPGA, которая обеспечивает высокую производительность и возможность реализации пользовательских алгоритмов цифровой обработки сигналов непосредственно на аппаратном уровне.
Передача данных осуществляется по высокоскоростному интерфейсу USB 3.0 SuperSpeed, обеспечивающему скорость обмена, достаточную для работы с широкополосными IQ-сигналами в режиме реального времени. Максимальная частота дискретизации составляет 61,44 MS/s, что позволяет реализовывать широкий спектр исследовательских и прикладных задач.
Полная поддержка программного пакета USRP Hardware Driver (UHD) обеспечивает совместимость с большинством современных SDR-платформ и инструментов разработки. Пользователи могут быстро начать работу с GNU Radio, GNU Radio Companion, MATLAB, Simulink, Python, LabVIEW, C/C++, srsRAN, OpenAirInterface, OpenBTS и другими программными средствами без необходимости разработки низкоуровневых драйверов.
Благодаря единому API UHD разработанные приложения легко масштабируются и могут быть перенесены на более производительные модели семейства USRP, включая USRP X310, X410, N320 и другие платформы Ettus Research.
Основные преимущества
• Широкий диапазон рабочих частот (70 МГц – 6 ГГц) — поддержка большинства современных беспроводных технологий и радиочастотных приложений.
• 2×2 MIMO — два независимых приемопередающих канала для исследований MIMO-систем, пространственной обработки сигналов и фазированных антенных решеток.
• Полоса обработки до 56 МГц — возможность работы с широкополосными сигналами и современными цифровыми стандартами связи.
• ПЛИС Xilinx Spartan-6 — реализация пользовательских алгоритмов цифровой обработки сигналов, фильтрации, модуляции и демодуляции.
• Высокоскоростной интерфейс USB 3.0 — удобное подключение к ПК без необходимости установки дополнительных плат.
• Открытая программная архитектура — полная поддержка UHD, GNU Radio, MATLAB, Python, LabVIEW и других популярных инструментов разработки.
• Масштабируемость решений — возможность перехода на старшие модели USRP без существенного изменения программного обеспечения.
Технические характеристики
| Параметр | Значение |
| Модель | Ettus Research USRP B210 |
| Артикул (P/N) | 782981-01 |
| Тип устройства | Программно-определяемая радиосистема (Software Defined Radio, SDR) |
| Диапазон рабочих частот | 70 МГц – 6 ГГц |
| Количество каналов | 2 приёмника / 2 передатчика (2×2 MIMO) |
| Максимальная мгновенная полоса | До 56 МГц |
| RF-трансивер | Analog Devices AD9361 |
| ПЛИС | Xilinx Spartan-6 XC6SLX150 |
| Максимальная частота дискретизации | До 61,44 MS/s |
| Разрядность АЦП/ЦАП | 12 бит |
| Интерфейс подключения | USB 3.0 SuperSpeed |
| RF-разъёмы | SMA (RX/TX) |
| Опорная частота | Встроенный генератор с возможностью внешней синхронизации (10 МГц, PPS) |
| Поддерживаемые ОС | Windows, Linux, macOS |
| Поддерживаемое ПО | UHD, GNU Radio, MATLAB, Simulink, LabVIEW, Python, C++, OpenAirInterface, srsRAN |
| Питание | USB 3.0 / внешний источник питания (в зависимости от режима работы) |
| Размеры | 120 × 80 × 35 мм (ориентировочно) |
| Масса | около 300 г |
USRP B210 успешно применяется для разработки, исследований и испытаний современных радиоэлектронных систем в различных областях:
• программно-определяемая радиосвязь (SDR);
• цифровая обработка сигналов (DSP);
• исследования LTE, LTE-A и 5G NR;
• разработка систем Wi-Fi, Bluetooth, ZigBee и LoRa;
• GNSS (GPS, ГЛОНАСС, Galileo, BeiDou);
• радиомониторинг и анализ спектра;
• когнитивное радио;
• MIMO-системы и технологии Beamforming;
• фазированные антенные решетки;
• радиолокационные системы (Pulse Radar, FMCW Radar, Passive Radar);
• радиопеленгация;
• спутниковые системы связи;
• разработка и тестирование протоколов беспроводной связи;
• образовательные лаборатории;
• научные исследования;
• быстрое прототипирование радиоэлектронных устройств.
Почему выбирают Ettus USRP B210:
Ettus USRP B210 является одной из наиболее востребованных SDR-платформ благодаря сочетанию функциональности, надежности и доступной стоимости. Устройство позволяет перейти от моделирования алгоритмов к работе с реальными радиосигналами без разработки собственной аппаратной части.
Благодаря открытой архитектуре, широкой поддержке профессионального программного обеспечения и активному мировому сообществу разработчиков USRP B210 используется тысячами университетов, исследовательских центров и инженерных компаний по всему миру.
Поддержка программного обеспечения
USRP B210 полностью совместим с наиболее популярными средствами разработки и исследования радиосистем:
• UHD (USRP Hardware Driver);
• GNU Radio;
• GNU Radio Companion;
• MATLAB;
• Simulink;
• LabVIEW;
• Python;
• C/C++;
• OpenAirInterface;
• srsRAN;
• OpenBTS;
• HDSDR.
Комплект поставки
В стандартный комплект поставки входят:
• программно-определяемая радиосистема Ettus Research USRP B210;
• кабель USB 3.0;
• внешний источник питания (при необходимости);
• руководство пользователя;
• документация производителя.
Дополнительные аксессуары
Для расширения возможностей платформы рекомендуется использовать:
• широкополосные антенны;
• GPSDO для высокоточной синхронизации;
• внешние опорные генераторы 10 МГц;
• предусилители (LNA);
• усилители мощности (PA);
• полосовые фильтры;
• аттенюаторы;
• коаксиальные кабели и переходники SMA;
• экранированные испытательные комплекты.
Почему стоит купить Ettus USRP B210 в STEM Instruments
Компания «СТЕМ Инструментс» предлагает не только поставку оборудования, но и комплексную инженерную поддержку проектов. Мы помогаем подобрать оптимальную конфигурацию SDR-платформы, консультируем по вопросам совместимости оборудования и программного обеспечения, рекомендуем необходимые аксессуары и оказываем техническое сопровождение на всех этапах реализации проекта.
Наши специалисты имеют опыт работы с решениями Ettus Research, National Instruments, GNU Radio, PXI и другими современными технологиями в области радиоэлектроники, цифровой обработки сигналов и программно-определяемых радиосистем.
