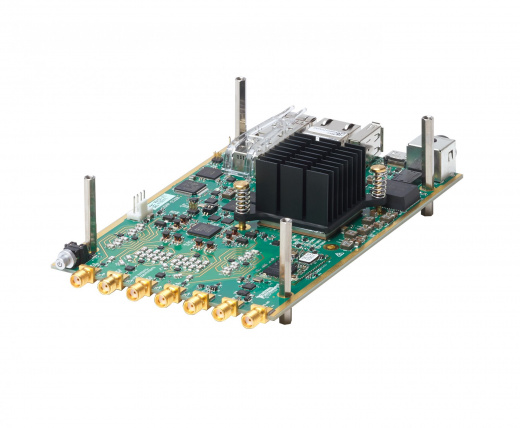

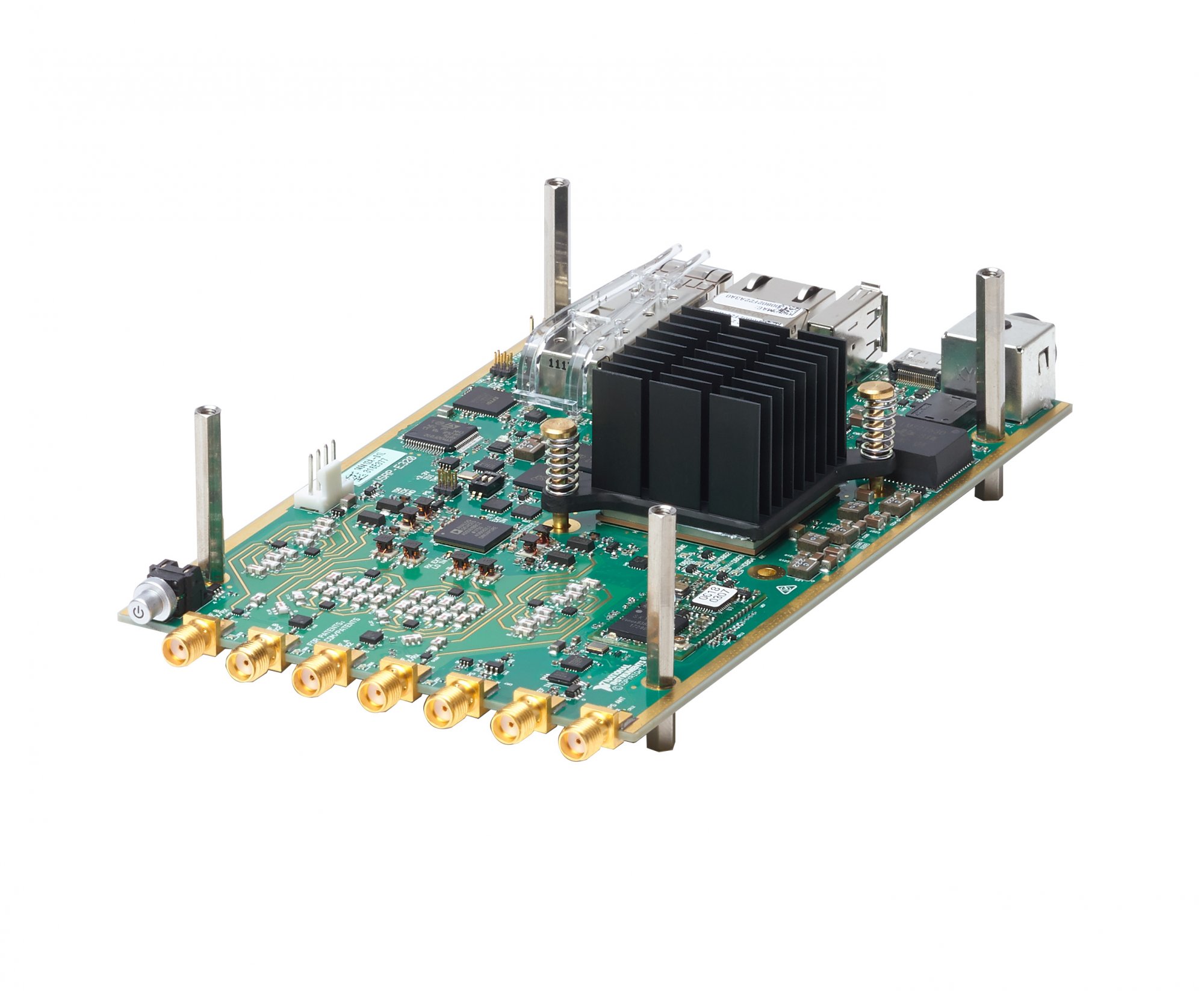

USRP E320 (PN 786694-01) — высокопроизводительная встроенная программно-определяемая радиосистема (Embedded SDR) с диапазоном частот 70 МГц–6 ГГц, поддержкой 2×2 MIMO, полосой обработки до 56 МГц, платформой Xilinx Zynq-7045 SoC и интерфейсом 10 Gigabit Ethernet. Предназначена для промышленной эксплуатации, удаленного радиомониторинга, БПЛА, ГНСС, DSP и автономных SDR-комплексов.
USRP E320 (PN 786694-01) — высокопроизводительная встроенная программно-определяемая радиосистема (Embedded Software Defined Radio, SDR), разработанная компанией Ettus Research для построения автономных, промышленных и распределённых радиотехнических комплексов. Платформа сочетает мощную вычислительную архитектуру, встроенную операционную систему Linux и возможность как полностью автономной работы, так и потоковой передачи IQ-данных по сети со скоростью до 10 Gigabit Ethernet.
По сравнению с моделями USRP E310/E312/E313, новая платформа получила:
• ПЛИС FPGA примерно в 4 раза большей логической емкости;
• поддержку 10 Gigabit Ethernet (SFP+);
• аппаратную платформу RFNoC;
• значительно более высокую производительность цифровой обработки;
• расширенные возможности удаленного управления и восстановления системы.
Основой системы является Xilinx Zynq-7045 SoC, объединяющий:
• двухъядерный процессор ARM Cortex-A9 800 МГц;
• FPGA Xilinx 7-Series;
• 1 ГБ DDR3 для ARM;
• 2 ГБ DDR3 для FPGA.
Такая архитектура позволяет выполнять сложную цифровую обработку непосредственно внутри устройства, снижая нагрузку на внешний компьютер и минимизируя задержки передачи данных.
Радиочастотная часть построена на основе Analog Devices AD9361, обеспечивающего:
• диапазон частот 70 МГц – 6 ГГц;
• поддержку 2×2 MIMO;
• мгновенную полосу обработки до 56 МГц;
• встроенные банки RX/TX-фильтров.
Благодаря использованию AD9361 платформа полностью совместима с существующим программным обеспечением UHD и многочисленными SDR-приложениями.
Одной из ключевых особенностей Ettus USRP E320 является возможность эксплуатации как Embedded SDR, так и сетевого SDR. Пользователь может запускать приложения непосредственно на встроенном ARM-процессоре либо передавать широкополосные IQ-потоки через интерфейс 10 Gigabit Ethernet, что делает платформу оптимальным выбором для удалённых объектов, распределённых измерительных комплексов, интеллектуальных транспортных систем и промышленных решений.
Платформа оснащена встроенным GPSDO, поддержкой внешней синхронизации по 10 МГц и PPS, встроенным 9-осевым IMU, сторожевым таймером (Watchdog), системой удалённого управления и работает под управлением OpenEmbedded Linux. Полностью поддерживаются UHD, RFNoC, GNU Radio, MATLAB, Simulink, Python, C/C++ и другие профессиональные средства разработки SDR.
Основные преимущества
• Высокопроизводительная Embedded SDR-платформа промышленного класса.
• ПЛИС в 4 раза большей емкости, чем у серии E31x.
• Поддержка 10 Gigabit Ethernet (SFP+).
• Диапазон частот 70 МГц – 6 ГГц.
• Поддержка 2×2 MIMO.
• Полоса обработки сигналов до 56 МГц.
• Встроенный GPSDO и поддержка внешней синхронизации.
• Полная поддержка RFNoC.
• Удаленное управление и восстановление системы.
• Возможность автономной работы под OpenEmbedded Linux.
| Параметр | Значение |
| Модель | Ettus Research USRP E320 |
| Артикул (P/N) | 786694-01 |
| Тип устройства | Embedded SDR |
| Диапазон частот | 70 МГц – 6 ГГц |
| Количество каналов | 2 RX / 2 TX |
| Поддержка MIMO | 2×2 |
| Полоса обработки | До 56 МГц |
| RF-трансивер | Analog Devices AD9361 |
| ПЛИС FPGA | Xilinx Zynq-7045 SoC |
| Процессор | Dual ARM Cortex-A9 800 МГц |
| Память ARM | 1 ГБ DDR3 |
| Память FPGA | 2 ГБ DDR3 |
| Интерфейсы | 10GbE SFP+, 1GbE RJ45, USB Host, microUSB |
| Синхронизация | GPSDO, 10 МГц, PPS |
| Дополнительные датчики | 9-осевой IMU |
| Операционная система | OpenEmbedded Linux |
| Поддерживаемое ПО | UHD, RFNoC, GNU Radio, MATLAB, Simulink, Python, C/C++ |
Ettus USRP E320 предназначен для построения профессиональных автономных SDR-комплексов:
• удалённый радиомониторинг;
• интеллектуальные транспортные системы;
• БПЛА;
• GNSS;
• системы промышленной автоматизации;
• цифровая обработка сигналов (DSP);
• когнитивное радио;
• IoT и IIoT;
• распределённые измерительные системы;
• мобильные лаборатории;
• научные исследования;
• образовательные проекты;
• испытательные SDR-комплексы;
• системы связи специального назначения.
Поддержка программного обеспечения
USRP E320 полностью совместим с:
• UHD (USRP Hardware Driver);
• RFNoC;
• GNU Radio;
• GNU Radio Companion;
• MATLAB;
• Simulink;
• Python;
• C/C++;
• OpenEmbedded Linux;
• Xilinx Vivado.
Комплект поставки
В стандартный комплект входят:
• программно-определяемая радиосистема Ettus USRP E320;
• блок питания;
• кабель Gigabit Ethernet;
• адаптер SFP+ → RJ45;
• кабель Micro-USB;
• карта памяти microSD с предустановленной системой;
• ключ Torx T8;
• руководство по быстрому запуску.
Дополнительные аксессуары
Для построения профессиональных SDR-комплексов рекомендуется использовать:
• сетевые адаптеры 10 Gigabit Ethernet;
• кабели и модули SFP+;
• OctoClock CDA-2990;
• активные GPS-антенны;
• широкополосные антенны;
• малошумящие усилители (LNA);
• усилители мощности (PA);
• полосовые фильтры;
• внешние генераторы опорной частоты;
• защищённые транспортировочные кейсы.
Почему стоит купить USRP E320 в STEM Instruments
Компания «СТЕМ Инструментс» поставляет оригинальные SDR-платформы Ettus Research и оказывает инженерную поддержку при реализации проектов любой сложности. Мы консультируем по вопросам построения распределённых SDR-комплексов, разработки на базе GNU Radio, RFNoC, FPGA, цифровой обработки сигналов и высокоскоростной передачи IQ-данных по 10 Gigabit Ethernet, сопровождая проекты от выбора оборудования до ввода системы в эксплуатацию.
