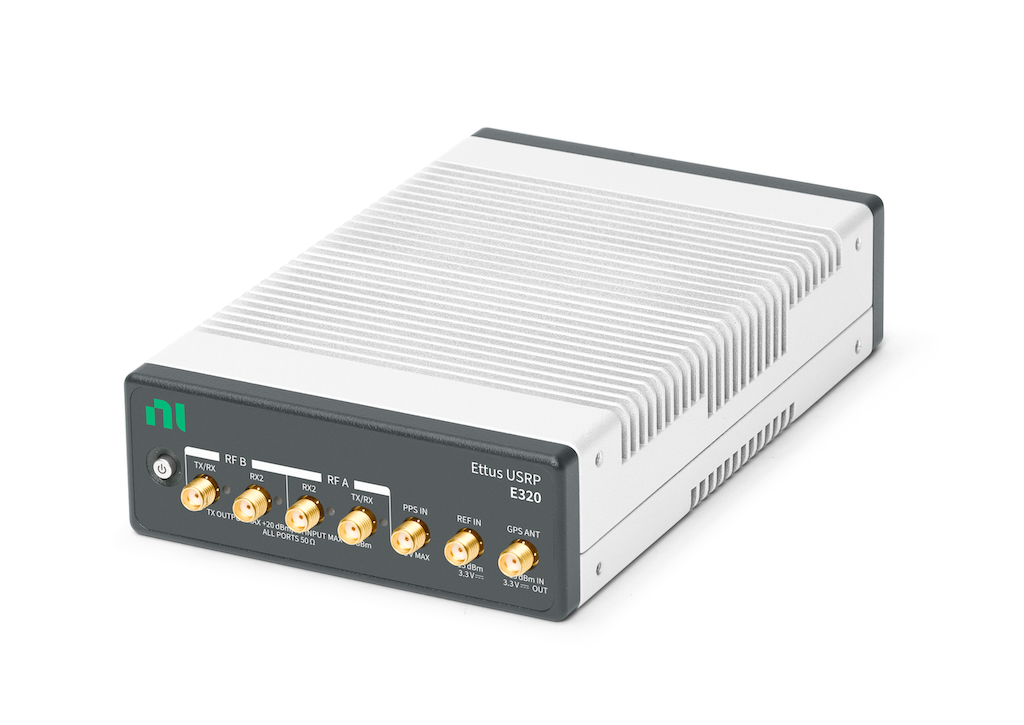

USRP E320 (PN 786189-01) — высокопроизводительная встроенная программно-определяемая радиосистема (Embedded SDR) в промышленном корпусе с пассивным охлаждением, диапазоном 70 МГц–6 ГГц, поддержкой 2×2 MIMO, полосой обработки до 56 МГц, платформой Xilinx Zynq-7045 SoC и интерфейсом 10 Gigabit Ethernet. Предназначена для промышленной эксплуатации, удалённого радиомониторинга, GNSS, БПЛА и автономных SDR-комплексов.
USRP E320 (PN 786189-01) — высокопроизводительная встроенная программно-определяемая радиосистема (Embedded Software Defined Radio, SDR) промышленного класса, разработанная компанией Ettus Research для непрерывной эксплуатации в составе автономных, распределённых и промышленных радиотехнических комплексов. В отличие от исполнения Только плата (Board Only), данная модификация поставляется в полностью собранном алюминиевом корпусе с пассивным охлаждением и готова к эксплуатации сразу после установки.
Платформа сочетает вычислительные возможности встроенной системы Xilinx Zynq-7045 SoC, высокоскоростную передачу IQ-данных по 10 Gigabit Ethernet и возможность автономной работы под управлением встроенной операционной системы OpenEmbedded Linux.
В основе системы используется Xilinx Zynq-7045 SoC, объединяющая:
• двухъядерный процессор ARM Cortex-A9 (800 МГц);
• ПЛИС семейства Xilinx 7-Серии;
• 1 ГБ DDR3 для ARM;
• 2 ГБ DDR3 для FPGA.
По сравнению с линейкой USRP E31x, платформа предоставляет примерно в четыре раза больше ресурсов ПЛИС FPGA, поддержку RFNoC, значительно более высокую производительность потоковой обработки данных, улучшенные средства удалённого управления и восстановления системы, а также интерфейс 10 Gigabit Ethernet для передачи широкополосных IQ-потоков.
Радиочастотный тракт построен на базе Analog Devices AD9361, обеспечивающего:
• диапазон рабочих частот 70 МГц – 6 ГГц;
• поддержку 2×2 MIMO;
• мгновенную полосу обработки до 56 МГц;
• встроенные RX/TX фильтры.
Благодаря полной совместимости с программным стеком UHD, пользователи могут переносить существующие SDR-проекты практически без изменений.
Одной из ключевых особенностей USRP E320 Full Enclosure является промышленное исполнение. Герметичный алюминиевый корпус с пассивным охлаждением обеспечивает высокую надежность при круглосуточной эксплуатации, исключая необходимость использования вентиляторов и снижая требования к обслуживанию оборудования. Платформа может использоваться как автономный вычислительный узел SDR или как сетевой радиомодуль с передачей IQ-потоков по 10 Gigabit Ethernet.
Для синхронизации предусмотрены:
• встроенный GPSDO;
• вход опорной частоты 10 МГц;
• вход PPS;
• встроенный 9-осевой IMU.
Поддерживаются UHD, RFNoC, GNU Radio, GNU Radio Companion, MATLAB, Simulink, Python, C/C++, LabVIEW и другие профессиональные инструменты разработки SDR.
Основные преимущества
• Полностью готовое к эксплуатации промышленное исполнение в алюминиевом корпусе.
• Пассивное охлаждение без вентиляторов.
• Диапазон частот 70 МГц – 6 ГГц.
• Поддержка 2×2 MIMO.
• Полоса обработки сигналов до 56 МГц.
• Xilinx Zynq-7045 SoC с увеличенными ресурсами FPGA.
• Высокоскоростной интерфейс 10 Gigabit Ethernet (SFP+).
• Поддержка RFNoC для аппаратного ускорения обработки сигналов.
• Встроенный GPSDO, IMU и развитые средства синхронизации.
• Автономная работа под OpenEmbedded Linux.
Технические характеристики
| Параметр | Значение |
| Модель | Ettus Research USRP E320 |
| Артикул (P/N) | 786189-01 |
| Исполнение | Full Enclosure |
| Тип устройства | Embedded SDR |
| Диапазон частот | 70 МГц – 6 ГГц |
| Количество каналов | 2 RX / 2 TX |
| Поддержка MIMO | 2×2 |
| Полоса обработки | До 56 МГц |
| RF-трансивер | Analog Devices AD9361 |
| ПЛИС (FPGA) | Xilinx Zynq-7045 SoC |
| Процессор | Dual ARM Cortex-A9 800 МГц |
| Память ARM | 1 ГБ DDR3 |
| Память FPGA | 2 ГБ DDR3 |
| Интерфейсы | 10GbE SFP+, 1GbE RJ45, USB Host, microUSB |
| Синхронизация | GPSDO, 10 МГц, PPS |
| Дополнительные датчики | 9-осевой IMU |
| Операционная система | OpenEmbedded Linux |
| Поддерживаемое ПО | UHD, RFNoC, GNU Radio, MATLAB, Simulink, Python, C/C++, LabVIEW |
Области применения
Ettus USRP E320 предназначен для:
• промышленного радиомониторинга;
• распределённых SDR-систем;
• интеллектуальных транспортных систем;
• БПЛА;
• ГНСС;
• когнитивного радио;
• цифровой обработки сигналов (DSP);
• испытательных SDR-комплексов;
• удалённых измерительных систем;
• научных исследований;
• образовательных лабораторий;
• систем связи специального назначения.
Поддержка программного обеспечения
USRP E320 полностью совместим с:
• UHD (USRP Hardware Driver);
• RFNoC;
• GNU Radio;
• GNU Radio Companion;
• MATLAB;
• Simulink;
• Python;
• C/C++;
• LabVIEW;
• OpenEmbedded Linux;
• Xilinx Vivado.
Комплект поставки
В стандартный комплект входят:
• программно-определяемая радиосистема Ettus USRP E320 в промышленном корпусе;
• внешний блок питания;
• кабель Gigabit Ethernet;
• адаптер SFP+ → RJ45;
• кабель Micro-USB;
• карта памяти microSD с установленной системой;
• ключ Torx T8;
• руководство по быстрому запуску.
Дополнительные аксессуары
Для построения профессиональных SDR-комплексов рекомендуется использовать:
• сетевые карты 10 Gigabit Ethernet;
• SFP+ DAC-кабели и оптические трансиверы;
• OctoClock CDA-2990;
• активные GPS-антенны;
• широкополосные антенны;
• малошумящие усилители (LNA);
• усилители мощности (PA);
• полосовые фильтры;
• внешние генераторы опорной частоты;
• промышленные монтажные комплекты.
Почему стоит купить Ettus USRP E320 в STEM Instruments
Компания «СТЕМ Инструментс» поставляет оригинальные SDR-платформы Ettus Research и оказывает инженерную поддержку при реализации проектов любой сложности. Мы консультируем по вопросам разработки распределённых SDR-комплексов, построения систем радиомониторинга, использования RFNoC, FPGA-разработки и высокоскоростной передачи IQ-данных по 10 Gigabit Ethernet, сопровождая проекты от подбора оборудования до ввода системы в эксплуатацию.
