USRP N300 (PN 785066-01) — высокопроизводительная сетевая программно-определяемая радиосистема (Networked SDR) с диапазоном частот 10 МГц–6 ГГц, поддержкой 2×2 MIMO, полосой обработки до 100 МГц, платформой Xilinx Zynq-7035 SoC, двумя интерфейсами 10 Gigabit Ethernet (SFP+) и встроенным GPSDO. Предназначена для 5G, радиомониторинга, ГНСС, MIMO и промышленных SDR-комплексов.

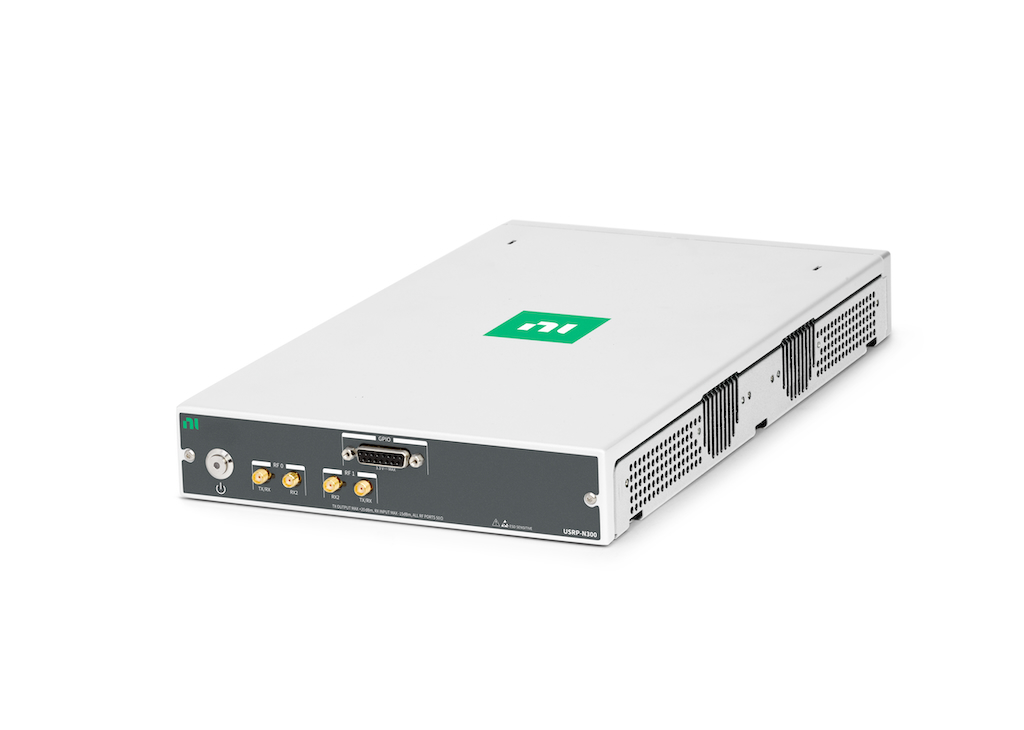

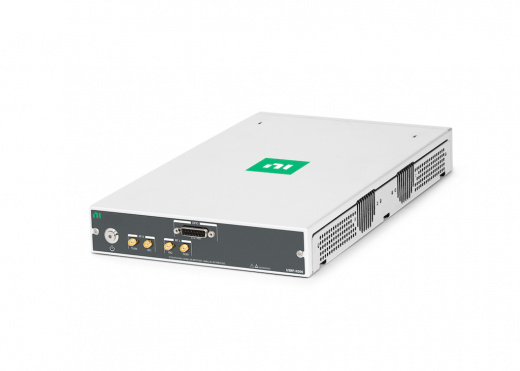

USRP N300 (PN 785066-01) — высокопроизводительная сетевая программно-определяемая радиосистема (Networked Software Defined Radio, SDR), разработанная компанией Ettus Research для построения распределённых радиосистем, удалённых SDR-комплексов, современных беспроводных сетей и научных исследований. Платформа сочетает производительность встроенной вычислительной системы, возможность автономной работы под Linux и высокоскоростную передачу IQ-данных по сети 10 Gigabit Ethernet.
В отличие от серии USRP N200/N210, где использовались сменные ВЧ-модули (daughterboards), Ettus USRP N300 представляет собой полностью интегрированную SDR-платформу с современным радиочастотным трактом на базе Analog Devices AD9371. Это обеспечивает более высокую производительность, улучшенные радиочастотные характеристики и существенно большую полосу обработки сигналов.
Основой системы является Xilinx Zynq-7035 SoC, объединяющая:
• двухъядерный процессор ARM Cortex-A9 (800 МГц);
• производительную ПЛИС FPGA Xilinx серии Zynq;
• встроенную операционную систему OpenEmbedded Linux.
Такая архитектура позволяет запускать пользовательские приложения непосредственно на устройстве или использовать его как высокоскоростной сетевой SDR-модуль.
Радиочастотная часть построена на основе AD9371 RFIC, обеспечивающего:
• диапазон рабочих частот 10 МГц – 6 ГГц;
• поддержку 2×2 MIMO;
• мгновенную полосу обработки до 100 МГц на канал;
• встроенные банки RX/TX-фильтров;
• высокую линейность и динамический диапазон.
Одной из ключевых особенностей USRP N300 является развитая сетевая архитектура.
Устройство оснащено:
• двумя портами SFP+ с поддержкой 1/10 Gigabit Ethernet и Aurora;
• отдельным портом Gigabit Ethernet RJ45 для управления;
• встроенным GPSDO;
• поддержкой синхронизации по 10 МГц, PPS и протоколу White Rabbit, обеспечивающему высокоточную синхронизацию нескольких удалённых SDR-узлов даже при отсутствии GPS.
Платформа поддерживает удалённое администрирование, обновление встроенного ПО, самодиагностику, мониторинг состояния системы и восстановление после сбоев без физического доступа к устройству, что делает её оптимальным решением для непрерывной эксплуатации в распределённых сетях. (Ettus)
USRP N300 полностью совместим с UHD, RFNoC, GNU Radio, GNU Radio Companion, MATLAB, Simulink, Python, C/C++ и LabVIEW, обеспечивая простую интеграцию в существующие SDR-проекты.
Основные преимущества
• Полностью интегрированная SDR-платформа без сменных ВЧ-модулей.
• Диапазон частот 10 МГц – 6 ГГц.
• Поддержка 2×2 MIMO.
• Полоса обработки сигналов до 100 МГц.
• Высокопроизводительная FPGA Xilinx Zynq-7035 SoC.
• Два интерфейса 10 Gigabit Ethernet (SFP+).
• Встроенный GPSDO.
• Поддержка синхронизации White Rabbit.
• Полная поддержка RFNoC.
• Возможность автономной работы под OpenEmbedded Linux.
| Параметр | Значение |
| Модель | Ettus Research USRP N300 |
| Артикул (P/N) | 785066-01 |
| Тип устройства | Networked SDR |
| Диапазон частот | 10 МГц – 6 ГГц |
| Количество каналов | 2 RX / 2 TX |
| Поддержка MIMO | 2×2 |
| Полоса обработки | До 100 МГц |
| ВЧ-трансивер | Analog Devices AD9371 |
| ПЛИС FPGA | Xilinx Zynq-7035 SoC |
| Процессор | Dual ARM Cortex-A9 800 МГц |
| Интерфейсы | 2× SFP+ (1/10GbE, Aurora), RJ45 Gigabit Ethernet, USB Host, Micro-USB |
| Синхронизация | GPSDO, 10 МГц, PPS, White Rabbit |
| Операционная система | OpenEmbedded Linux |
| Поддерживаемое ПО | UHD, RFNoC, GNU Radio, MATLAB, Simulink, Python, C/C++, LabVIEW |
Области применения
Ettus USRP N300 широко используется для решения следующих задач:
• исследования сетей 4G LTE и 5G NR;
• разработка SDR-систем;
• цифровая обработка сигналов (DSP);
• системы MIMO;
• фазированные антенные решётки;
• ГНСС;
• когнитивное радио;
• радиомониторинг;
• распределённые измерительные комплексы;
• спутниковая связь;
• удалённые SDR-узлы;
• научные исследования;
• образовательные лаборатории.
Поддержка программного обеспечения
USRP N300 полностью совместим с:
• UHD (USRP Hardware Driver);
• RFNoC;
• GNU Radio;
• GNU Radio Companion;
• MATLAB;
• Simulink;
• Python;
• C/C++;
• LabVIEW;
• OpenEmbedded Linux;
• Xilinx Vivado.
Комплект поставки
В стандартный комплект входят:
• программно-определяемая радиосистема Ettus USRP N300;
• внешний блок питания;
• кабель Gigabit Ethernet;
• кабель Micro-USB;
• руководство по быстрому запуску.
Кабели SFP+, оптические трансиверы и GPS-антенна приобретаются отдельно в зависимости от конфигурации системы.
Дополнительные аксессуары
Для построения профессионального SDR-комплекса рекомендуется использовать:
• сетевые адаптеры 10 Gigabit Ethernet;
• SFP+ DAC-кабели и оптические трансиверы;
• OctoClock CDA-2990;
• активные GPS-антенны;
• широкополосные антенны;
• малошумящие усилители (LNA);
• усилители мощности (PA);
• полосовые фильтры;
• внешние генераторы опорной частоты;
• высококачественные RF-кабели и переходники.
Почему стоит купить Ettus USRP N300 в STEM Instruments
Компания «СТЕМ Инструментс» поставляет оригинальные SDR-платформы Ettus Research и оказывает инженерную поддержку при построении распределённых SDR-комплексов, разработке систем связи нового поколения и интеграции программно-определяемых радиосистем. Мы консультируем по вопросам GNU Radio, RFNoC, FPGA, цифровой обработки сигналов, синхронизации White Rabbit и высокоскоростной передачи IQ-данных по 10 Gigabit Ethernet, сопровождая проекты на всех этапах — от выбора оборудования до ввода комплекса в эксплуатацию.
