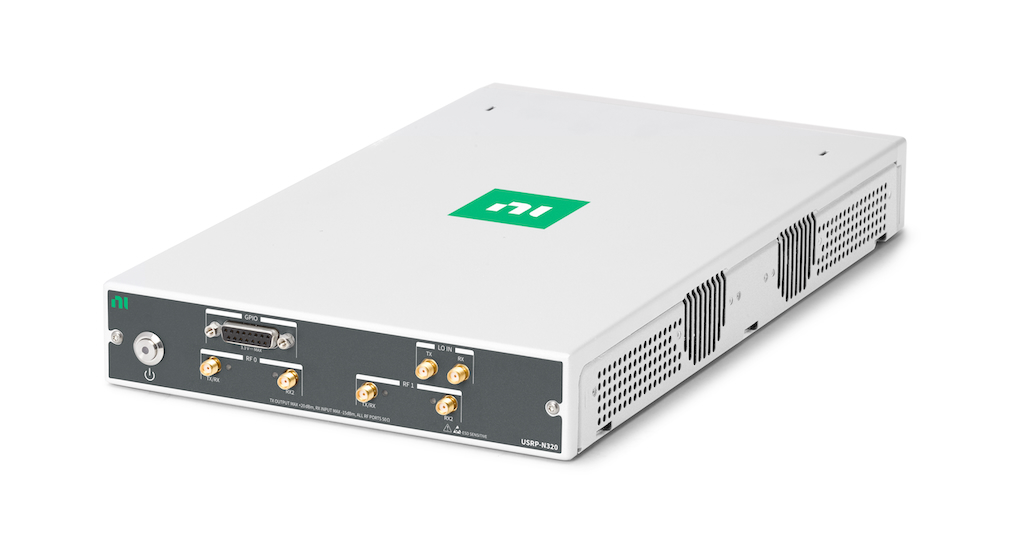

USRP N320 (PN 786503-01) — высокопроизводительная сетевая программно-определяемая радиосистема (Networked SDR) с диапазоном 3 МГц–6 ГГц, поддержкой 2×2 MIMO, полосой обработки до 200 МГц на канал, платформой Xilinx Zynq-7100 SoC, интерфейсами 2×10GbE SFP+, QSFP+, встроенным GPSDO и поддержкой RFNoC. Предназначена для 5G, MIMO, радиомониторинга, GNSS и распределённых SDR-комплексов.
USRP N320 (PN 786503-01) — современная высокопроизводительная сетевая программно-определяемая радиосистема (Networked Software Defined Radio, SDR), разработанная компанией Ettus Research для построения масштабируемых распределённых радиосистем, сетей нового поколения, многоканальных испытательных стендов и научно-исследовательских комплексов. Устройство ориентировано на непрерывную эксплуатацию в крупных SDR-инфраструктурах и отличается высокой отказоустойчивостью, расширенными средствами удалённого администрирования и увеличенной полосой обработки сигналов.
В отличие от моделей N300/N310, использующих трансиверы AD9371 с полосой до 100 МГц, Ettus USRP N320 построен на новой собственной радиочастотной архитектуре Ettus Research, обеспечивающей до 200 МГц мгновенной полосы обработки на каждый канал при сохранении диапазона рабочих частот от 3 МГц до 6 ГГц. Это делает платформу оптимальным выбором для широкополосного радиомониторинга, современных систем связи и исследований 5G.
В основе системы используется Xilinx Zynq-7100 SoC, объединяющая:
• двухъядерный процессор ARM Cortex-A9;
• высокопроизводительную ПЛИС FPGA семейства Zynq;
• встроенную операционную систему OpenEmbedded Linux;
• возможность автономной обработки сигналов непосредственно на устройстве.
Поддерживается работа как в полностью автономном режиме, так и в режиме высокоскоростной потоковой передачи IQ-данных на внешний вычислительный сервер.
Ettus USRP N320 оснащён:
• 2 независимыми каналами RX;
• 2 независимыми каналами TX;
• полосой обработки до 200 МГц на канал;
• встроенными банками полосовых фильтров;
• 14-битным АЦП;
• 16-битным ЦАП.
Поддерживаются мастер-тактовые частоты 200 / 245,76 / 250 МГц, что позволяет эффективно использовать устройство в системах LTE, 5G NR, спутниковой связи и широкополосного анализа спектра.
Одной из главных особенностей USRP N320 является развитая инфраструктура передачи данных и синхронизации. Платформа оборудована:
• двумя портами SFP+ (1/10 Gigabit Ethernet и Aurora);
• одним портом QSFP+;
• отдельным интерфейсом Gigabit Ethernet RJ45 для управления;
• встроенным GPSDO;
• входами 10 МГц, PPS;
• внешними входами TX LO и RX LO;
• поддержкой синхронизации White Rabbit.
Благодаря возможности подачи внешнего локального генератора (LO) устройство позволяет строить большие фазово-когерентные MIMO-системы и распределённые радиокомплексы с высокой точностью синхронизации.
Ettus USRP N320 полностью совместим с UHD, RFNoC, GNU Radio, MATLAB, Simulink, Python, C/C++ и LabVIEW, что обеспечивает простую интеграцию как в исследовательские проекты, так и в промышленные решения.
Основные преимущества
• Диапазон частот 3 МГц – 6 ГГц.
• Полоса обработки до 200 МГц на каждый канал.
• 2 независимых RX и 2 TX.
• Высокопроизводительная FPGA Xilinx Zynq-7100 SoC.
• Поддержка RFNoC.
• Два интерфейса 10 Gigabit Ethernet (SFP+).
• Интерфейс QSFP+ для высокоскоростного обмена данными.
• Встроенный GPSDO.
• Поддержка White Rabbit.
• Удалённое администрирование, диагностика и обновление встроенного ПО.
• Автономная работа под OpenEmbedded Linux.
| Параметр | Значение |
| Модель | Ettus Research USRP N320 |
| Артикул (P/N) | 786503-01 |
| Тип устройства | Networked SDR |
| Диапазон частот | 3 МГц – 6 ГГц |
| Количество каналов | 2 RX / 2 TX |
| Поддержка MIMO | 2×2 |
| Полоса обработки | До 200 МГц на канал |
| АЦП | 14 бит |
| ЦАП | 16 бит |
| ПЛИС FPGA | Xilinx Zynq-7100 SoC |
| Процессор | Dual ARM Cortex-A9 |
| Интерфейсы | 2× SFP+ (1/10GbE, Aurora), 1× QSFP+, RJ45 1GbE, USB Host, Micro-USB |
| Синхронизация | GPSDO, 10 МГц, PPS, White Rabbit, External TX/RX LO |
| Операционная система | OpenEmbedded Linux |
| Поддерживаемое ПО | UHD, RFNoC, GNU Radio, MATLAB, Simulink, Python, C/C++, LabVIEW |
Области применения
Ettus USRP N320 широко применяется для решения следующих задач:
• сети 5G NR;
• широкополосный радиомониторинг;
• когнитивное радио;
• цифровая обработка сигналов (DSP);
• фазированные антенные решётки;
• распределённые SDR-комплексы;
• ГНСС;
• спутниковая связь;
• испытательные стенды связи;
• научные исследования;
• университетские лаборатории;
• системы спектрального анализа;
• построение фазово-когерентных MIMO-систем.
Поддержка программного обеспечения
USRP N320 полностью совместим с:
• UHD (USRP Hardware Driver);
• RFNoC;
• GNU Radio;
• GNU Radio Companion;
• MATLAB;
• Simulink;
• Python;
• C/C++;
• LabVIEW;
• OpenEmbedded Linux;
• Xilinx Vivado Design Suite.
Комплект поставки
В стандартный комплект входят:
• программно-определяемая радиосистема Ettus USRP N320;
• внешний блок питания;
• кабель Gigabit Ethernet;
• руководство по быстрому запуску.
Кабели SFP+, QSFP+, GPS-антенна и оптические трансиверы приобретаются отдельно в зависимости от конфигурации проекта.
Дополнительные аксессуары
Для построения профессионального SDR-комплекса рекомендуется использовать:
• сетевые адаптеры 10 Gigabit Ethernet;
• SFP+ DAC-кабели;
• QSFP+ кабели;
• OctoClock CDA-2990;
• активные GPS-антенны;
• генераторы опорной частоты;
• широкополосные антенны;
• малошумящие усилители (LNA);
• усилители мощности (PA);
• полосовые фильтры;
• профессиональные RF-кабели и переходники.
