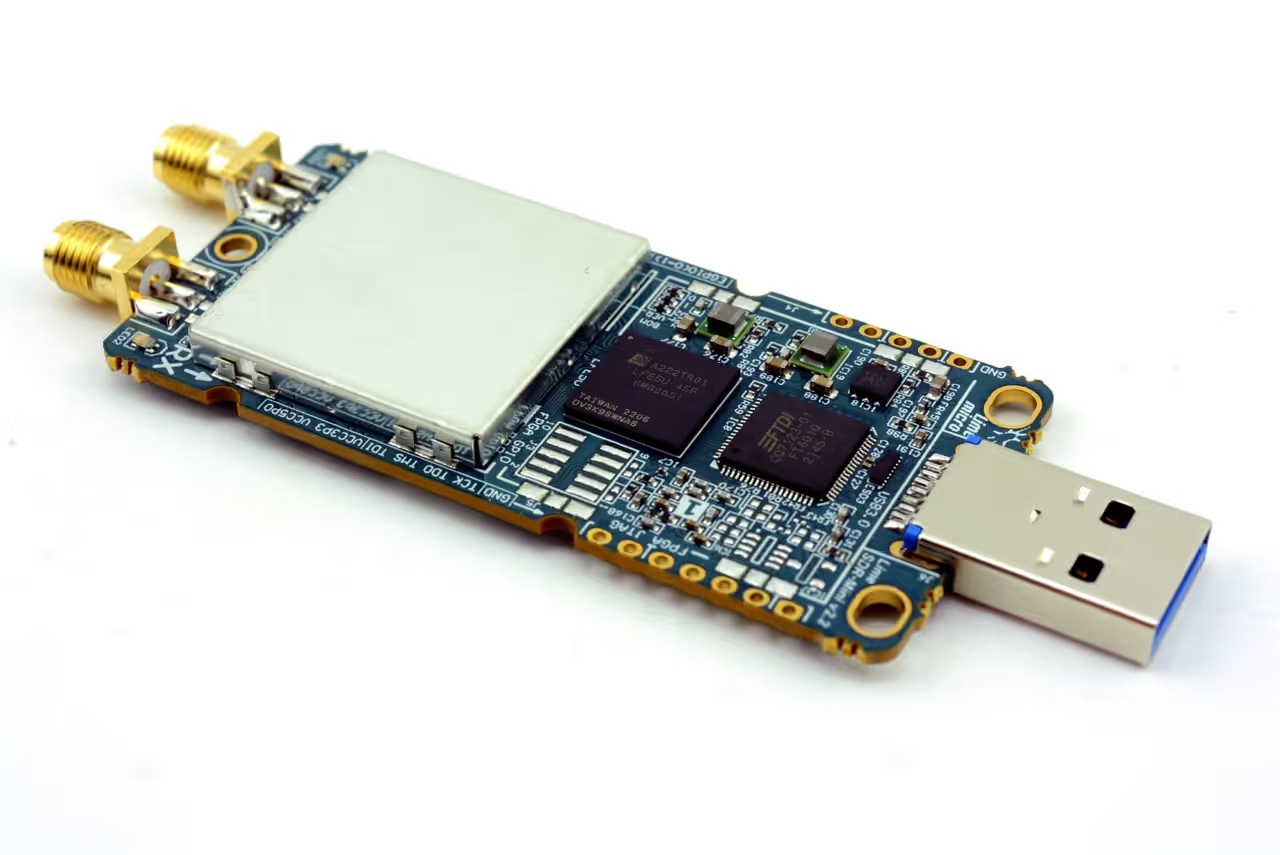

LimeSDR Mini 2.0 (CS-LIME-26) — компактная программно-определяемая радиосистема (SDR) компании Lime Microsystems, предназначенная для разработки, исследования, прототипирования и тестирования современных радиочастотных и беспроводных систем.
Устройство является развитием оригинальной LimeSDR Mini и сохраняет тот же компактный USB-форм-фактор и RF-трансивер LMS7002M, но оснащается новой программируемой FPGA Lattice Semiconductor ECP5 LFE5U-45F. Переход на ECP5 обеспечивает существенно более широкие возможности для реализации пользовательской цифровой обработки непосредственно на SDR-платформе.
Радиочастотная часть построена на LMS7002M, который обеспечивает программируемую настройку радиотракта и работу с широким диапазоном частот. На странице производителя Lime Microsystems для Mini 2.0 указано покрытие до 3,8 ГГц и полоса пропускания до 40 МГц. В разделе детальных спецификаций этой же страницы указан диапазон 10 МГц–3,5 ГГц. Поэтому для технического анализа данной SDR системы рекомендуется учитывать эту особенность формулировки производителя.
LimeSDR Mini 2.0 имеет один канал передачи и один канал приёма (1T1R) и поддерживает полный дуплекс, позволяя одновременно передавать и принимать радиосигналы. Частота дискретизации составляет до 30,72 MSPS, а разрядность — 12 бит. Максимальная выходная мощность передатчика составляет до 10 dBm в зависимости от рабочей частоты.
Цифровая обработка выполняется с использованием ПЛИС FPGA Lattice ECP5 LFE5U-45F. ПЛИС содержит около 44 тыс. LUT, 1944 Kb встроенной памяти, 351 Kb распределённой RAM, 72 аппаратных умножителя 18×18 бит, 4 PLL и 4 DLL. Это позволяет реализовывать пользовательские алгоритмы цифровой обработки, фильтрации, декимации, интерполяции и другие операции непосредственно на аппаратном уровне.
Передача данных между SDR и компьютером осуществляется через контроллер FTDI FT601 и интерфейс USB 3.0. Такой интерфейс позволяет использовать устройство с компьютерами различного класса и применять его для потоковой обработки широкополосных I/Q-данных.
Для подключения радиочастотных трактов используются SMA-разъёмы. На плате также предусмотрены интерфейсы для подключения внешнего опорного тактового сигнала, FPGA GPIO и JTAG, а также разъём для дополнительного вентилятора.
Тактовая система построена на встроенном 40,00 МГц VCTCXO, частота которого может подстраиваться с помощью встроенного ЦАП. Предусмотрены вход и выход опорного сигнала через U.FL-разъёмы.
LimeSDR Mini 2.0 использует открытую аппаратно-программную архитектуру LimeSDR. Аппаратные материалы, FPGA gateware, firmware, программные библиотеки и API доступны в рамках открытой экосистемы Lime Microsystems и MyriadRF. Это позволяет использовать платформу не только как готовое SDR-устройство, но и как основу для разработки собственных радиотехнических и цифровых решений.
Основные преимущества
1. Широкий диапазон рабочих частот
RF-трансивер LMS7002M обеспечивает работу до 3,8 ГГц согласно основному описанию производителя. (Lime Microsystems)
2. Полоса пропускания до 40 МГц
Позволяет работать с широкополосными радиосигналами и использовать устройство для современных задач цифровой связи и SDR. (Lime Microsystems)
3. Полный дуплекс
Одновременная передача и приём сигнала позволяют использовать LimeSDR Mini 2.0 для двунаправленных радиосистем.
4. FPGA Lattice ECP5
Более производительная FPGA по сравнению с предыдущим поколением LimeSDR Mini предоставляет дополнительные ресурсы для реализации пользовательской обработки сигналов.
5. USB 3.0
Высокоскоростное подключение к компьютеру для потоковой передачи цифровых I/Q-данных.
6. Компактный USB-форм-фактор
Размер платы всего 69 × 31,4 мм, что позволяет использовать устройство в компактных лабораторных, мобильных и встраиваемых системах. (Lime Microsystems)
7. Открытая архитектура
Возможность разработки собственных программных решений, FPGA-алгоритмов и аппаратных модификаций.
| Параметр | Значение |
| Тип устройства | Программно-определяемая радиосистема (SDR) |
| RF-трансивер | Lime Microsystems LMS7002M |
| Конфигурация | 1T 1R |
| Каналы передачи | 1 |
| Каналы приёма | 1 |
| Режим работы | Полный дуплекс |
| Диапазон частот | до 3,8 ГГц |
| Диапазон в детальной спецификации | 10 МГц – 3,5 ГГц |
| RF-полоса пропускания | до 40 МГц |
| Разрядность | 12 бит |
| Частота дискретизации | 30,72 MSPS |
| Максимальная выходная мощность | до 10 dBm |
| ПЛИС (FPGA) | Lattice ECP5 LFE5U-45F |
| Логическая ёмкость FPGA | 44K LUT |
| Embedded Memory | 1944 Kb |
| Distributed RAM | 351 Kb |
| Аппаратные умножители | 72 × 18×18 бит |
| PLL | 4 |
| DLL | 4 |
| FPGA I/O | 118 |
| Flash-память | 128 Mb |
| USB-контроллер | FTDI FT601 |
| Интерфейс | USB 3.0 Type-A |
| Опорный генератор | 40 МГц VCTCXO |
| Вход/выход опорного сигнала | U.FL |
| RF-разъёмы | SMA |
| GPIO | 3,3 В |
| JTAG | FPGA JTAG |
| Дополнительное охлаждение | Разъём FAN |
| Питание | 5 В через USB |
| Размеры | 69 × 31,4 мм |
Области применения
LimeSDR Mini 2.0 может применяться для:
• разработки SDR-систем;
• исследований радиочастотных систем;
• разработки и тестирования беспроводных протоколов;
• прототипирования систем цифровой связи;
• анализа и мониторинга радиочастотного спектра;
• генерации и приёма радиосигналов;
• разработки IoT и M2M-систем;
• спутниковых наземных станций;
• цифрового телевидения и радиовещания;
• радиолокационных исследований;
• разработки FPGA-алгоритмов;
• образовательных и университетских лабораторий;
• радиолюбительских и экспериментальных проектов;
• разработки специализированных радиосистем.
Производитель среди реальных применений LimeSDR Mini 2.0 приводит, в частности, спутниковые наземные станции, цифровое телевидение, FM/цифровое вещание и радиолокационные эксперименты.
Поддержка программного обеспечения
Lime Suite / Lime Suite NG
Основное программное окружение для настройки и управления устройствами на базе LMS7002M.
Для новых проектов рекомендуется Lime Suite NG. MyriadRF указывает, что Mini 2.0 поддерживается Lime Suite NG, при этом существующие приложения на старом LMS API могут продолжать работать через совместимый слой. (wiki.myriadrf.org)
GNU Radio
Используется для построения SDR-систем, обработки сигналов, прототипирования радиоканалов и создания пользовательских алгоритмов.
SoapySDR
Унифицированный программный интерфейс для работы LimeSDR с совместимыми SDR-приложениями.
FPGA development
Благодаря Lattice ECP5 разработчик может реализовывать собственные алгоритмы цифровой обработки непосредственно в FPGA.
Открытая экосистема LimeSDR включает программное обеспечение, API, firmware и FPGA gateware, что позволяет адаптировать платформу под специализированные задачи.
Комплект поставки
Для LimeSDR Mini 2.0 (CS-LIME-26):
• LimeSDR Mini 2.0 — 1 шт.;
• документация и программные ресурсы производителя.
Антенны, корпус и дополнительные ВЧ-кабели не входят в стандартный комплект.
Дополнительные аксессуары
Антенны SMA
Для передачи и приёма радиосигналов в требуемом диапазоне частот.
SMA RF-кабели
Для подключения к антеннам, фильтрам, усилителям, аттенюаторам и измерительному оборудованию.
Корпус LimeSDR Mini
Защита платы от механических повреждений и случайного контакта с проводящими поверхностями. Для Mini 2.0 совместим корпус, применяемый с оригинальной LimeSDR Mini.
Внешний источник опорного сигнала
Может применяться в специализированных системах синхронизации через предусмотренные reference clock interfaces.
Дополнительное охлаждение / вентилятор
На плате предусмотрен FAN-разъём, позволяющий использовать активное охлаждение при длительной работе или высокой вычислительной нагрузке.
