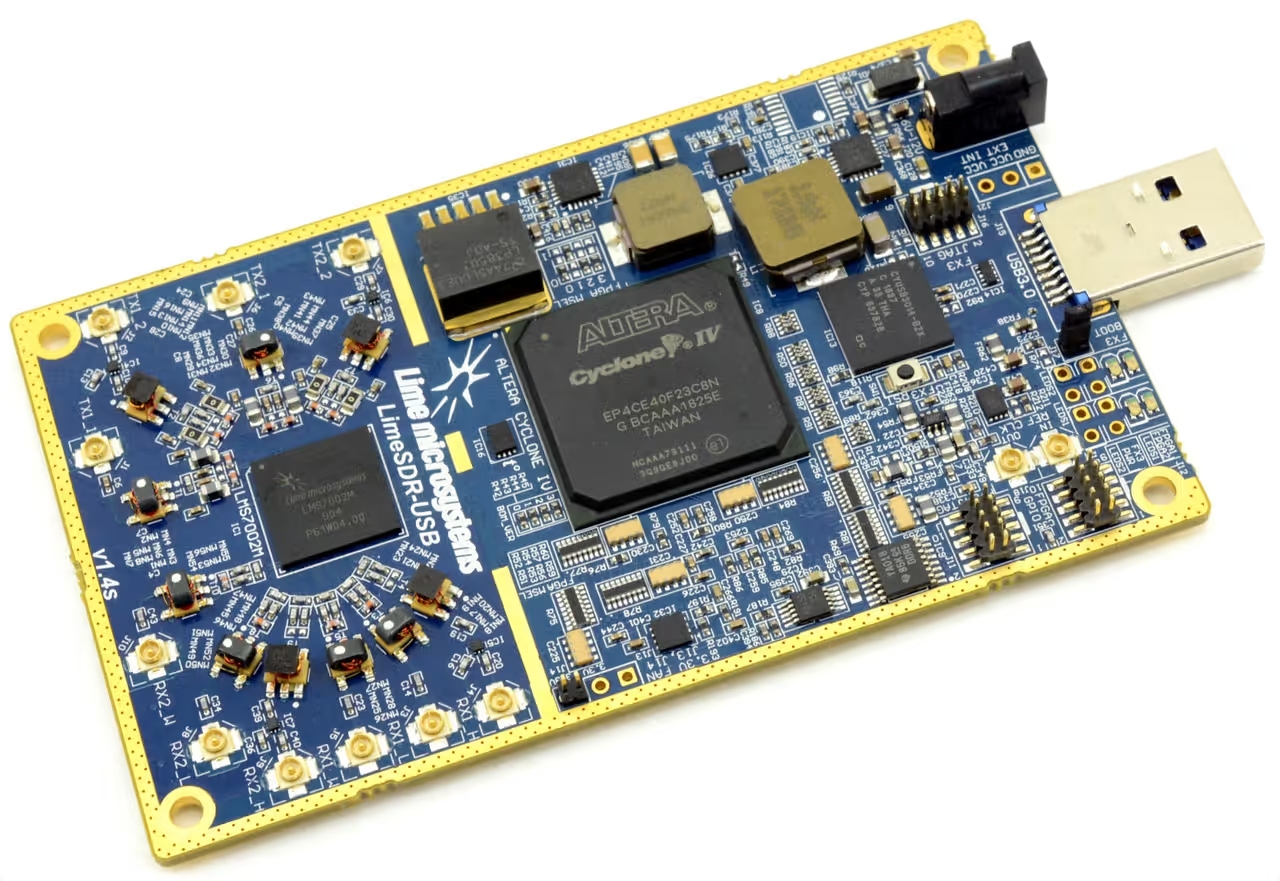

Программно-определяемое радиоустройство LimeSDR USB (только плата) - Lime Microsystems

Программно-определяемая радиосистема LimeSDR USB (CS-LIME-01) представляет собой открытую SDR-платформу Lime Microsystems для разработки, исследования и прототипирования беспроводных технологий и радиочастотных систем. Устройство поддерживает архитектуру 2×2 MIMO с двумя независимыми каналами передачи и двумя каналами приёма, непрерывный диапазон рабочих частот от 100 кГц до 3,8 ГГц и полосу пропускания до 61,44 МГц.
В основе LimeSDR USB используется программируемый RF-трансивер Lime Microsystems LMS7002M, объединяющий радиочастотные тракты приёма и передачи с широкими возможностями программной настройки. Трансивер поддерживает работу в полном дуплексе и конфигурации 2×2 MIMO, что позволяет одновременно принимать и передавать сигналы по двум радиоканалам. Частота дискретизации составляет до 61,44 MS/s, разрядность обработки — 12 бит.
Цифровая часть платформы построена на ПЛИС FPGA Altera Cyclone IV EP4CE40F23C8N, содержащей 39 600 логических элементов, встроенную память, аппаратные умножители и PLL. FPGA используется для обработки и передачи цифровых данных между RF-трансивером LMS7002M и интерфейсом USB 3.0, а также позволяет реализовывать пользовательскую цифровую обработку и специализированные алгоритмы.
Для подключения к компьютеру LimeSDR USB оснащён высокоскоростным интерфейсом USB 3.0 на базе контроллера Cypress FX3. Интерфейс обеспечивает потоковую передачу оцифрованных I/Q-данных между SDR и хост-компьютером. Максимальная производительность по передаче данных достигается при использовании USB 3.0; устройство также может работать с USB 2.0, однако с ограниченной скоростью передачи.
Радиочастотная часть оснащена 10 разъёмами U.FL — шестью для приёма и четырьмя для передачи. Для подключения стандартных антенн и измерительных кабелей могут использоваться переходники U.FL–SMA. Раздельные RF-порты позволяют выбирать оптимальный тракт в зависимости от рабочей частоты и конкретной конфигурации системы.
LimeSDR USB оснащён встроенной памятью 256 МБ DDR2 SDRAM, которая может использоваться для буферизации и обработки данных, а также для загрузки waveform-файлов с последующим воспроизведением через один или оба передающих канала. Это расширяет возможности устройства при лабораторных исследованиях и разработке специализированных радиосистем.
Тактовая система построена на 30,72 МГц VCTCXO. Опорный генератор может настраиваться с помощью встроенного ЦАП, а также синхронизироваться с внешним тактовым сигналом. Это позволяет использовать LimeSDR USB в системах, где требуется более точное согласование частоты нескольких устройств.
Одной из особенностей LimeSDR является открытая аппаратная и программная архитектура. Исходные материалы аппаратной части, FPGA gateware, firmware, драйверы и программные инструменты доступны сообществу MyriadRF. Это позволяет разработчикам не только использовать готовые возможности платформы, но и модифицировать программную и аппаратную часть под собственные проекты.
LimeSDR USB может применяться совместно с Lime Suite / Lime Suite NG, GNU Radio, Pothos, SoapySDR и другими программными инструментами SDR. Такая программная экосистема позволяет использовать устройство как самостоятельную исследовательскую платформу или интегрировать его в существующие программно-определяемые радиосистемы.
Благодаря сочетанию широкого частотного диапазона, 2×2 MIMO, полосы до 61,44 МГц, FPGA-обработки и открытого программного стека LimeSDR USB подходит для образовательных и исследовательских задач, разработки беспроводных протоколов, радиомониторинга, IoT, сотовой связи, радиолокации и других приложений, требующих гибко программируемого радиотракта.

Основные преимущества
1. Широкий диапазон частот 100 кГц–3,8 ГГц
Позволяет использовать одну SDR-платформу для широкого спектра радиочастотных и телекоммуникационных задач. (MyriadRF)
2. Архитектура 2×2 MIMO
Два канала приёма и два канала передачи обеспечивают работу в полном дуплексе и позволяют исследовать многоканальные системы. (MyriadRF)
3. Полоса пропускания до 61,44 МГц
Подходит для широкополосной обработки сигналов и прототипирования современных беспроводных технологий.
4. Программируемая ПЛИС FPGA Altera Cyclone IV
Позволяет выполнять цифровую обработку непосредственно на аппаратном уровне и реализовывать собственные FPGA-алгоритмы. (Myriad-RF Wiki)
5. Открытая аппаратная и программная архитектура
Исходные схемы, PCB, FPGA gateware и программные компоненты доступны для изучения, модификации и разработки собственных решений. (Lime Microsystems)
6. Высокоскоростной USB 3.0
Обеспечивает передачу широкополосных I/Q-данных между LimeSDR и компьютером.
7. Гибкая интеграция с SDR-инструментами
Поддержка GNU Radio, SoapySDR, Pothos и программной экосистемы Lime позволяет использовать устройство в различных исследовательских и инженерных проектах.

Области применения
LimeSDR USB может использоваться для:
•    разработки и исследования SDR-систем;
•    прототипирования беспроводных технологий;
•    исследований GSM, UMTS, LTE и других систем связи;
•    разработки IoT и M2M-устройств;
•    исследования Wi-Fi, Bluetooth, Zigbee и LoRa;
•    радиомониторинга и анализа радиочастотного спектра;
•    разработки и тестирования радиопротоколов;
•    исследований радиолокации и RADAR;
•    радиолюбительских и экспериментальных радиосистем;
•    исследований радиоастрономии;
•    разработки цифрового телевидения и систем вещания;
•    разработки и тестирования RF-оборудования;
•    образовательных и университетских лабораторий;
•    разработки FPGA-алгоритмов цифровой обработки сигналов;
•    создания собственных программно-определяемых радиосистем.

Поддержка программного обеспечения
LimeSDR USB поддерживает открытую программную экосистему Lime Microsystems и MyriadRF.
Lime Suite / Lime Suite NG — программные инструменты и библиотеки для управления LimeSDR, настройки радиотракта, диагностики и разработки приложений. Lime Suite NG включает host driver, плагины и инженерный GUI. (MyriadRF)
GNU Radio — позволяет использовать LimeSDR в графической среде разработки SDR-систем и создавать собственные цепочки цифровой обработки сигналов.
SoapySDR — унифицированный API для работы LimeSDR с различными SDR-приложениями и программными платформами.
Pothos — среда разработки и обработки потоковых данных, совместимая с LimeSDR.
Также доступны интеграционные решения и плагины для других SDR-программных инструментов.
Для разработчиков доступны исходные материалы аппаратной части, FPGA gateware, firmware и программного обеспечения, что позволяет создавать собственные модификации и специализированные решения на базе LimeSDR.

Комплект поставки
Для LimeSDR USB (CS-LIME-01):
•    LimeSDR USB — 1 шт.;
•    документация и программные ресурсы производителя.
Антенны, корпус и дополнительные ВЧ-кабели не входят в стандартный комплект.

Дополнительные аксессуары
Для полноценной работы и подключения LimeSDR USB к внешним ВЧ-системам могут потребоваться:
U.FL–SMA кабели/переходники
Используются для подключения RF-портов платы к стандартным SMA-антеннам, измерительным приборам, фильтрам и другим RF-компонентам. Для LimeSDR USB это особенно важно, поскольку основные RF-разъёмы платы выполнены в формате U.FL. (Myriad-RF Wiki)
Антенны с разъёмом SMA
Выбираются в соответствии с диапазоном частот и конкретной задачей.
Корпус LimeSDR USB
Защищает плату от механических повреждений и случайного контакта с проводящими поверхностями. Для LimeSDR USB доступны акриловые и алюминиевые корпуса.
Внешний источник питания 6–12 В DC
Может использоваться через предусмотренный DC-разъём при необходимости дополнительного питания платы.
Дополнительное охлаждение
При длительной работе и высокой нагрузке может потребоваться дополнительный воздушный поток или радиатор; документация MyriadRF отдельно указывает на возможность использования дополнительного охлаждения в зависимости от режима работы.
Внешний опорный тактовый сигнал
Может использоваться для синхронизации VCTCXO с внешним источником тактирования при построении специализированных измерительных и многоканальных систем.
