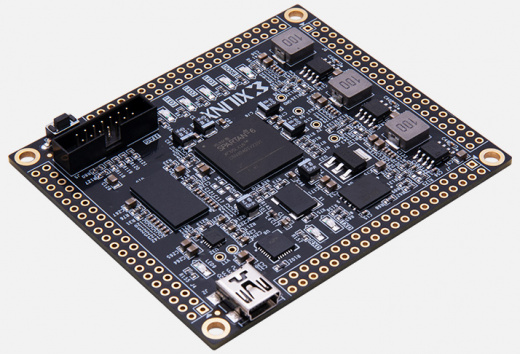

Системный модуль AC616B

Системный модуль AC616B позиционируется как экономичное и энергоэффективное FPGA‑решение для встраиваемых и промышленных задач, где важна плотная логика, предсказуемая работа и простота интеграции в собственные изделия. В отличие от SoC‑платформ с ARM‑процессором (вроде Zynq‑линеек), AC616B — это «чистая» FPGA‑платформа: вся логика реализуется непосредственно в ПЛИС, что даёт максимальную гибкость при проектировании конечных автоматов, интерфейсов, конвейеров обработки и пользовательских шин.

Ключевое преимущество — архитектура Xilinx Spartan‑6: она оптимизирована под баланс «производительность/стоимость/энергопотребление» и хорошо подходит для проектов, где не требуется полноценная ОС, а критичны детерминизм, низкая задержка и повторяемость временных диаграмм. Модуль содержит встроенную память (DDR3 и QSPI Flash), достаточное количество пользовательских линий ввода‑вывода (136 I/O) и рассчитан на питание 5 В, что упрощает встраивание в промышленные и лабораторные изделия.

AC616B особенно востребован в задачах, где нужно реализовать собственные протоколы, высокоскоростные интерфейсы, аппаратные ускорители, системы сбора данных, генераторы/анализаторы сигналов и учебные стенды по FPGA. Для образовательных целей модуль удобен тем, что позволяет студентам сосредоточиться на проектировании цифровой логики, временных диаграммах, конвейерах и верификации без «шума» от операционной системы.

По сравнению с более мощными (и дорогими) FPGA‑чипами или SoC‑решениями (Zynq, UltraScale), AC616B оптимален для серийных изделий, где важны низкая стоимость, умеренное энергопотребление и достаточная логика для типовых задач автоматизации, управления и цифровой обработки.

Основные преимущества
Архитектура Spartan‑6 для оптимального баланса. Высокая плотность логики при низкой стоимости и энергопотреблении — идеально для серийных и бюджетных проектов.
Детерминизм и предсказуемые задержки. Вся обработка в FPGA без влияния ОС: задержки полностью контролируются проектировщиком.
Встроенная память «из коробки». 128 МБ DDR3 для буферов и потоковых данных, 16 МБ QSPI Flash для конфигурации и микрокода — не нужно проектировать внешнюю обвязку.
Большое количество пользовательских I/O. 136 FPGA I/O (114 на 3,3 В) позволяют реализовать сложные интерфейсы, параллельные шины, GPIO и каскадирование модулей.
Компактный форм‑фактор и промышленная ориентация. Размеры 75×64 мм, удобная компоновка под установку на несущую плату или в корпус — для быстрой интеграции в изделия.
Поддержка профессиональных инструментов разработки. Полная совместимость с Xilinx ISE и Vivado (в режиме поддержки Spartan‑6), IP‑ядрами, референсными дизайнами и средствами верификации.
Простота питания и эксплуатации. Одно напряжение 5 В DC, рабочий диапазон температур 0…+70 °C — подходит для лабораторных и промышленных условий.
Оптимальное соотношение «логика/стоимость» для типовых задач. Достаточно ресурсов для контроллеров, интерфейсов, фильтров, БПФ, энкодеров и пользовательских протоколов без переплаты за избыточную мощность.

Технические характеристики

Параметр	Значение
Производитель	Alinx (или иной поставщик SoM‑модулей; уточнить при заказе)
Модель	AC616B
FPGA	Xilinx Spartan‑6 XC6SLX16‑2CSG324C
Память	128 МБ DDR3 SDRAM (16‑битная), 16 МБ QSPI Flash
Пользовательские I/O	136 линий FPGA I/O (из них 114 на 3,3 В)
Питание	5 В DC (одно напряжение)
Форм‑фактор	Компактный модуль, 75×64 мм
Температурный диапазон	0…+70 °C
Интерфейсы (через I/O)	Гибкая реализация: LVDS, CMOS, SPI, I²C, UART, параллельные шины и т. п. (определяется проектом)
Загрузка конфигурации	Через QSPI Flash; поддержка JTAG для отладки
Совместимые инструменты	Xilinx ISE, Xilinx Vivado (поддержка Spartan‑6), ChipScope, IP‑ядра, референсные дизайны
Особенности	Высокая плотность логики, низкое энергопотребление, простота питания, ориентир на серийные изделия

Области применения
Встроенные контроллеры и интерфейсы. Реализация пользовательских протоколов, параллельных/последовательных шин, преобразователей интерфейсов, энкодеров, счётчиков и автоматов состояний.
Системы сбора и обработки данных. Аппаратные конвейеры для фильтрации, усреднения, БПФ, корреляции, буферизации и передачи данных с детерминированными задержками.
Генераторы и анализаторы сигналов. Создание тестовых стендов, источников синхросигналов, генераторов шаблонов, анализаторов временных диаграмм и логических состояний.
Автоматизация и управление в реальном времени. Системы управления приводами, реле, клапанами, датчиками с жёсткими требованиями к времени реакции.
Образовательные проекты и лабораторные. Изучение проектирования цифровой логики, временных диаграмм, конвейеров, верификации, синтеза и трассировки на FPGA.
Серийные встраиваемые изделия. Модули управления, измерители, регистраторы, шлюзы и преобразователи с фиксированной логикой и низкой стоимостью.
Аппаратные ускорители. Реализация специализированных блоков для вычислений, кодирования/декодирования, CRC, контрольных сумм и других операций.

Поддержка и интеграция
Модуль полностью интегрируется в экосистему Xilinx (AMD):
Xilinx ISE / Vivado. Для проектирования логики FPGA, синтеза, трассировки, генерации битового потока и отладки.
ChipScope Pro. Для внутрисхемной отладки, просмотра сигналов в реальном времени, анализа временных диаграмм и поиска ошибок.
IP‑ядра и референсные дизайны. Готовые блоки для интерфейсов, памяти, счётчиков, FIFO, PLL и других подсистем.
JTAG‑отладка. Для загрузки конфигурации, проверки целостности, чтения/записи памяти и диагностики.
Документация и примеры. Схемы, распиновки, рекомендации по подключению, примеры базовых проектов (счётчики, FSM, простые интерфейсы).
Для старта достаточно установить модуль на совместимую несущую плату, подключить питание 5 В, загрузить проект через JTAG или QSPI и проверить базовые сценарии: инициализацию памяти, работу пользовательских I/O, простую машину состояний или конвейер обработки.

Комплект поставки (стандартный)
В стандартный комплект входят:
системный модуль AC616B;
крепёжные элементы и стойки для установки на плату/в корпус;
документация (руководство пользователя, схемы, распиновки, рекомендации по подключению и отладке);
гарантийные и сопроводительные документы;
демо‑проекты и примеры кода (ISE/Vivado‑проекты, примеры простых автоматов, FIFO, счётчиков, базовых интерфейсов).
Кабели, блок питания, несущая плата/корпус, хост‑ПК с ПО, измерительные приборы (осциллограф, логический анализатор) в комплект не входят.

Дополнительные аксессуары для полноценной работы
Несущая плата или промышленный корпус. Для установки модуля и подключения периферии.
Хост‑ПК с Xilinx ISE или Vivado. Для разработки, моделирования и отладки проектов.
Осциллограф и логический анализатор. Для контроля сигналов, проверки временных диаграмм, диагностики ошибок и измерения задержек.
Кабели и адаптеры. Для подключения к источникам сигналов, датчикам, исполнительным устройствам и внешним интерфейсам.
Источник питания 5 В DC. Если не используется питание от несущей платы.
Модули расширения и датчики. Для расширения сценариев тестирования и прототипирования.

Почему стоит использовать AC616B для прототипирования и промышленного применения
AC616B даёт готовую FPGA‑платформу без необходимости проектировать базовую электронику: это экономит время и снижает риски при разработке сложных изделий. Для инженеров модуль удобен тем, что позволяет сразу сосредоточиться на реализации алгоритмов, протоколов и аппаратных конвейеров, а не на разводке и согласовании интерфейсов. По сравнению с более мощными FPGA или SoC‑решениями, AC616B оптимален для серийных изделий и проектов, где важны низкая стоимость, предсказуемость задержек и простота эксплуатации. Для вузов и лабораторий модуль подходит для лабораторных работ по цифровой логике, проектированию конечных автоматов, конвейеров и верификации FPGA‑проектов.
