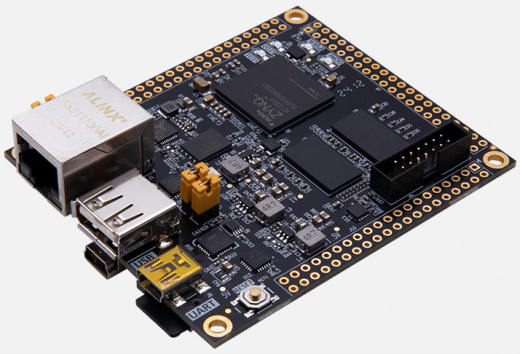

Системный модуль AC7010C

Системный модуль AC7010C позиционируется как сбалансированная SoC‑платформа профессионального уровня для задач, где требуется сочетание полноценной ОС/управления на ARM и детерминированной обработки на FPGA. В отличие от упрощённых учебных плат и «монолитных» решений, AC7010C ориентирован на интеграцию в конечные промышленные изделия: модуль выполнен в компактном форм‑факторе для установки на несущую плату или в промышленный корпус, имеет развитую периферию, гибкую систему тактирования и встроенные средства мониторинга.

Ключевое преимущество — гибридная архитектура SoC FPGA Xilinx Zynq‑7000: на одном кристалле совмещены двухъядерный ARM Cortex‑A9 (для ОС, драйверов, сетевого стека и высокоуровневой логики) и программируемая логика (для высокоскоростной потоковой обработки, пользовательских интерфейсов, аппаратных ускорителей). Такое разделение позволяет реализовывать проекты с жёсткими требованиями к задержкам: промышленные контроллеры, сетевые шлюзы, системы сбора данных, устройства синхронизации и стенды для тестирования протоколов.

Модуль оснащён готовыми интерфейсами (Gigabit Ethernet, USB, CAN), высокоскоростными трансиверами, гибкой системой тактирования с поддержкой внешней синхронизации и средствами мониторинга (датчики температуры и напряжения). Это сокращает внешнюю обвязку, ускоряет переход от прототипа к изделию и снижает риски при серийном применении. Для образовательных целей AC7010C подходит для лабораторных работ по SoC FPGA, AXI‑взаимодействию, встраиваемым ОС и проектированию систем реального времени.

По сравнению с более мощными и дорогими решениями (вроде AC7050B) или упрощёнными FPGA‑модулями (вроде AC616B), AC7010C даёт оптимальный баланс «производительность/стоимость/надёжность»: он сохраняет всю ключевую функциональность SoC‑архитектуры, но в исполнении, ориентированном на серийные промышленные изделия и проекты с требованиями к долгосрочной эксплуатации.

Основные преимущества
Гибридная SoC‑архитектура. ARM для ОС и управления, FPGA для детерминированной потоковой обработки и аппаратных ускорителей — единая платформа без компромиссов по задержкам.
Детерминизм и предсказуемые задержки. FPGA‑конвейеры обеспечивают обработку в реальном времени без «плавающих» задержек CPU.
Развитая периферия «из коробки». Gigabit Ethernet, USB, CAN, GPIO, трансиверы — готовое ядро для промышленных и сетевых решений.
Гибкая система тактирования и синхронизации. Поддержка внешних опорных генераторов, распределение тактовых сигналов, возможность синхронизации нескольких модулей — критично для многоканальных и распределённых систем.
Компактный форм‑фактор и промышленная ориентация. Удобство интеграции в корпуса, стойки и собственные платы; ориентир на серийное применение и долгосрочную эксплуатацию.
Поддержка профессиональных инструментов разработки. Полная совместимость с Vivado, Vitis, PetaLinux, IP‑ядрами и референсными дизайнами.
Мониторинг и диагностика. Встроенные датчики температуры и питания, телеметрия состояния — для надёжной эксплуатации и отладки в полевых условиях.
Оптимальное соотношение «производительность/стоимость». Подходит для серийных изделий, бюджетных прототипов и проектов с ограниченным бюджетом.

Технические характеристики

Параметр	Значение
Производитель	(указать производителя, если известно; иначе — «разработчик/поставщик системного модуля»)
Модель	AC7010C
SoC FPGA	Xilinx Zynq‑7000 (двухъядерный ARM Cortex‑A9 + программируемая логика)
Память	DDR3/DDR4 (объём зависит от исполнения; типично 512 МБ–1 ГБ для ARM; при необходимости — отдельная память для FPGA)
Интерфейсы	Gigabit Ethernet (1 порт), USB 2.0, CAN (1 канал), GPIO, высокоскоростные трансиверы (число и скорость зависят от конфигурации)
Тактовая система	Гибкая: встроенные генераторы, поддержка внешних опорных сигналов, распределение тактов для синхронизации модулей
Синхронизация	Входы/выходы опорного такта, сигналы синхронизации (PPS и аналоги при наличии)
Мониторинг	Датчики температуры и напряжения, телеметрия состояния системы
Форм‑фактор	Компактный модуль (точные габариты зависят от исполнения; ориентир — под установку в промышленный корпус или на несущую плату)
Питание	Стандартное промышленное напряжение (часто 12 В DC; точная спецификация зависит от версии)
Совместимые инструменты	Xilinx Vivado, Xilinx Vitis, PetaLinux, SDK/BSP, IP‑ядра, референсные дизайны
Особенности	Аппаратные ускорители в FPGA, AXI‑мосты между ARM и FPGA, поддержка загрузки с QSPI/eMMC/SD, промышленная надёжность

Области применения
Промышленные контроллеры и шлюзы. Реализация преобразователей протоколов, модулей ввода‑вывода, маршрутизации данных между CAN, Ethernet и другими шинами.
Системы сбора и обработки данных. Многоканальные стенды для фильтрации, агрегации и передачи данных с жёсткими требованиями к задержкам.
Встраиваемые сетевые устройства. Прототипирование медиаконвертеров, устройств синхронизации времени, анализаторов трафика.
Испытательные стенды и тестовое оборудование. Генерация и анализ сигналов, эмуляция протоколов, нагрузочные тесты, проверка совместимости устройств.
Цифровая обработка сигналов и аппаратные ускорители. Реализация фильтров, БПФ, корреляторов, кодеков и других алгоритмов непосредственно в FPGA.
Автоматизация и управление в реальном времени. Системы управления приводами, датчиками, исполнительными механизмами с детерминированным временем реакции.
Транспорт, энергетика, ЖКХ. Модули учёта, мониторинга, диспетчеризации с поддержкой промышленных шин и сетевых протоколов.
Научные и инженерные проекты. Исследование задержек, джиттера, синхронизации, разработка пользовательских IP‑ядер и аппаратных ускорителей.
Образовательные проекты продвинутого уровня. Лабораторные по SoC FPGA, разработке драйверов, встраиваемых ОС, аппаратным ускорителям и проектированию систем реального времени.

Поддержка и интеграция
Модуль полностью интегрируется в экосистему Xilinx (AMD):
Xilinx Vivado. Для проектирования логики FPGA, трассировки, настройки IP‑ядер, генерации битовых потоков.
Xilinx Vitis и PetaLinux. Для разработки ПО для ARM, драйверов, встраиваемой ОС, приложений и интеграции с периферией.
AXI‑интерфейсы и мосты. Для организации обмена данными между ARM и FPGA с минимальной задержкой и высокой пропускной способностью.
IP‑ядра и референсные дизайны. Готовые блоки для Ethernet, CAN, USB, тактирования, синхронизации и других подсистем.
Средства отладки. JTAG, встроенные логические анализаторы, трассировка сигналов, профилирование задержек и производительности.
Документация и BSP. Схемы, распиновки, рекомендации по подключению, примеры загрузки ОС, инициализации периферии и базовых проектов.
Для старта достаточно установить модуль на совместимую несущую плату или в корпус, подключить питание и интерфейсы, загрузить референсный образ PetaLinux или Bare‑Metal проект в Vivado/Vitis и проверить базовые сценарии: инициализацию интерфейсов, обмен данными по CAN/Ethernet, простую обработку в FPGA и передачу результатов на ARM.

Комплект поставки (стандартный)
В стандартный комплект входят:
системный модуль AC7010C;
крепёжные элементы и стойки для установки на плату/в корпус;
документация (руководство пользователя, схемы, распиновки, рекомендации по подключению и отладке);
гарантийные и сопроводительные документы;
демо‑проекты и примеры кода (Vivado‑проекты, Vitis‑приложения, скрипты инициализации, примеры обмена по CAN/Ethernet, взаимодействия ARM‑FPGA).
Кабели, блок питания, несущая плата/корпус, хост‑ПК с ПО, измерительные приборы (осциллограф, логический анализатор) в комплект не входят.

Дополнительные аксессуары для полноценной работы
Несущая плата или промышленный корпус. Для установки модуля и подключения периферии.
Хост‑ПК с Xilinx Vivado и Vitis. Для разработки, моделирования и отладки проектов.
Осциллограф и логический анализатор. Для контроля сигналов, проверки временных диаграмм, диагностики ошибок и измерения задержек.
Кабели и адаптеры. Ethernet, USB, CAN‑адаптеры, SMA‑кабели для тактовых сигналов при необходимости.
Источник питания 12 В DC. Если не используется питание от несущей платы.
Терминаторы и согласующие резисторы. Для корректной работы CAN, дифференциальных линий и других интерфейсов.
Модули расширения и датчики. Для расширения сценариев тестирования и прототипирования.

Почему стоит использовать AC7010C для прототипирования и промышленного применения
AC7010C даёт готовое SoC‑ядро без необходимости проектировать базовую электронику: это экономит время и снижает риски при разработке сложных систем. Для инженеров модуль удобен тем, что позволяет сразу сосредоточиться на реализации алгоритмов, протоколов и аппаратных ускорителей, а не на разводке и согласовании интерфейсов. По сравнению с более мощными решениями, AC7010C оптимален для серийных изделий и проектов, где важен баланс производительности, стоимости и надёжности. Для вузов и лабораторий модуль подходит для продвинутых лабораторных работ, где студенты учатся проектировать встраиваемые системы, работать с детерминированными задержками и реализовывать пользовательские IP‑ядра.
