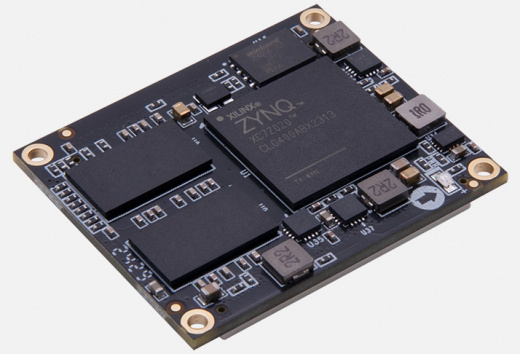

Системный модуль AC7Z020

Системный модуль AC7Z020 — это «система на модуле» (SoM) на базе SoC Xilinx Zynq‑7000: в одном кристалле совмещены процессорная подсистема (два ядра ARM Cortex‑A9) и программируемая логика (FPGA). Модуль поставляется как готовое ядро: на плате уже размещены SoC, память, Flash, схемы тактирования, базовая обвязка и силовые преобразователи — разработчику остаётся спроектировать несущую плату с нужными разъёмами и периферией.

Ключевое преимущество AC7Z020 перед AC7Z010 — повышенная вычислительная и логическая мощность: больше LUT/триггеров и DSP‑блоков в FPGA, больший объём оперативной памяти (1 ГБ DDR3 против 512 МБ), более развитая периферия (в том числе поддержка Gigabit Ethernet, 2×USB 2.0 OTG, 2×CAN и т. д.). Это делает модуль оптимальным для более требовательных задач: обработки видеопотока, сложных сетевых протоколов, высокопроизводительных измерительных систем и управления с жёсткими временными ограничениями.

По сравнению с отладочными платами (вроде AX7050) AC7Z020 ориентирован на серийную интеграцию: компактный форм‑фактор, разъёмы высокой плотности, промышленный температурный диапазон и заранее подобранная обвязка. По сравнению с более мощными SoC (Zynq UltraScale+) он даёт оптимальный баланс «производительность/стоимость/сложность» для широкого круга промышленных задач. Для образовательных целей модуль подходит для лабораторных по AXI‑взаимодействию, встраиваемым ОС, аппаратному ускорению и проектированию гибридных систем.

Основные преимущества
Готовое ядро для встраиваемых изделий. Не нужно проектировать базовую схему SoC, питания, памяти и тактирования — модуль уже содержит всё необходимое для запуска системы.
Гибридная архитектура. ARM для ОС и управления, FPGA для детерминированной обработки и аппаратных ускорителей — единая платформа с AXI‑интерфейсом для быстрого обмена данными.
Повышенная производительность FPGA. Больше логических ресурсов и DSP‑блоков, чем у AC7Z010, — можно реализовывать более сложные алгоритмы прямо в логике без выноса на внешние ускорители.
Увеличенный объём памяти. 1 ГБ DDR3 позволяет запускать более тяжёлые ОС, стеки протоколов и буферизацию больших потоков данных.
Компактный форм‑фактор и промышленная интеграция. Модуль рассчитан на установку в собственные платы и корпуса, имеет разъёмы высокой плотности для подключения к несущей плате.
Развитые линии ввода‑вывода и интерфейсы. Большое количество MIO и FPGA I/O, поддержка LVDS, конфигурируемых уровней напряжения, а также готовые высокоскоростные интерфейсы (Gigabit Ethernet, USB, CAN).
Промышленные характеристики. Широкий температурный диапазон, надёжная элементная база, устойчивость к вибрациям и помехам.
Поддержка профессиональных инструментов. Полная совместимость с Vivado, Vitis, PetaLinux, IP‑ядрами и референсными дизайнами.

Технические характеристики

Параметр	Значение
Производитель	(указать производителя, если известно; иначе — «разработчик/поставщик системного модуля»)
Модель	AC7Z020
SoC FPGA	Xilinx Zynq‑7000, чип XC7Z020‑1CLG484I
Процессорная подсистема	Двухъядерный ARM Cortex‑A9, типичная частота до 767 МГц
FPGA‑часть	Архитектура Artix‑7, 28 нм; ~85K LUT, ~53K триггеров, ~220 блоков BRAM, ~220 DSP‑срезов (точные значения зависят от исполнения)
Память	1 ГБ DDR3 (32‑битная шина) для процессорной подсистемы
Энергонезависимая память	256 Мбит (32 МБ) QSPI Flash для загрузки и хранения конфигурации
Интерфейсы ввода‑вывода	48 MIO (мультиплексированные I/O процессорной подсистемы), до 100+ FPGA I/O (HR‑линии), поддержка LVDS, конфигурируемые уровни напряжения
Сетевые и коммуникационные интерфейсы	Gigabit Ethernet (GMII/RGMII/SGMII), 2×USB 2.0 OTG, 2×CAN 2.0B, 2×UART, 2×I²C, 2×SPI, SD/SDIO/MMC
Тактовая система	Встроенные генераторы, поддержка внешних опорных сигналов
Питание	Одно напряжение питания (обычно 5 В DC); внутренние преобразователи для ядер и логики
Форм‑фактор	Компактный модуль (ориентировочно 35×42 мм), два разъёма высокой плотности (например, Panasonic 120‑pin) для установки на несущую плату
Температурный диапазон	−40…+85 °C (промышленное исполнение)
Совместимые инструменты	Xilinx Vivado, Xilinx Vitis, PetaLinux, SDK/BSP, IP‑ядра, референсные дизайны
Особенности	AXI‑мост между ARM и FPGA, загрузка с QSPI, поддержка Bare‑Metal и Linux, JTAG‑отладка, промышленные I/O

Области применения
Промышленная автоматизация и управление движением. Реализация ПИД‑регуляторов, контуров управления и высокоскоростных интерфейсов на FPGA; интерфейс, журналы и сетевые протоколы — на ARM.
Системы машинного зрения и обработки изображений. Аппаратная предобработка кадров, фильтрация, буферизация, сжатие и даже частичный трекинг в FPGA; анализ, трекинг высокого уровня и интерфейс пользователя — на ARM.
Телекоммуникации и сетевые устройства. Аппаратное ускорение обработки пакетов, MAC/PHY‑обвязка, временные метки и синхронизация в FPGA; сетевой стек, маршрутизация и приложения — на ARM.
Измерительные и тестовые системы. Высокоскоростной сбор данных, цифровая фильтрация, БПФ, корреляция в FPGA; логирование, калибровка и передача по сети — на ARM.
Встраиваемые мультимедийные системы. Аппаратные кодеки, буферы, синхронизация кадров в FPGA; медиа‑приложения и интерфейс — на ARM.
Автомобильные и транспортные системы. Обработка видеокамер, распознавание дорожных знаков, интерфейсы шин в FPGA; телеметрия, навигация и интерфейс водителя — на ARM.
Медицинское оборудование. Аппаратная обработка сигналов (ЭКГ, УЗИ и др.) в FPGA; визуализация, хранение и передача данных — на ARM.
Образовательные проекты. Лабораторные по SoC FPGA, AXI, встраиваемым ОС, аппаратным ускорителям и гибридным системам.

Поддержка и интеграция
Модуль рассчитан на интеграцию в собственные несущие платы и промышленные корпуса:
Xilinx Vivado. Для проектирования логики FPGA, настройки IP‑ядер, трассировки и генерации битового потока.
Xilinx Vitis и PetaLinux. Для разработки ПО для ARM, драйверов, встраиваемой ОС и приложений.
AXI‑интерфейсы. Для организации быстрого и детерминированного обмена данными между ARM и FPGA.
IP‑ядра и референсные дизайны. Готовые блоки для интерфейсов, тактирования, синхронизации и типовых подсистем.
Средства отладки. JTAG для ARM и FPGA, встроенные логические анализаторы, трассировка сигналов и профилирование задержек.
Документация и BSP. Схемы, распиновки, рекомендации по разводке несущей платы, примеры загрузки ОС и базовых проектов.
Для старта необходимо спроектировать или использовать готовую несущую плату, подключить питание и интерфейсы, установить Vivado и Vitis, загрузить референсный проект (Bare‑Metal или PetaLinux) и проверить базовые сценарии: инициализацию периферии, обмен по AXI между ARM и FPGA, работу с I/O и FPGA‑логикой, загрузку с QSPI.

Комплект поставки (стандартный)
В стандартный комплект входят:
модуль AC7Z020;
крепёжные элементы (при наличии);
документация (руководство пользователя, схемы, распиновки, рекомендации по подключению и отладке, примеры проектов);
гарантийные и сопроводительные документы;
демо‑проекты и примеры кода (Vivado‑проекты, Vitis‑приложения, скрипты инициализации, примеры AXI‑обмена и работы с I/O).
Несущая плата, кабели, блок питания, хост‑ПК с ПО, измерительные приборы (осциллограф, логический анализатор) в комплект не входят.

Дополнительные аксессуары для полноценной работы
Несущая плата (carrier board). Для установки модуля, разводки интерфейсов и подключения периферии.
Хост‑ПК с Vivado и Vitis. Для разработки, моделирования и отладки проектов.
Осциллограф и логический анализатор. Для контроля сигналов, проверки временных диаграмм, диагностики ошибок и измерения задержек.
Кабели и адаптеры. Для подключения питания, JTAG, интерфейсов и периферийных устройств.
Источник питания. Если питание не подаётся с несущей платы.
Модули расширения и датчики. Для расширения сценариев тестирования и прототипирования.

Почему стоит использовать AC7Z020 для прототипирования и промышленного применения
AC7Z020 позволяет быстро перейти от идеи к работающему прототипу и далее к серийному изделию: базовая электроника (SoC, память, тактирование, питание) уже реализована и протестирована, поэтому разработчик может сосредоточиться на алгоритмах, интерфейсах и логике взаимодействия ARM–FPGA. По сравнению с AC7Z010 модуль даёт заметно больше логических и вычислительных ресурсов при сохранении компактности и удобства интеграции. Для инженеров это экономия времени и снижение рисков при проектировании сложных встраиваемых систем. Для вузов и лабораторий он удобен для обучения проектированию гибридных SoC‑систем, AXI‑архитектуре и аппаратному ускорению.
