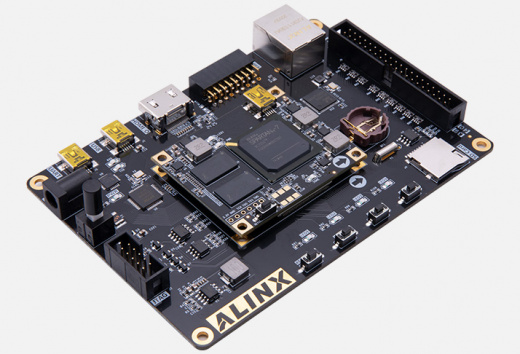

Отладочная плата AX7050

Отладочная плата AX7050 позиционируется как универсальная платформа для разработки и отладки гибридных встраиваемых систем на базе Xilinx Zynq‑7000: на одном кристалле совмещены двухъядерный ARM Cortex‑A9 (для ОС, драйверов, сетевого стека) и FPGA‑логика (для высокоскоростной обработки, пользовательских интерфейсов, аппаратных ускорителей). В отличие от «чистых» МК‑модулей (FL9781, FL9134, FH1226) или узкоспециализированных силовых решений (AN3845), AX7050 даёт возможность одновременно вести разработку ПО для ARM и цифровой логики для FPGA, а также отлаживать их взаимодействие через AXI‑интерфейсы.

По сравнению с компактными SoM‑модулями (вроде AC7010C) AX7050 выигрывает за счёт богатой «набортной» периферии: не нужно сразу проектировать несущую плату, чтобы получить Ethernet, USB, HDMI, SD и набор GPIO. По сравнению с учебными FPGA‑платами (PGL22G) здесь есть полноценная процессорная подсистема, поддержка ОС (Linux/RTOS), сетевые и мультимедийные интерфейсы — это позволяет отрабатывать полноценные системные сценарии, а не только логику автоматов и интерфейсов.

Ключевое преимущество — готовая платформа для гибридных проектов: можно сразу загружать PetaLinux, запускать приложения на ARM, реализовывать в FPGA аппаратные ускорители, интерфейсы ввода‑вывода, обработку потоков и проверять их совместную работу. Плата рассчитана на лаборатории, R&D и прототипирование промышленных и мультимедийных устройств.

Основные преимущества
Гибридная архитектура Zynq‑7000. ARM для ОС и управления, FPGA для детерминированной обработки и аппаратных ускорителей — единая платформа без компромиссов по задержкам.
Богатая периферия «из коробки». Ethernet, USB, HDMI, SD, GPIO — можно сразу тестировать сетевые, мультимедийные и управляющие сценарии.
Поддержка ОС и встраиваемых стеков. Возможность запуска Linux, RTOS, стеков протоколов и приложений на ARM.
Детерминизм и предсказуемые задержки. FPGA‑конвейеры обеспечивают обработку в реальном времени без влияния ОС.
Гибкое взаимодействие ARM–FPGA. AXI‑мосты с низкой задержкой и высокой пропускной способностью для обмена данными и синхронизации.
Удобная отладка. JTAG для FPGA и ARM, отладочные пины, светодиоды, кнопки, разъёмы для логического анализатора.
Промышленная и образовательная применимость. Подходит для прототипов, лабораторных работ, изучения AXI, SoC‑архитектур, систем реального времени и аппаратных ускорителей.

Технические характеристики

Параметр	Значение
Производитель	(указать производителя, если известно; иначе — «разработчик/поставщик платы»)
Модель	AX7050
SoC FPGA	Xilinx Zynq‑7000 (двухъядерный ARM Cortex‑A9 + программируемая логика)
Память	DDR3 (объём зависит от исполнения; типично 512 МБ–1 ГБ), QSPI Flash, слот SD
Интерфейсы	Gigabit Ethernet, USB 2.0, HDMI, слот SD, GPIO (множество линий), JTAG
Видео/мультимедиа	HDMI‑выход для отладки графических и потоковых сценариев
Тактовая система	Встроенные генераторы, поддержка внешних опорных сигналов
Мониторинг	Датчики температуры, напряжения, телеметрия состояния системы
Питание	USB или внешний адаптер (часто 12 В DC; точная спецификация зависит от версии)
Форм‑фактор	Компактная отладочная плата (точные габариты зависят от исполнения)
Температурный диапазон	0…+70 °C (коммерческий диапазон)
Совместимые инструменты	Xilinx Vivado, Xilinx Vitis, PetaLinux, SDK/BSP, IP‑ядра, референсные дизайны
Особенности	AXI‑мост между ARM и FPGA, загрузка с QSPI/SD, поддержка Bare‑Metal и Linux, отладка по JTAG

Области применения
Промышленные контроллеры и шлюзы. Реализация преобразователей протоколов, маршрутизации данных, сбора и предварительной обработки на FPGA с передачей результатов на ARM.
Сетевые устройства и анализаторы. Прототипирование медиаконвертеров, анализаторов трафика, устройств синхронизации времени, шлюзов протоколов.
Мультимедийные и видеосистемы. Обработка видеопотоков, буферизация, фильтрация, вывод на HDMI, аппаратное ускорение кодеков и фильтров.
Системы реального времени. Управление приводами, датчиками, исполнительными механизмами с детерминированным временем реакции на FPGA и высокоуровневым управлением на ARM.
Аппаратные ускорители. Реализация фильтров, БПФ, корреляторов, CRC, энкодеров/декодеров и других алгоритмов в FPGA с вызовом из приложений на ARM.
Испытательные стенды и тестовое оборудование. Генерация и анализ сигналов, эмуляция протоколов, нагрузочные тесты, проверка совместимости устройств.
Образовательные проекты. Лабораторные по SoC FPGA, AXI‑взаимодействию, встраиваемым ОС, системам реального времени, аппаратным ускорителям и проектированию гибридных систем.

Поддержка и интеграция
Плата полностью интегрируется в экосистему Xilinx (AMD):
Xilinx Vivado. Для проектирования логики FPGA, трассировки, настройки IP‑ядер, генерации битовых потоков.
Xilinx Vitis и PetaLinux. Для разработки ПО для ARM, драйверов, встраиваемой ОС, приложений и интеграции с периферией.
AXI‑интерфейсы и мосты. Для организации обмена данными между ARM и FPGA с минимальной задержкой и высокой пропускной способностью.
IP‑ядра и референсные дизайны. Готовые блоки для Ethernet, USB, тактирования, синхронизации и других подсистем.
Средства отладки. JTAG (для ARM и FPGA), встроенные логические анализаторы, трассировка сигналов, профилирование задержек и производительности.
Документация и BSP. Схемы, распиновки, рекомендации по подключению, примеры загрузки ОС, инициализации периферии и базовых проектов.
Для старта достаточно подключить питание (USB или адаптер), установить Vivado и Vitis, загрузить референсный образ PetaLinux или Bare‑Metal проект и проверить базовые сценарии: инициализацию интерфейсов, обмен данными по Ethernet/USB, простую обработку в FPGA и передачу результатов на ARM, вывод тестового изображения на HDMI.

Комплект поставки (стандартный)
В стандартный комплект входят:
отладочная плата AX7050;
кабель USB (для питания и/или JTAG);
крепёжные элементы (при наличии);
документация (руководство пользователя, схемы, распиновки, рекомендации по подключению и отладке);
гарантийные и сопроводительные документы;
демо‑проекты и примеры кода (Vivado‑проекты, Vitis‑приложения, скрипты инициализации, примеры обмена по Ethernet/USB, взаимодействия ARM–FPGA, вывода на HDMI).
Кабели для периферии, HDMI‑кабель, осциллограф, логический анализатор, хост‑ПК с ПО в комплект не входят.

Дополнительные аксессуары для полноценной работы
Хост‑ПК с Vivado и Vitis. Для разработки, моделирования и отладки проектов.
HDMI‑кабель. Для проверки мультимедийных сценариев и вывода изображения.
Осциллограф и логический анализатор. Для контроля сигналов, проверки временных диаграмм, диагностики ошибок и измерения задержек.
Кабели и адаптеры. Ethernet‑кабель, USB‑адаптеры, переходники для GPIO при необходимости.
Источник питания. Если не используется питание по USB.
Модули расширения и датчики. Для расширения сценариев тестирования и прототипирования.

Почему стоит использовать AX7050 для прототипирования и обучения
AX7050 даёт готовую платформу для гибридных SoC‑проектов: не нужно проектировать базовую электронику, чтобы сразу начать разрабатывать и отлаживать взаимодействие ARM и FPGA. Для студентов и преподавателей плата удобна тем, что позволяет наглядно изучать AXI‑архитектуру, встраиваемые ОС, системы реального времени и аппаратные ускорители. Для инженеров AX7050 экономит время на прототипирование: можно быстро проверить алгоритмы обработки, сетевые сценарии, мультимедийные функции и их совместную работу, а затем перенести проверенную логику на компактный SoM (например, AC7010C) или кастомную плату.
