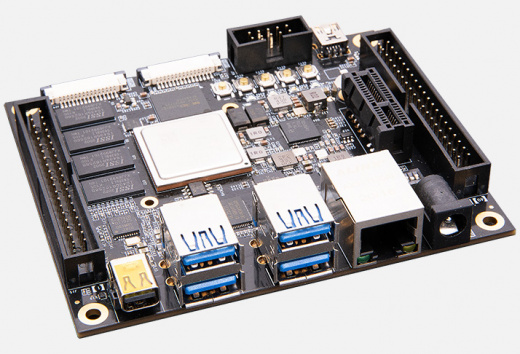

Отладочная плата AXU2CGB

Отладочная плата AXU2CGB построена на базе SoC Xilinx Zynq UltraScale+: в одном кристалле совмещены процессорная подсистема (два ядра ARM Cortex‑A53, RISC‑V для управления) и FPGA‑логика архитектуры UltraScale+. Плата предназначена для быстрого прототипирования, отладки и демонстрации возможностей гибридных систем: на ARM запускают ОС (Linux/RTOS), сетевые и мультимедийные сервисы, а на FPGA реализуют детерминированную обработку, аппаратные ускорители, высокоскоростные интерфейсы и пользовательские протоколы.

Ключевое преимущество AXU2CGB перед решениями на Zynq‑7000 (вроде AX7050, AC7Z020 и AC7021B) — более современная архитектура UltraScale+, повышенная производительность CPU, больший объём и пропускная способность памяти, а также расширенный набор высокоскоростных интерфейсов (M.2, SATA). По сравнению с компактными SoM‑модулями (AC7Z010, AC7021B и т. п.) AXU2CGB даёт «всё сразу»: не нужно проектировать несущую плату, чтобы получить HDMI, Ethernet, накопители и богатую периферию. Это делает её идеальной для R&D, пилотных проектов, демонстрации и обучения работе с современными гибридными SoC.

Для образовательных целей плата подходит для лабораторных по Zynq UltraScale+, AXI‑интерконнекту, встраиваемым ОС, аппаратному ускорению и системам реального времени. Для инженеров — для проверки алгоритмов, интерфейсов и сценариев совместной работы ARM и FPGA перед переносом на компактную SoM или кастомную плату.

Основные преимущества
Современная гибридная платформа. ARM Cortex‑A53 + RISC‑V + FPGA UltraScale+ в одном кристалле: высокая вычислительная мощность и детерминизм FPGA.
Богатая периферия «из коробки». HDMI, USB, Gigabit Ethernet, M.2, SATA, GPIO, JTAG — можно сразу тестировать мультимедийные, сетевые и накопительные сценарии.
Высокая производительность и масштабируемость. Больше логических ресурсов и DSP‑блоков, чем у Zynq‑7000; более быстрый CPU и память.
Поддержка современных ОС и стеков. Linux, RTOS, драйверы для высокоскоростных интерфейсов, мультимедийные фреймворки.
Гибкое взаимодействие ARM–FPGA. AXI‑интерфейсы с высокой пропускной способностью и низкой задержкой для обмена данными и синхронизации.
Удобная отладка. JTAG для ARM и FPGA, логические анализаторы, средства трассировки и профилирования задержек.
Демонстрационная и пилотная применимость. Оптимальна для прототипов, испытаний, презентаций и обучения.

Технические характеристики

Параметр	Значение
Производитель	(указать производителя, если известно; иначе — «разработчик/поставщик платы»)
Модель	AXU2CGB
SoC FPGA	Xilinx Zynq UltraScale+, чип ZU2CG (Cortex‑A53 ×2, RISC‑V, FPGA UltraScale+)
Процессорная подсистема	Двухъядерный ARM Cortex‑A53 (до ~1,2–1,5 ГГц), RISC‑V (для управления и мониторинга)
FPGA‑часть	Архитектура UltraScale+, увеличенное количество LUT/триггеров/BRAM/DSP по сравнению с Zynq‑7000 (точные значения зависят от исполнения)
Память	DDR4 (объём и конфигурация зависят от версии; типично 2–4 ГБ), высокоскоростная шина памяти
Интерфейсы	Gigabit Ethernet, HDMI, USB 3.0/2.0, M.2 (PCIe), SATA, SD, GPIO, I²C, SPI, UART, JTAG
Видео/мультимедиа	HDMI‑вход и выход, поддержка видеопотоков, аппаратная буферизация и предварительная обработка в FPGA
Тактовая система	Встроенные генераторы, поддержка внешних опорных сигналов
Мониторинг	Датчики температуры, напряжения, телеметрия состояния системы
Питание	Внешний адаптер (часто 12–19 В DC) или через разъём питания; схемы распределения и защиты питания
Форм‑фактор	Компактная отладочная плата (точные габариты зависят от исполнения)
Температурный диапазон	0…+70 °C (коммерческий диапазон)
Совместимые инструменты	Xilinx Vivado, Vitis, PetaLinux, SDK/BSP, IP‑ядра, референсные дизайны
Особенности	AXI‑мост между ARM и FPGA, загрузка с QSPI/SD/eMMC/накопителя, поддержка Bare‑Metal и Linux, JTAG‑отладка

Области применения
Высокопроизводительные встраиваемые системы. Реализация сложных алгоритмов на ARM и аппаратных ускорителей в FPGA с быстрым обменом через AXI.
Мультимедиа и видеосистемы. Аппаратная предобработка видео, буферизация, фильтрация, синхронизация, вывод на HDMI; анализ и интерфейс на ARM.
Сетевые устройства и анализаторы трафика. Аппаратное ускорение обработки пакетов, временные метки, синхронизация; сетевой стек и приложения на ARM.
Промышленные контроллеры и шлюзы. Управление и сетевые функции на ARM, детерминированная обработка и интерфейсы на FPGA.
Системы машинного зрения. Предобработка кадров и конвейеры в FPGA, анализ и трекинг на ARM.
Тестовые стенды и измерительные системы. Генерация и анализ сигналов, эмуляция протоколов, проверка совместимости устройств.
Образовательные проекты. Лабораторные по Zynq UltraScale+, AXI, встраиваемым ОС, аппаратным ускорителям и проектированию гибридных систем.

Поддержка и интеграция
Плата полностью интегрируется в экосистему Xilinx (AMD):
Xilinx Vivado. Для проектирования логики FPGA, настройки IP‑ядер, трассировки, генерации битового потока и анализа временных диаграмм.
Xilinx Vitis и PetaLinux. Для разработки ПО для ARM, драйверов, встраиваемой ОС, приложений и интеграции с периферией.
AXI‑интерфейсы и мосты. Для организации обмена данными между ARM и FPGA с минимальной задержкой и высокой пропускной способностью.
IP‑ядра и референсные дизайны. Готовые блоки для Ethernet, USB, HDMI, PCIe, тактирования и других подсистем.
Средства отладки. JTAG (для ARM и FPGA), встроенные логические анализаторы, трассировка сигналов, профилирование задержек и производительности.
Документация и BSP. Схемы, распиновки, рекомендации по подключению, примеры загрузки ОС, инициализации периферии и базовых проектов.
Для старта достаточно подключить питание, монитор (HDMI), клавиатуру/мышь (USB), сеть (Ethernet) и накопитель (M.2/SATA/SD), установить Vivado и Vitis, загрузить референсный образ PetaLinux или Bare‑Metal проект и проверить базовые сценарии: инициализацию интерфейсов, обмен данными по Ethernet/USB, простую обработку в FPGA и передачу результатов на ARM, вывод тестового изображения на HDMI.

Комплект поставки (стандартный)
В стандартный комплект входят:
отладочная плата AXU2CGB;
кабель питания (адаптер или кабель для подключения к источнику);
кабель USB (для питания и/или JTAG);
крепёжные элементы (при наличии);
документация (руководство пользователя, схемы, распиновки, рекомендации по подключению и отладке);
гарантийные и сопроводительные документы;
демо‑проекты и примеры кода (Vivado‑проекты, Vitis‑приложения, скрипты инициализации, примеры обмена по Ethernet/USB/HDMI, взаимодействия ARM–FPGA).
Кабели для периферии (HDMI, Ethernet), накопители (M.2/SSD/HDD), осциллограф, логический анализатор, хост‑ПК с ПО в комплект не входят.

Дополнительные аксессуары для полноценной работы
Хост‑ПК с Vivado и Vitis. Для разработки, моделирования и отладки проектов.
HDMI‑кабель. Для проверки мультимедийных сценариев и вывода изображения.
Ethernet‑кабель. Для сетевых тестов и удалённой отладки.
Накопитель (M.2 SSD, SATA HDD/SSD, SD‑карта). Для загрузки ОС, хранения образов и данных.
Осциллограф и логический анализатор. Для контроля сигналов, проверки временных диаграмм, диагностики ошибок и измерения задержек.
Кабели и адаптеры. USB‑адаптеры, переходники для GPIO при необходимости.
Источник питания. Если не используется комплектный адаптер.
Модули расширения и датчики. Для расширения сценариев тестирования и прототипирования.

Почему стоит использовать AXU2CGB для прототипирования и обучения
AXU2CGB даёт готовую платформу на базе Zynq UltraScale+: не нужно проектировать базовую электронику, чтобы сразу начать разрабатывать и отлаживать взаимодействие ARM и FPGA. Для студентов и преподавателей плата удобна тем, что позволяет наглядно изучать современную AXI‑архитектуру, встраиваемые ОС, системы реального времени и аппаратные ускорители на актуальной элементной базе. Для инженеров AXU2CGB экономит время на прототипирование: можно быстро проверить алгоритмы обработки, сетевые сценарии, мультимедийные функции и их совместную работу, а затем перенести проверенную логику на компактный SoM или серийную плату.
