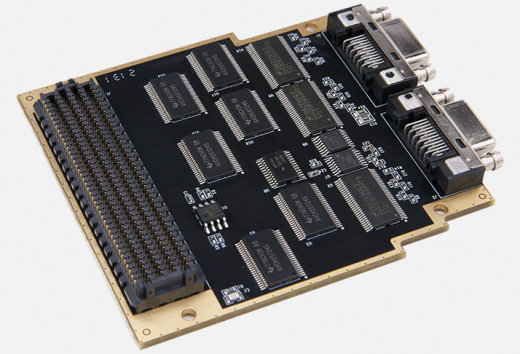

Модуь FH1226

Модуль FH1226 позиционируется как мощное ядро для встраиваемых решений, где требуется повышенная вычислительная мощность по сравнению с типовыми МК‑модулями (вроде FL9781 или FL9134), но без избыточной сложности и стоимости полноценных SoC‑FPGA (как AC7010C или M7010). В отличие от FPGA‑плат (PGL22G) и «чистых» FPGA‑модулей (AC616B), FH1226 ориентирован на реализацию алгоритмов, стеков протоколов, обработки данных и управления на программном уровне с предсказуемым реальным временем.

Ключевое преимущество — сбалансированная архитектура с производительным ядром (часто Cortex‑M7/M4 или лёгкий Cortex‑A) плюс развитая периферия «из коробки»: Ethernet, CAN, несколько UART, АЦП, ШИМ, таймеры и средства диагностики (датчики температуры, напряжения, WDT). Это позволяет реализовывать сложные узлы автоматизации без внешней обвязки: промышленные контроллеры, шлюзы протоколов, регистраторы данных, устройства диспетчеризации и IoT‑терминалы.

По сравнению с FL9134/FL9781 модуль FH1226 даёт более высокую производительность и расширенные сетевые возможности, а по сравнению с SoC‑FPGA решениями — более простую разработку (стандартные SDK, C/C++, привычные RTOS), лучшую предсказуемость задержек в типовых сценариях и более низкую стоимость. Для образовательных целей FH1226 подходит для лабораторных по сложным встраиваемым системам, сетевым протоколам, обработке данных и реализации промышленных алгоритмов.

Основные преимущества
Повышенная вычислительная мощность. Ядро (Cortex‑M7/M4 либо лёгкий Cortex‑A) позволяет выполнять сложные алгоритмы, стеки протоколов и обработку данных без необходимости выносить часть задач на FPGA.
Развитая сетевая и коммуникационная периферия. Ethernet, CAN, множественные UART, SPI, I²C — готовое ядро для промышленных и IoT‑решений.
Аналоговая и управляющая периферия «на борту». АЦП и ШИМ упрощают подключение датчиков и исполнительных устройств без внешних преобразователей.
Предсказуемое реальное время. Архитектура и RTOS‑поддержка обеспечивают стабильные времена реакции и понятные модели прерываний — критично для контуров управления.
Низкое/умеренное энергопотребление. Оптимизация под промышленные и автономные узлы с длительным сроком службы.
Простота разработки. Поддержка привычных инструментов (IDE, компиляторы, отладчики), стандартные стеки протоколов, драйверы и референсные проекты.
Компактный форм‑фактор и промышленная ориентация. Удобство интеграции в корпуса и собственные платы; ориентир на серийное применение.
Мониторинг и диагностика. Встроенные датчики температуры и напряжения, сторожевой таймер (WDT), телеметрия состояния.

Технические характеристики

Параметр	Значение
Производитель	(указать производителя, если известно; иначе — «разработчик/поставщик модуля»)
Модель	FH1226
Процессор/МК	Высокопроизводительное ядро (часто Cortex‑M7/M4 либо лёгкий Cortex‑A; точная серия зависит от исполнения)
Память	Встроенная Flash (для прошивки), SRAM (для данных); объём зависит от версии (типично 512 КБ–2 МБ Flash, 256 КБ–1 МБ SRAM)
Интерфейсы	Ethernet (10/100), CAN (1–2 канала), UART (несколько портов), SPI, I²C, GPIO
Аналоговая часть	АЦП (каналы, разрядность и частота зависят от версии), ШИМ‑выходы (часто 4–8 каналов)
Таймеры/счётчики	Несколько аппаратных таймеров, входы захвата, генераторы событий, поддержка PWM
Питание	Стандартное промышленное напряжение (часто 3,3 В или 5 В DC; точная спецификация зависит от версии)
Форм‑фактор	Компактный модуль (точные габариты зависят от исполнения; ориентир — под установку на плату или в корпус)
Температурный диапазон	−40…+85 °C (промышленное исполнение) или 0…+70 °C (коммерческое)
Совместимые инструменты	IDE (Keil, IAR, GCC, CubeIDE и аналоги), отладчик (JTAG/SWD), SDK/BSP, примеры проектов
Особенности	Сторожевой таймер (WDT), мониторинг питания, защита входов/выходов, поддержка загрузки через UART/JTAG/SWD, часто — поддержка Ethernet‑стека «из коробки»

Области применения
Промышленные контроллеры и шлюзы. Реализация преобразователей протоколов (Modbus, CANopen и др.), маршрутизация данных между шинами, сбор и предварительная обработка данных.
Системы сбора и обработки данных. Опрос датчиков, фильтрация, усреднение, калибровка, запись и передача результатов по сети.
IoT‑узлы и терминальные устройства. Сбор данных с периферии, конвертация протоколов, предварительная аналитика и передача на верхний уровень.
Измерительные приборы и регистраторы. Прецизионный сбор данных, синхронизация по времени, запись на носитель или передача в облако.
Автоматизация и управление. Управление реле, клапанами, приводами, реализация ПИД‑регуляторов, дискретных и аналоговых контуров.
Энергетика и ЖКХ. Модули учёта, мониторинга, диспетчеризации с поддержкой промышленных шин, Ethernet и протоколов телемеханики.
Тестовые стенды и лабораторное оборудование. Генерация тестовых сигналов, измерение параметров, автоматизация циклов испытаний.
Образовательные проекты. Лабораторные по сложным встраиваемым системам, сетевым протоколам, обработке данных, реализации промышленных алгоритмов и RTOS.

Поддержка и интеграция
Модуль полностью интегрируется в экосистему разработки под микроконтроллеры и лёгкие SoC:
IDE и компиляторы. Keil MDK, IAR Embedded Workbench, GCC, STM32CubeIDE или аналоги в зависимости от ядра.
Отладка. JTAG или SWD для пошаговой отладки, просмотра регистров, точек останова и трассировки.
SDK/BSP. Готовые драйверы для периферии, примеры инициализации интерфейсов, базовые проекты.
Стеки протоколов. Примеры и библиотеки для Modbus, CANopen, Ethernet (LwIP и аналоги), простых IoT‑профилей.
Средства верификации. Логирование, телеметрия, диагностика состояния системы.
Документация и референсные дизайны. Схемы, распиновки, рекомендации по подключению, примеры типовых проектов.
Для старта достаточно установить модуль на совместимую плату или в корпус, подключить питание и интерфейсы, загрузить референсный проект (Bare‑Metal или с RTOS) и проверить базовые сценарии: инициализацию периферии, опрос АЦП, формирование ШИМ, обмен по CAN/Ethernet/UART и чтение данных датчиков.

Комплект поставки (стандартный)
В стандартный комплект входят:
модуль FH1226;
крепёжные элементы и стойки для установки на плату/в корпус;
документация (руководство пользователя, схемы, распиновки, рекомендации по подключению и отладке);
гарантийные и сопроводительные документы;
демо‑проекты и примеры кода (инициализация периферии, работа с АЦП/ШИМ, примеры обмена по CAN/Ethernet/UART, интеграция с протоколами).
Кабели, блок питания, несущая плата/корпус, хост‑ПК с ПО, измерительные приборы (мультиметр, осциллограф, сетевой анализатор) в комплект не входят.

Дополнительные аксессуары для полноценной работы
Несущая плата или промышленный корпус. Для установки модуля и подключения периферии.
Хост‑ПК с IDE и отладчиком. Для разработки, моделирования и отладки проектов.
Осциллограф и логический анализатор. Для контроля сигналов, проверки временных диаграмм, диагностики ошибок и измерения задержек.
Кабели и адаптеры. Ethernet‑кабели, CAN‑терминаторы, UART‑конвертеры, преобразователи уровней, переходники для SPI/I²C.
Источник питания. Если не используется питание от несущей платы.
Датчики и исполнительные устройства. Для расширения сценариев тестирования и прототипирования.
Сетевой анализатор (опционально). Для отладки Ethernet‑трафика и стеков протоколов.

Почему стоит использовать FH1226 для прототипирования и промышленного применения
FH1226 даёт готовое ядро с повышенной вычислительной мощностью без необходимости проектировать базовую электронику: это экономит время и снижает риски при разработке сложных измерительных, управляющих и коммуникационных узлов. Для инженеров модуль удобен тем, что позволяет сразу сосредоточиться на алгоритмах, сетевых протоколах, обработке данных и логике управления, а не на разводке и согласовании интерфейсов. По сравнению с более простыми МК‑модулями (FL9134, FL9781) FH1226 предлагает расширенную периферию и более высокую производительность; по сравнению с SoC‑FPGA решениями (AC7010C, M7010) — более простую и быструю разработку, предсказуемость задержек для типовых задач и более низкую стоимость. Для вузов и лабораторий модуль подходит для продвинутых лабораторных работ по встраиваемым системам, сетевым протоколам и промышленной автоматизации.
