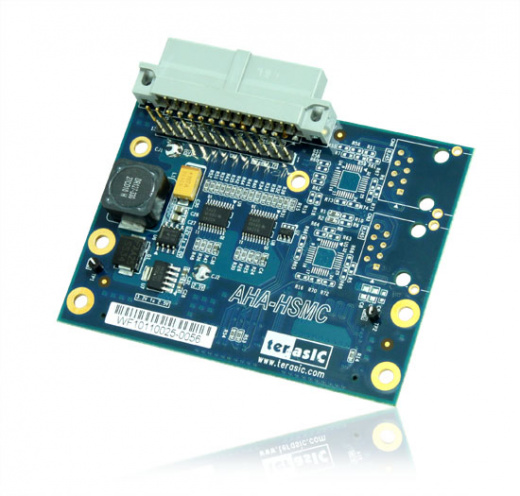

Плата адаптера датчика Aptina (AHA-HSMC)

Плата AHA‑HSMC (Aptina High‑Speed Camera Adapter for HSMC) — это интерфейсный модуль, предназначенный для интеграции КМОП‑сенсоров Aptina в FPGA‑системы через высокоскоростной разъём HSMC (High‑Speed Mezzanine Connector). Плата не является самостоятельной отладочной платформой: она устанавливается в хост‑плату (например, Terasic DE4, DE5, Stratix‑серии и др.) с HSMC‑слотом, превращая связку в полноценный стенд для захвата и обработки видео.

Ключевая особенность AHA‑HSMC — готовая подсистема питания и тактирования для сенсора, а также согласованный параллельный интерфейс видеоданных. Это снимает с разработчика необходимость проектировать схемы питания, формировать тактовые сигналы и согласовывать уровни — можно сразу сосредоточиться на алгоритмах обработки изображений, конвейерах и интерфейсах памяти. Плата поддерживает работу с несколькими моделями сенсоров Aptina, позволяя менять сценарии захвата (разрешение, частота кадров, режимы окна).

Модуль востребован в НИОКР по компьютерному зрению, прототипировании камерных модулей, учебных проектах по обработке изображений на FPGA, а также в разработке референсных решений для промышленных систем машинного зрения.

Основные преимущества
Готовая подсистема питания и тактирования. Плата формирует необходимые напряжения и тактовые сигналы для КМОП‑сенсора, упрощая интеграцию.
Высокоскоростной параллельный видеоинтерфейс. Позволяет передавать большие объёмы данных с минимальными задержками, подходя для задач, чувствительных к пропускной способности.
Совместимость с популярными сенсорами Aptina. Поддержка нескольких моделей датчиков для разных сценариев (разное разрешение, чувствительность, режимы работы).
Оптимизированная разводка и согласование уровней. Минимизация искажений сигнала и перекрёстных помех для стабильной работы на высоких частотах.
Простота установки. Стандартная механика HSMC, быстрая установка в слот хост‑платы без доработки.
Гибкость сценариев захвата. Возможность настройки режимов сенсора (разрешение, кадровая частота, окно кадра) под конкретную задачу.
Идеальна для прототипирования. Позволяет быстро оценить производительность алгоритмов обработки изображений и конвейеров на FPGA без разработки собственной платы камеры.

Технические характеристики

Параметр	Значение
Производитель	Terasic
Тип устройства	HSMC‑адаптер для КМОП‑датчика изображения
Назначение	Подключение сенсоров Aptina к FPGA‑хосту через HSMC
Интерфейсы	HSMC (для установки в хост‑плату); разъёмы для подключения сенсора Aptina; сигналы управления, тактовые, параллельные видеоданные
Поддерживаемые сенсоры	КМОП‑датчики Aptina (конкретные модели зависят от конфигурации)
Видеоинтерфейс	Параллельный (ширина шины и частота зависят от сенсора и проекта FPGA)
Питание	Через HSMC от хост‑платы; плата формирует вторичные напряжения для сенсора
Тактирование	Встроенный генератор/схемы формирования тактовых сигналов для сенсора
Форм‑фактор	Стандарт HSMC (IEEE 1386‑compatible)
Особенности разводки	Согласование уровней, минимизация перекрёстных помех, оптимизированные линии данных и тактовых сигналов

Области применения
Плата используется в следующих задачах:
Разработка систем машинного зрения. Создание прототипов камер и алгоритмов обнаружения, трекинга, классификации объектов на FPGA.
Захват и предварительная обработка изображений. Реализация конвейеров для фильтрации, бинаризации, морфологических операций, вычисления градиентов и признаков непосредственно на ПЛИС.
Образовательные и исследовательские проекты. Изучение конвейеров обработки изображений, параллельных вычислений, работы с высокоскоростными интерфейсами и памятью.
Прототипирование промышленных камер. Быстрая проверка концепции, оценка производительности и задержек, подготовка референсных данных для серийного изделия.
Тестирование алгоритмов компьютерного зрения. Отладка и бенчмаркинг алгоритмов (например, Sobel, Canny, Hough) в реальном времени.
Создание систем видеонаблюдения и контроля качества. Обработка видеопотока на FPGA для детектирования дефектов, подсчёта объектов, анализа движения.
Интеграция в мультисенсорные системы. Использование нескольких камер или комбинирование видео с другими датчиками (лидары, акселерометры) на единой FPGA‑платформе.

Поддержка и интеграция
AHA‑HSMC работает в составе хост‑системы и полностью интегрируется в экосистему Intel FPGA:
Quartus Prime — для проектирования конвейеров обработки видео, временных ограничений, синхронизации и анализа мощности.
Platform Designer — для построения систем с процессорными подсистемами (Nios II, HPS) и подключения видеомодулей как периферии.
Signal Tap — для внутрисхемного захвата управляющих сигналов, синхронизации кадров и диагностики ошибок интерфейса.
System Console — для мониторинга конфигурации и чтения/записи регистров.
ModelSim/Questa — для функционального и временного моделирования видеоконвейеров.
Референсные проекты и примеры — обычно предоставляются для типовых хост‑плат с HSMC, включая драйверы сенсоров, конвейеры обработки и интерфейсы к памяти/видеовыходу.
Для запуска достаточно установить AHA‑HSMC в HSMC‑слот хост‑платы, подключить совместимый сенсор Aptina, загрузить конфигурацию ПЛИС в Quartus и настроить конвейер захвата/обработки. Типовые сценарии: «захват кадра → фильтрация → вывод на VGA/HDMI», «детектирование границ в реальном времени», «подсчёт объектов в кадре», «синхронизация нескольких камер», «оценка задержек конвейера обработки».

Комплект поставки
В стандартный комплект входят:
плата адаптера AHA‑HSMC;
документация (руководство пользователя, схемы, распиновки HSMC и разъёмов сенсора, рекомендации по установке и настройке);
гарантийные и сопроводительные документы.
Сенсор Aptina, кабели, хост‑плата с HSMC‑слотом и измерительное оборудование в комплект не входят.

Дополнительные аксессуары
Для полноценной работы и расширенного тестирования рекомендуется использовать:
хост‑плату с HSMC‑слотом (например, Terasic DE4/DE5, платы на базе Stratix IV/V и др.) — без неё AHA‑HSMC не функционирует;
совместимый КМОП‑сенсор Aptina — для формирования видеосигнала;
монитор с VGA/HDMI — для вывода обработанного изображения;
осциллограф и логический анализатор — для отладки синхронизации, кадровых/строковых синхроимпульсов и видеоданных;
рабочую станцию с Quartus Prime и достаточным объёмом RAM — для разработки и моделирования видеоконвейеров;
модули памяти (DDR3/QDR) — для буферизации кадров и реализации алгоритмов, требующих хранения нескольких строк/кадров;
кабели и переходники для подключения камеры, монитора, питания и отладки.

Почему стоит использовать плату AHA‑HSMC для проектов машинного зрения
AHA‑HSMC снимает с разработчика низкоуровневые задачи (питание, тактирование, согласование уровней), позволяя сразу перейти к реализации алгоритмов и конвейеров. Это существенно ускоряет прототипирование систем компьютерного зрения и снижает риски ошибок на этапе интеграции сенсора. Особенно ценно это в условиях ограниченного времени, когда нужно быстро подтвердить работоспособность решения, провести тесты и подготовить данные для дальнейших этапов разработки.
