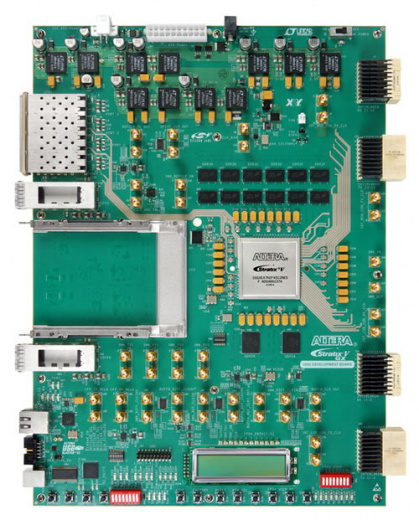

Набор для разработки Altera 100G, издание Stratix V GX

Набор Altera 100G Development Kit на базе Stratix V GX создан для проектирования, тестирования и отладки систем передачи данных со скоростями 10, 40 и 100 Гбит/с. Это не просто отладочная плата, а законченная референсная платформа с продуманной коммутацией трансиверов, развитой подсистемой памяти и готовыми тестовыми проектами, позволяющими быстро оценить производительность и соответствие отраслевым стандартам.

Ключевая особенность — возможность полноценно исследовать путь данных «от линии до системы»: от оптических модулей (SFP+/QSFP/CFP) через трансиверы ПЛИС к интерфейсам внешней памяти и далее к высокоскоростным системным шинам (например, FCI AirMax). В комплекте есть loopback‑модули и демонстрационные конфигурации (Board Update Portal, Board Test System), которые позволяют сразу приступить к тестированию без написания собственных проектов.

Плата востребована у разработчиков сетевого оборудования, в центрах компетенций по высокоскоростным интерфейсам, в НИОКР по телекоммуникациям и в образовательных программах по FPGA‑системам. Её удобно использовать для верификации PMA/PCS, оценки задержек и пропускной способности, отладки конвейеров обработки пакетов, а также для подготовки референсных решений под собственные платы.

Основные преимущества
Поддержка скоростей до 100 Гбит/с. Реализована через агрегацию каналов трансиверов Stratix V GX и подключение оптических модулей SFP+, QSFP и CFP — удобно тестировать реальные сценарии 10/40/100G.
Развитая подсистема памяти. Наличие DDR3 (несколько банков) и QDR II SRAM позволяет буферизировать большие объёмы трафика и реализовывать конвейеры обработки пакетов без узких мест по памяти.
Гибкие интерфейсы системного уровня. Разъёмы FCI AirMax дают возможность подключать дочерние модули и строить масштабируемые стенды для комплексных тестов.
Готовые демонстрационные проекты. Board Update Portal (веб‑интерфейс для загрузки конфигураций по сети) и Board Test System (GUI для проверки трансиверов и интерфейсов) ускоряют старт работ.
Проверка соответствия стандартам. Поддержка верификации PMA/PCS для 10G/40G/100G Ethernet, Interlaken, CEI‑6G/11G и других протоколов.
Встроенная система конфигурирования. USB‑Blaster II и Flash‑память на плате позволяют хранить несколько конфигураций (заводскую и пользовательские) и загружать их разными способами.
Пользовательские элементы для отладки. Кнопки, DIP‑переключатели, светодиоды и LCD‑индикатор упрощают базовую диагностику и демонстрацию работы.
Полная совместимость с экосистемой Intel FPGA. Поддержка Quartus Prime, Signal Tap, System Console, ModelSim/Questa и Nios II для комплексного проектирования и отладки.

Технические характеристики

Параметр	Значение
Производитель	Intel (ранее Altera)
Модель ПЛИС	Stratix V GX (например, 5SGXEA7N2F45C2N)
Трансиверы	До 12,5 Гбит/с на канал; поддержка агрегации для 40G/100G сценариев; PRBS, эквализация, предемфаз
Интерфейсы для оптических модулей	2× SMA (для измерений), 4× SFP+, 8× QSFP, 10× CFP, 24× Interlaken (для внутренних высокоскоростных шин)
Память	12× микросхем DDR3 (2 Гбит каждая), 2× QDR II SRAM (72 Мбит, 36/18‑битные банки)
Системные интерфейсы	FCI AirMax (для подключения дочерних модулей), 1× 10/100/1000 Ethernet (RJ‑45)
Конфигурирование	USB‑Blaster II (встроенный), Fast Passive Parallel (FPP), Flash‑память 1 Гбит (две конфигурации: заводская и пользовательская)
Пользовательские элементы	4 кнопки, 2 DIP‑переключателя, 8 светодиодов, 16×2 LCD, индикаторы статуса конфигурации
Питание	Внешний адаптер; цепи питания для платы и модулей
Форм‑фактор	Стендовая плата для лаборатории/НИОКР (не PCIe‑карта)
Совместимость с ПО	Quartus Prime (DKE‑лицензия), Board Update Portal, Board Test System, Signal Tap, System Console, ModelSim/Questa, Nios II EDS
Измеряемые/верифицируемые параметры	BER, глазковая диаграмма, джиттер, задержка, пропускная способность, соответствие PMA/PCS, загрузка ресурсов FPGA, производительность памяти, целостность трассы, влияние эквализации и предемфаза

Области применения
Комплект востребован в следующих задачах:
разработка и отладка 10/40/100G Ethernet‑трансиверов и MAC/PCS блоков;
прототипирование маршрутизаторов, коммутаторов, сетевых карт и мостов с обработкой пакетов на FPGA;
верификация PMA/PCS и проверка соответствия отраслевым стандартам (CEI, Interlaken и др.);
оценка производительности и задержек в конвейерах обработки трафика;
отладка агрегации каналов и балансировки нагрузки между трансиверами;
проектирование интерфейсов к внешней памяти (DDR3, QDR II) для буферизации пакетов и таблиц маршрутизации;
создание референсных проектов для переноса на собственные платы или ASIC;
обучение инженеров работе с высокоскоростными интерфейсами и FPGA‑конвейерами;
стендовые испытания и демонстрация решений для заказчиков и партнёров;
моделирование влияния физических факторов (длина трасс, разъёмы, помехи) на качество передачи.

Поддержка и интеграция
Комплект полностью интегрируется в экосистему Intel FPGA:
Quartus Prime (Development Kit Edition) — для синтеза, трассировки, временных ограничений и анализа мощности.
Board Update Portal — веб‑интерфейс для загрузки пользовательских конфигураций через Ethernet без использования JTAG.
Board Test System — графический интерфейс для быстрой проверки трансиверов, интерфейсов и базовых функций платы.
Signal Tap — для внутрисхемного захвата сигналов и анализа временных диаграмм.
System Console — для мониторинга конфигурации и чтения/записи регистров.
ModelSim/Questa — для функционального и временного моделирования IP‑ядер.
Nios II EDS — для разработки встроенного ПО и управления системой.
USB‑Blaster II — для программирования через JTAG и отладки.
Для запуска достаточно подключить питание, соединить плату с ПК по USB или с сетью по Ethernet, загрузить демонстрационный проект (через Board Update Portal или Quartus), затем провести серию тестов: «проверка трансиверов с loopback», «тест пропускной способности DDR3/QDR II», «оценка задержки в конвейере обработки», «верификация PMA для 100G Ethernet», «агрегация каналов QSFP для 100G сценария», «анализ глазковой диаграммы и джиттера».

Комплект поставки
В стандартный комплект входят:
плата разработки Altera 100G (Stratix V GX) с установленной ПЛИС;
адаптер питания и кабели;
кабель USB (A–B) и кабель Ethernet;
loopback‑аксессуары: CFP loopback board, SFP+ loopback модуль, QSFP loopback модуль;
радиатор и вентилятор для охлаждения ПЛИС;
документация (руководства пользователя, схемы, распиновки, рекомендации по тестированию);
ссылки на загрузку ПО (Quartus Prime DKE, Board Update Portal, Board Test System, примеры проектов, драйверы);
лицензия на ПО (Development Kit Edition, обычно на 1 год);
гарантийные и сопроводительные документы.

Дополнительные аксессуары
Для полноценной работы и расширенного тестирования рекомендуется использовать:
осциллограф с полосой 20–30 ГГц и дифференциальными пробниками — для анализа глазковых диаграмм и джиттера;
анализаторы протоколов и генераторы трафика — для нагрузочного тестирования и оценки реальной производительности;
оптические трансиверные модули (SFP+/QSFP/CFP) под нужные скорости и среды передачи;
дочерние модули под FCI AirMax — для построения комплексных стендов;
набор эталонных кабелей и адаптеров — для сравнения качества передачи на разных трассах;
рабочую станцию с достаточным объёмом RAM и SSD — для работы Quartus, моделирования и обработки результатов тестов;
шкаф/стенд для размещения платы — для удобства коммутации и защиты от внешних воздействий.

Почему стоит использовать Altera 100G Development Kit (Stratix V GX)
Этот набор позволяет существенно сократить время разработки высокоскоростных сетевых решений: вместо того чтобы самостоятельно собирать стенд и писать тестовые проекты с нуля, вы получаете готовую платформу с проверенной разводкой, loopback‑аксессуарами и демонстрационными проектами. Это даёт возможность быстро оценить реальную производительность трансиверов, проверить соответствие стандартам, отладить конвейеры обработки и подготовить референсные данные для собственных плат.
