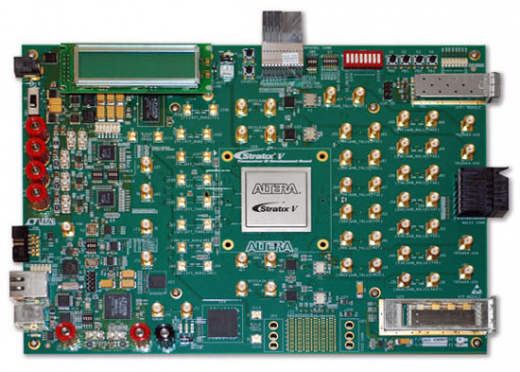

Комплект для разработки целостности сигнала приемопередатчика Altera, Stratix V GT Edition

Комплект Stratix V GT Signal Integrity Development Kit — это референсная платформа, спроектированная не для реализации пользовательских алгоритмов, а именно для физического тестирования и оценки характеристик трансиверных каналов. В отличие от универсальных отладочных плат, здесь акцент сделан на измерении параметров сигнала: глазковой диаграммы, BER, джиттера, влияния предемфаза и эквализации, а также на проверке соответствия отраслевым стандартам PMA (Physical Medium Attachment).

Ключевая особенность комплекта — наличие готовых инструментов (Board Test System, Board Update Portal) с графическим интерфейсом, позволяющих менять параметры трансивера и запускать тесты без необходимости писать собственные проекты в Quartus. Также реализована гибкая коммутация каналов на разные типы разъёмов (SMA, FMC, QSFP+, CFP и т. п.) для моделирования различных сценариев передачи (бэкплейн, кабель, оптика).

Плата востребована в НИОКР, отделах физического проектирования, центрах сертификации и в обучении инженеров. Её удобно использовать для подбора настроек трансивера под конкретный канал, верификации соответствия стандартам и подготовки референсных данных для собственных плат.

Основные преимущества
Оценка трансиверов в широком диапазоне скоростей. Поддержка скоростей до 12,5 Гбит/с на стандартных каналах и до 28 Гбит/с на GT‑каналах для детальной проверки качества передачи.
Генерация и анализ PRBS. Встроенный генератор псевдослучайных последовательностей и анализатор ошибок позволяют быстро оценить BER и устойчивость канала.
Динамическая настройка трансивера. Через GUI можно менять дифференциальное выходное напряжение (VOD), предемфаз и параметры эквализации для оптимизации под конкретный физический канал.
Анализ джиттера и глазковых диаграмм. Комплект даёт возможность исследовать временные параметры сигнала и подбирать настройки для максимальной надёжности передачи.
Проверка соответствия стандартам. Поддержка верификации PMA для PCIe, GbE, 10G Ethernet, XAUI, CEI‑6G, Serial RapidIO, HD‑SDI и других протоколов.
Гибкая коммутация каналов. Трансиверные каналы выведены на разные интерфейсы (SMA, FMC, QSFP+, CFP, SFP+ и др.), что позволяет тестировать разные сценарии подключения.
Простота запуска тестов. Board Test System (BTS) предоставляет готовый графический интерфейс для управления тестами без разработки собственных проектов в Quartus.
Полная совместимость с экосистемой Intel FPGA. Поддержка Quartus Prime, Signal Tap, System Console и инструментов моделирования для глубокой отладки.

Технические характеристики

Параметр	Значение
Производитель	Intel (ранее Altera)
Модель ПЛИС	Altera Stratix V GT (например, 5SGTMC7K2F40C2 или аналогичная)
Трансиверы	До 12,5 Гбит/с (стандартные каналы), до 28 Гбит/с (GT‑каналы); поддержка PRBS, предемфаза, эквализации, анализа джиттера
Каналы и интерфейсы	SMA 2,4 мм (для точных измерений), FMC (для модульных решений), QSFP+/CFP/SFP+ (для реальных сетевых сценариев), дополнительные тестовые разъёмы и loopback‑адаптеры
Измерительные возможности	PRBS‑генерация и анализ, BER‑тест, настройка VOD/предемфаза/эквализации, анализ джиттера, проверка PMA‑соответствия
Системные интерфейсы	Ethernet PHY, USB для управления и программирования, Character LCD, встроенный USB‑Blaster
Питание	Адаптер переменного тока (в комплекте)
Форм‑фактор	Специализированная плата для стендовой отладки (не PCIe‑карта)
Совместимость с ПО	Quartus Prime (ранее Quartus II), Board Test System (BTS), Board Update Portal, Signal Tap, System Console, ModelSim/Questa
Измеряемые/верифицируемые параметры	BER, глазковая диаграмма, джиттер, уровни дифференциального сигнала, соответствие PMA для PCIe/Ethernet/XAUI/CEI‑6G/Serial RapidIO/HD‑SDI, задержка, целостность трассы, влияние предемфаза и эквализации на качество канала

Области применения
Комплект востребован в следующих задачах:
верификация высокоскоростных каналов передачи данных (кабели, бэкплейны, PCB‑трассы) на соответствие отраслевым стандартам;
подбор оптимальных настроек трансивера (VOD, предемфаз, эквализация) под конкретный физический канал;
тестирование BER и анализ джиттера для оценки надёжности связи;
проверка соответствия PMA для протоколов PCIe, Ethernet (в т. ч. 10G), XAUI, CEI‑6G, Serial RapidIO, HD‑SDI и др.;
отладка и оптимизация трасс высокоскоростных интерфейсов на собственных платах;
обучение инженеров особенностям проектирования и тестирования последовательных интерфейсов;
подготовка референсных данных для переноса решений на собственные платы или ASIC;
сертификация и стендовые испытания трансиверных решений;
моделирование влияния различных факторов (длина трассы, разъёмы, помехи) на целостность сигнала;
сравнительный анализ разных типов каналов (медь, оптика, бэкплейн) по качеству передачи данных.

Поддержка и интеграция
Комплект полностью интегрируется в экосистему Intel FPGA:
Quartus Prime — для разработки собственных тестовых проектов, тонкой настройки временных ограничений и анализа мощности.
Board Test System (BTS) — готовое ПО с GUI для быстрого запуска тестов трансиверов, настройки параметров и просмотра результатов (BER, глазковые диаграммы и т. д.).
Board Update Portal — веб‑интерфейс для обновления прошивки и загрузки демонстрационных проектов через Ethernet.
Signal Tap — для внутрисхемного захвата сигналов и анализа временных диаграмм внутри FPGA.
System Console — для мониторинга конфигурации, чтения/записи регистров трансиверов.
ModelSim/Questa — для функционального и временного моделирования трансиверных IP‑ядер.
USB‑Blaster (встроенный) — для загрузки конфигурации и базовой отладки через JTAG.
Для запуска достаточно подключить питание, соединить плату с ПК через USB или Ethernet, запустить Board Test System или Board Update Portal, выбрать нужный трансиверный канал и тип интерфейса, затем провести серию тестов: «генерация PRBS и измерение BER», «анализ глазковой диаграммы и джиттера», «подбор предемфаза под канал», «проверка соответствия PMA для выбранного стандарта», «сравнение качества передачи на разных типах разъёмов/кабелей».

Комплект поставки
В стандартный комплект входят:
плата разработки целостности сигнала с ПЛИС Stratix V GT;
адаптер питания переменного тока;
кабель питания;
кабель USB типа A–B;
кабель Ethernet;
Character LCD (на плате);
FMC‑loopback‑карта или аналогичные тестовые аксессуары (для базовых тестов);
документация (руководства пользователя, схемы, распиновки интерфейсов, рекомендации по тестированию);
ссылки на загрузку ПО (Quartus Prime, Board Test System, Board Update Portal, примеры проектов, драйверы);
гарантийные и сопроводительные документы;
лицензия на ПО (Development Kit Edition) — обычно на 1 год.

Дополнительные аксессуары
Для полноценной работы и расширенного тестирования рекомендуется использовать:
осциллограф с полосой 20–30 ГГц и дифференциальными пробниками — для детального анализа глазковых диаграмм и джиттера;
анализаторы протоколов и генераторы трафика — для нагрузочного тестирования и оценки производительности в реальных сценариях;
кабельные сборки и трансиверные модули (QSFP+/CFP/SFP+) под нужные скорости и среды передачи;
тестовые бэкплейн‑системы и адаптеры — для имитации реальных условий работы в серверных шасси;
набор эталонных кабелей разной длины и качества — для сравнения влияния канала на целостность сигнала;
источник питания (если используется отдельный стенд);
рабочую станцию с достаточным объёмом RAM и SSD — для работы Quartus и моделирования сложных сценариев.

Почему стоит использовать комплект Stratix V GT SI Development Kit
Этот комплект позволяет существенно сократить сроки разработки высокоскоростных интерфейсов: вместо того чтобы самостоятельно писать тестовые проекты и утилиты для настройки трансиверов, вы получаете готовые инструменты (BTS, Board Update Portal) и гибкую коммутацию каналов для быстрой оценки качества связи. Это помогает точно подобрать параметры трансивера под конкретный канал, подтвердить соответствие стандартам и избежать дорогостоящих ошибок на этапе серийного производства.
