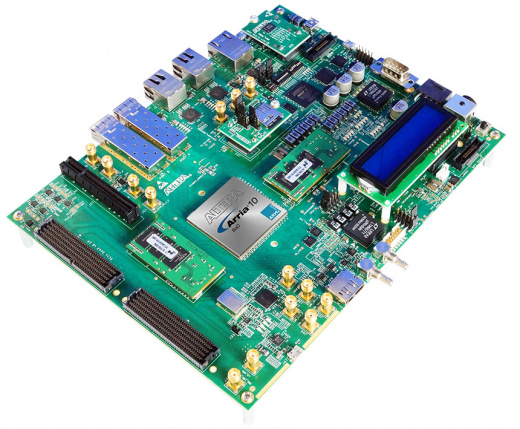

Комплект для разработки Arria 10 SoC

Комплект для разработки Intel Arria 10 SoC — это референсная платформа, объединяющая в одном кристалле FPGA‑матрицу и двухъядерный процессор ARM Cortex‑A9 (Hard Processor System, HPS). Такая архитектура SoC (System‑on‑Chip) даёт возможность реализовывать сложные гетерогенные системы: программную часть (ОС, драйверы, стек протоколов, пользовательский интерфейс) выполнять на ARM‑ядрах, а критичные по времени и производительности задачи (ЦОС, кодирование, фильтрация, интерфейсы реального времени) ускорять на FPGA.

Ключевое преимущество комплекта — готовность к запуску Linux на HPS, наличие интерфейсов ввода‑вывода и памяти, а также инструментов для совместной отладки софта и FPGA‑логики. На базе комплекта можно отрабатывать сценарии «софт + аппаратное ускорение», интеграцию ОС с пользовательскими IP‑блоками, управление периферией и синхронизацию между ARM и FPGA.

Плата рассчитана на применение в НИОКР, прототипировании промышленных и телекоммуникационных систем, учебных курсах по встраиваемым системам и FPGA, а также на участках верификации сложных гетерогенных решений. Её удобно использовать для макетирования контроллеров, сетевых устройств, систем сбора и обработки данных, мультимедийных узлов и систем реального времени.

Основные преимущества
Гибридная архитектура SoC. Сочетание ARM‑процессора и FPGA в одном кристалле упрощает межблочные связи, снижает задержки и энергопотребление по сравнению с раздельными решениями.
Поддержка Linux на HPS. Можно запускать полноценную ОС, использовать драйверы и стандартные стеки, а FPGA применять как ускоритель.
Высокая производительность FPGA. Архитектура с большим числом логических элементов, DSP‑блоков и высокоскоростными трансиверами позволяет реализовывать сложные алгоритмы ЦОС и высокоскоростные интерфейсы.
Развитая периферия на плате. Готовые интерфейсы (Ethernet, USB, SD, PCIe, UART, GPIO) и память (DDR3/DDR4) позволяют сразу подключать внешние устройства и тестировать систему.
Интеграция с Quartus Prime и ARM‑инструментами. Полная поддержка совместной отладки: Signal Tap для FPGA, GDB/JTAG для ARM, System Console для мониторинга.
Гибкость под разные сценарии. Подходит для отработки как чисто FPGA‑задач, так и сложных систем «процессор + FPGA» с распределением нагрузки.
Готовность к промышленным и сетевым сценариям. Плата позволяет быстро проверить работу протоколов, драйверов, стеков и аппаратных ускорителей в едином окружении.

Технические характеристики

Параметр	Значение
Производитель	Intel (ранее Altera)
Модель ПЛИС	Arria 10 SoC (конкретная модель зависит от комплектации, например, 10AS066K3F40E2SG)
Процессорная часть (HPS)	Двухъядерный ARM Cortex‑A9, до ~1 ГГц, кэш, контроллер памяти, периферия
Логические элементы (LE)	До ~660 тыс. (зависит от конкретной микросхемы)
DSP‑блоки	До ~1500
Трансиверы	Высокоскоростные трансиверы с поддержкой скоростей до десятков Гбит/с
Память	DDR3/DDR4 (объём и конфигурация зависят от комплектации), Flash‑память для загрузки
Интерфейсы на плате	Ethernet (1/10 Гбит), USB, SD‑card, PCIe Gen3, UART, JTAG, GPIO, FMC (в зависимости от версии)
Питание	Через внешние разъёмы и/или PCIe; типовая потребляемая мощность — до 150–200 Вт
Охлаждение	Пассивное (радиаторы) либо с возможностью установки активного охлаждения
Форм‑фактор	Полноразмерная плата (часто в форм‑факторе FH, двухслотовая)
Совместимость с ПО	Intel Quartus Prime Pro, Intel Platform Designer, ARM DS‑5/DS‑Workbench, Signal Tap, System Console, ModelSim/Questa
Измеряемые/верифицируемые параметры	Загрузка CPU/FPGA, задержки между HPS и FPGA, пропускная способность интерфейсов, производительность DSP‑конвейеров, целостность сигналов трансиверов, временные характеристики, BER

Области применения
Комплект востребован в следующих задачах:
разработка встраиваемых систем с аппаратным ускорением (FPGA как сопроцессор для ARM);
прототипирование телекоммуникационного оборудования (маршрутизаторы, шлюзы, трансиверы, обработка пакетов);
создание систем цифровой обработки сигналов с управлением из ОС (фильтрация, БПФ, демодуляция, кодирование);
макетирование промышленных контроллеров и систем управления (сбор данных, ПИД‑регуляторы, интерфейсы датчиков/актуаторов);
проектирование мультимедийных и видеосистем (кодирование/декодирование, буферизация, вывод на дисплей);
отработка интеграции Linux‑драйверов с FPGA‑IP и механизмов обмена данными (AXI, Avalon, прерывания, DMA);
верификация и тестирование высокоскоростных трансиверных каналов и сетевых интерфейсов;
учебные и исследовательские проекты по SoC‑архитектуре, гетерогенным вычислениям, встраиваемым ОС и FPGA;
подготовка референсных решений для переноса на собственные платы или в ASIC;
отработка сценариев реального времени: синхронизация задач на ARM и FPGA, обработка прерываний, детерминизм.

Поддержка и интеграция
Комплект совместим с типовым инструментарием разработчика:
Intel Quartus Prime Pro — синтез, размещение, трассировка FPGA‑части, настройка временных ограничений.
Intel Platform Designer — конфигурация HPS (процессор, память, периферия, шины AXI/Avalon), генерация системы на кристалле.
ARM‑инструменты (DS‑5, DS‑Workbench) — отладка кода на ARM Cortex‑A9 через JTAG/SWD, профилирование, анализ производительности.
Signal Tap Logic Analyzer — внутрисхемная отладка FPGA, захват сигналов, анализ временных диаграмм.
System Console — мониторинг конфигурации, чтение/запись регистров, отладка интерфейсов.
ModelSim/Questa — функциональное и временное моделирование.
Инструменты для совместной отладки — сценарии «ARM вызывает FPGA‑ускоритель», «DMA‑обмен между HPS и FPGA», «прерывания от FPGA к ARM».
Для автоматизации и тестирования достаточно создать систему в Platform Designer, сгенерировать образ для HPS, загрузить FPGA‑конфигурацию, запустить Linux, затем проверить сценарии: «обмен данными между ARM и FPGA по AXI», «запуск DSP‑конвейера из ОС», «обработка сетевого трафика с аппаратным фильтром», «работа в реальном времени с детерминированными задержками».

Комплект поставки
В стандартный комплект входят:
плата разработки с установленной ПЛИС Arria 10 SoC;
кабели и переходники (в зависимости от версии: кабели питания, интерфейсные кабели, кабели для отладки JTAG/USB);
модуль/модули памяти (DDR3/DDR4, Flash) — зависит от комплектации;
документация (руководства пользователя, схемы, рекомендации по подключению и отладке);
лицензионные ключи/активации (если предусмотрены производителем);
ссылки на загрузку ПО Quartus Prime, Platform Designer, примеров проектов и референсных дизайнов.

Дополнительные аксессуары
Для расширения функциональности рекомендуется использовать:
анализатор протоколов и трафик‑генератор (для тестирования Ethernet, PCIe и других интерфейсов);
осциллограф с полосой 1–10 ГГц и пробниками (для анализа сигналов и временных диаграмм);
кабельную сборку и трансиверные модули (SFP/QSFP, активные кабели) под нужные скорости и протоколы;
дочерние платы через FMC (модули АЦП/ЦАП, RF‑модули, сетевые интерфейсы);
источник питания с достаточной мощностью и стабильностью;
систему активного охлаждения (при длительных тестах и высокой нагрузке);
сервер/рабочую станцию с достаточным объёмом RAM и SSD для работы Quartus и моделирования;
дополнительные модули памяти или специализированные дочерние карты под задачу.

Почему стоит использовать комплект Arria 10 SoC для разработки
Комплект позволяет быстро перейти от идеи к работающему прототипу гетерогенной системы без проектирования собственной платы и решения проблем с разводкой высокоскоростных линий и интерфейсов между ARM и FPGA. Это экономит десятки и сотни часов инженерной работы, снижает риски ошибок в топологии и позволяет сосредоточиться на архитектуре системы, распределении задач между софтом и аппаратурой, а также на верификации интерфейсов и сценариев реального времени.
