Плата DE0-CV

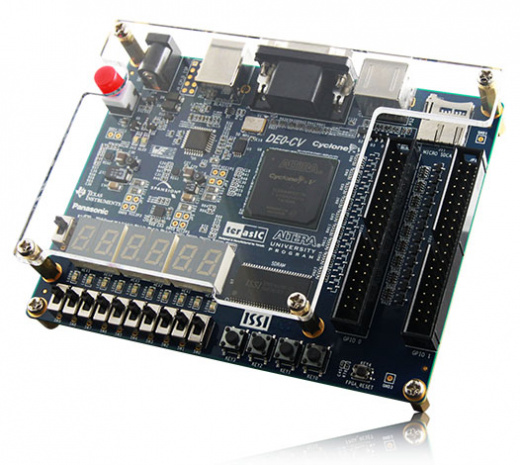

DE0‑CV (Cyclone V) — это отладочная плата, ориентированная на обучение и быстрое прототипирование. В основе — ПЛИС семейства Intel Cyclone V, которая сочетает программируемую логику с двухъядерным процессорным кластером (HPS: Hard Processor System) на базе ARM Cortex‑A9. Это даёт возможность реализовывать как чисто логические проекты, так и гибридные решения: софт на ARM + ускорители на FPGA.

Ключевая особенность платы — баланс между доступностью и функциональностью: здесь есть базовые интерфейсы (HDMI, аудио, Ethernet, USB), память DDR3, GPIO и разъёмы расширения (HPC FMC, GPIO), а также пользовательские элементы управления (кнопки, переключатели, светодиоды, 7‑сегментные индикаторы). Благодаря этому DE0‑CV удобно использовать для лабораторных работ по цифровой схемотехнике, курсовых проектов, разработки простых контроллеров и демонстрации работы интерфейсов.

Плата востребована в вузах, на курсах по FPGA, в студенческих проектах и у энтузиастов. Её часто применяют для освоения Quartus, Signal Tap, Platform Designer и Nios II, а также для первых шагов в проектировании систем «на кристалле» (SoC) с ARM+FPGA.

Основные преимущества
Гибридная архитектура SoC. Наличие HPS (ARM Cortex‑A9) позволяет изучать и реализовывать проекты с процессорной частью и аппаратными ускорителями.
Универсальность для обучения. Подходит для задач от простейшей комбинационной логики до простых процессорных систем и драйверов периферии.
Развитые пользовательские интерфейсы. Кнопки, переключатели, светодиоды и 7‑сегментные индикаторы упрощают демонстрацию и отладку.
Поддержка стандартных интерфейсов. HDMI, аудио, Ethernet и USB позволяют быстро подключать плату к ПК и внешним устройствам.
Разъёмы расширения. HPC FMC и GPIO дают возможность наращивать функционал и подключать дочерние модули.
Полная совместимость с экосистемой Intel FPGA. Поддержка Quartus Prime, Platform Designer, Signal Tap, System Console, Nios II EDS и ModelSim.
Доступная стоимость и простота старта. Плата рассчитана на студентов и начинающих разработчиков, не требует сложного стенда для запуска.
Готовые учебные проекты и примеры. В составе дистрибутивов и на сайте производителя есть типовые проекты (счётчики, UART, VGA/HDMI‑контроллеры, простые процессоры Nios II).

Технические характеристики

Параметр	Значение
Производитель	Terasic
Модель ПЛИС	Intel Cyclone V (SoC), например, 5CSXFC6D6F31C6N
Логические элементы (LE)	~110 000
DSP‑блоки	~130
Блоки памяти (M9K)	~3,8 Мбит
Процессорная часть (HPS)	2× ARM Cortex‑A9 (до ~800–900 МГц), L2‑кэш, периферия (USB, Ethernet, SD, I2C/SPI/UART)
Память	DDR3 (обычно 1 Гбайт), Flash‑память для конфигурации
Видео/аудио	HDMI (видео + аудио), аудиовход/выход (3,5 мм)
Сетевые интерфейсы	Ethernet 10/100/1000 (RJ‑45)
USB	USB‑Blaster (для программирования), USB Host/Device (для периферии)
Пользовательские элементы	4 кнопки, 10 переключателей, 10 светодиодов, 2× 7‑сегментных индикатора
Разъёмы расширения	HPC FMC (High‑Pin Count), GPIO (широкие порты для внешних модулей)
Питание	12 В DC (адаптер в комплекте)
Форм‑фактор	Стендовая плата (не PCIe)
Совместимость с ПО	Quartus Prime, Platform Designer, Signal Tap, System Console, Nios II EDS, ModelSim/Questa

Области применения
Плата подходит для следующих задач:
обучение цифровой логике, комбинационным и последовательным схемам, конечным автоматам;
лабораторные работы по FPGA и проектированию на Verilog/VHDL;
освоение SoC‑архитектуры (ARM + FPGA) и межпроцессорного взаимодействия;
разработка простых процессорных систем на базе Nios II;
создание драйверов и контроллеров для периферии (UART, SPI, I2C, GPIO);
прототипирование простых видеорешений (VGA/HDMI‑генераторы, простые графические интерфейсы);
проектирование базовых сетевых устройств (простые Ethernet‑узлы, мосты, конвертеры);
учебные проекты по обработке сигналов (FIR‑фильтры, простые ЦОС‑алгоритмы);
отработка навыков отладки с Signal Tap и анализа временных диаграмм;
первые шаги в проектировании систем реального времени и встраиваемых контроллеров.

Поддержка и интеграция
Плата полностью интегрируется в экосистему Intel FPGA:
Quartus Prime — для синтеза, трассировки и временных ограничений.
Platform Designer — для построения процессорных систем (Nios II или HPS) и шин, подключения периферии и генерации HDL‑обвязки.
Signal Tap — для внутрисхемного захвата сигналов и анализа временных диаграмм.
System Console — для мониторинга конфигурации и чтения/записи регистров.
Nios II EDS — для разработки встроенного ПО и отладки программ под Nios II.
ModelSim/Questa — для функционального и временного моделирования.
Для запуска достаточно подключить питание, соединить плату с ПК через USB, открыть Quartus и загрузить проект (через USB‑Blaster). Для SoC‑проектов дополнительно используют Platform Designer и инструменты для HPS (например, загрузку Linux или bare‑metal приложений). Типовые сценарии: «счётчик с выводом на светодиоды», «UART‑терминал», «простой Nios II с GPIO», «HDMI‑генератор», «Ethernet‑пинг‑тест через HPS».

Комплект поставки
В стандартный комплект входят:
плата DE0‑CV с установленной ПЛИС Cyclone V SoC;
адаптер питания 12 В;
кабель USB (для программирования и связи);
документация (руководство пользователя, схемы, распиновки интерфейсов, рекомендации по настройке);
ссылки на загрузку ПО (Quartus Prime, Nios II EDS, примеры проектов, драйверы);
гарантийные и сопроводительные документы.

Дополнительные аксессуары
Для расширенных проектов рекомендуется использовать:
модули расширения под FMC или GPIO (АЦП/ЦАП, видеовходы, промышленные интерфейсы);
монитор/телевизор с HDMI для работы с видеовыходом;
осциллограф и логический анализатор для отладки сигналов и временных диаграмм;
набор кабелей и переходников (USB‑устройства, Ethernet‑кабели, аудиокабели);
SD‑карту для загрузки ОС/файлов в HPS;
рабочую станцию с достаточным объёмом RAM для Quartus и моделирования;
учебные пособия и лабораторные работы по FPGA и SoC.

Почему стоит использовать плату DE0‑CV для обучения и прототипирования
DE0‑CV — оптимальный выбор, если цель — быстро освоить FPGA и сделать первые проекты: плата проста в подключении, имеет понятную периферию и богатую поддержку со стороны ПО и примеров. Наличие HPS и Nios II позволяет переходить от простой логики к полноценным встраиваемым системам, а разъёмы FMC/GPIO дают возможность наращивать функционал. Это особенно удобно для курсовых, лабораторных и студенческих проектов, где важны наглядность, доступность и возможность показать результат (видео, сеть, управление кнопками и светодиодами).
