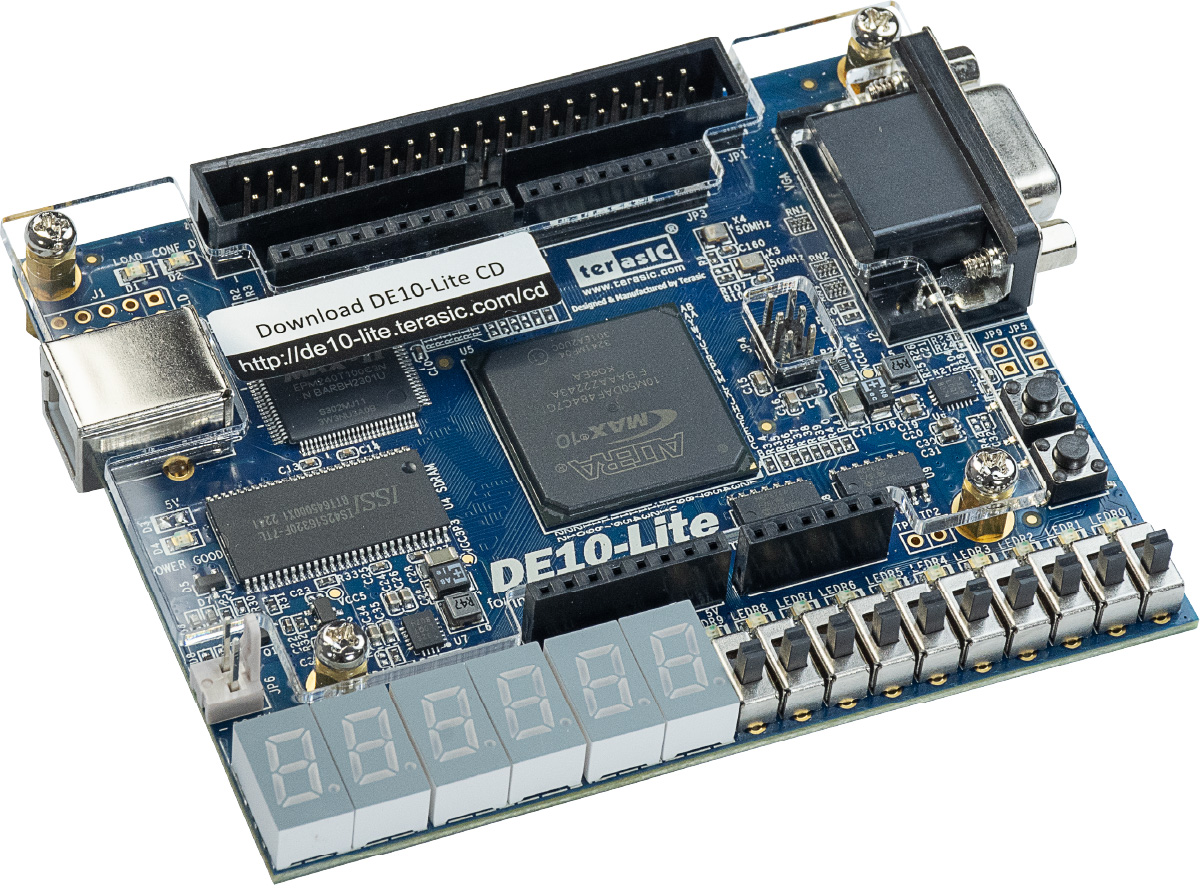

Плата DE10-Lite

DE10‑Lite — компактная и доступная отладочная плата на базе ПЛИС Intel MAX 10, ориентированная на студентов, преподавателей и разработчиков, которым нужна недорогая платформа для освоения цифровой логики и первых проектов на FPGA. В отличие от SoC‑плат (вроде DE1‑SoC), здесь нет процессорного ядра ARM: вся логика реализуется непосредственно в программируемой матрице, что делает плату идеальной для изучения «чистой» FPGA‑архитектуры, временных диаграмм и параллельных вычислений.

Ключевая особенность DE10‑Lite — удачное сочетание ресурсов и периферии для наглядной демонстрации результатов: можно выводить тестовые изображения на VGA‑монитор, считывать данные с акселерометра и АЦП, управлять схемой через кнопки и переключатели, отображать состояние на светодиодах и 7‑сегментном дисплее. Наличие разъёма, совместимого с Arduino Uno R3, и GPIO‑колодок позволяет подключать внешние модули и расширять функционал без сложных адаптеров.

Плата широко используется в вузах для лабораторных работ по цифровой схемотехнике, курсовых проектов, кружков и индивидуальных разработок. На ней удобно осваивать Quartus Prime, Signal Tap, ModelSim, а также учиться проектировать конвейеры, конечные автоматы, простые видеогенераторы и контроллеры ввода‑вывода.

Основные преимущества
Оптимальный баланс ресурсов для обучения. 50 000 логических элементов достаточно для сложных учебных проектов (видео, конвейеры, автоматы), но при этом плата остаётся доступной по цене.
Наглядная индикация и вывод. VGA, светодиоды, 7‑сегментный дисплей и переключатели позволяют сразу видеть результат работы схемы — это критично для обучения.
Аналоговые и сенсорные интерфейсы. Встроенный АЦП и 3‑осевой акселерометр дают возможность работать с реальными сигналами и датчиками.
Гибкость расширения. Разъём, совместимый с Arduino Uno R3, и 2×20 GPIO упрощают подключение модулей и прототипирование.
Встроенная система программирования. На плате установлен USB‑Blaster — не нужен отдельный программатор.
Полная совместимость с экосистемой Intel FPGA. Поддержка Quartus Prime, Signal Tap, System Console, ModelSim/Questa и готовых референсных проектов.
Низкое энергопотребление и простота запуска. Питание 5 В (через USB или внешний разъём), минимум настроек для старта.
Готовые утилиты и примеры. В комплекте есть Control Panel для быстрой проверки периферии без написания кода, а также референсные проекты (VGA‑генератор, SDRAM‑контроллер, АЦП‑считывание, акселерометр).

Технические характеристики

Параметр	Значение
Производитель	Terasic
Модель ПЛИС	Intel MAX 10 (например, 10M50DAF484C7G)
Логические элементы (LE)	50 000
Блоки памяти (M9K)	1 638 Кбит
Умножители (18×18)	144
PLL	4
Память	64 МБ SDRAM (16‑битная шина)
Видео	VGA (через резистивную матрицу DAC)
Датчики	3‑осевой акселерометр
АЦП	Встроенный двойной АЦП; 6 аналоговых каналов через разъём Arduino
Пользовательские элементы	10 светодиодов, 10 ползунковых переключателей, 2 кнопки, 6‑разрядный 7‑сегментный дисплей
Разъёмы расширения	2×20 GPIO, разъём, совместимый с Arduino Uno R3
Программирование	Встроенный USB‑Blaster (USB Type B)
Питание	5 В DC (через USB или внешний разъём)
Форм‑фактор	Стендовая плата (не PCIe)
Совместимость с ПО	Quartus Prime, Signal Tap, System Console, ModelSim/Questa, Control Panel, референсные проекты

Области применения
Плата подходит для следующих задач:
обучение цифровой логике, комбинационным и последовательным схемам, конечным автоматам и конвейерам;
лабораторные работы по FPGA и проектированию на Verilog/VHDL;
прототипирование простых контроллеров и систем управления (освещение, моторы, датчики);
разработка видеосистем: VGA‑генераторы, простые графические эффекты, вывод текста и фигур;
работа с аналоговыми сигналами: считывание с АЦП, фильтрация, преобразование, визуализация на дисплее;
проекты с датчиками: обработка данных с акселерометра, простые системы ориентации и движения;
освоение работы с внешней памятью: SDRAM‑контроллеры, буферизация данных, конвейеры;
отработка навыков отладки с Signal Tap и анализа временных диаграмм;
учебные проекты по интерфейсам ввода‑вывода и расширению через Arduino‑совместимый разъём;
первые шаги в проектировании систем реального времени и встраиваемых контроллеров без процессорного ядра.

Поддержка и интеграция
Плата полностью интегрируется в экосистему Intel FPGA:
Quartus Prime — для синтеза, трассировки, временных ограничений и анализа мощности.
Signal Tap — для внутрисхемного захвата сигналов и анализа временных диаграмм.
System Console — для мониторинга конфигурации и чтения/записи регистров.
ModelSim/Questa — для функционального и временного моделирования.
Control Panel — готовая утилита для быстрой проверки периферии (управление светодиодами, чтение кнопок/переключателей, вывод на 7‑сегментный дисплей, чтение акселерометра и АЦП, тест SDRAM, вывод VGA‑паттернов) без написания собственных проектов.
USB‑Blaster — для загрузки конфигурации через JTAG.
Для старта достаточно подключить питание, соединить плату с ПК через USB, открыть Quartus и загрузить проект. Для быстрой проверки можно использовать Control Panel: например, «вывести тестовый VGA‑паттерн», «прочитать данные акселерометра», «записать/прочитать SDRAM», «включить светодиоды по переключателям».

Комплект поставки
В стандартный комплект входят:
плата DE10‑Lite с ПЛИС MAX 10;
кабель USB (A–B) для программирования и питания;
документация (руководство пользователя, схемы, распиновки, рекомендации по настройке);
ссылки на загрузку ПО (Quartus Prime, Control Panel, примеры проектов, драйверы);
гарантийные и сопроводительные документы.

Дополнительные аксессуары
Для расширенных проектов рекомендуется использовать:
монитор с VGA‑входом — для работы с видеовыходом;
осциллограф и логический анализатор — для отладки сигналов и временных диаграмм;
набор модулей для Arduino (датчики, дисплеи, реле) — для расширения функционала через совместимый разъём;
кабели и переходники (VGA, USB, провода для GPIO);
рабочую станцию с достаточным объёмом RAM — для Quartus и моделирования;
учебные пособия и лабораторные работы по FPGA и цифровой схемотехнике.

Почему стоит использовать плату DE10‑Lite для обучения и прототипирования
DE10‑Lite — отличный выбор, если цель — освоить FPGA без лишней сложности: здесь нет процессорной подсистемы, поэтому фокус остаётся на логике, временных ограничениях и параллелизме. Богатая периферия (VGA, акселерометр, АЦП, Arduino‑разъём) позволяет сразу получать наглядные результаты, а встроенный USB‑Blaster и Control Panel ускоряют старт. Это особенно удобно для лабораторных, курсовых и студенческих проектов, где важны простота, доступность и возможность показать работающий прототип (видео, реакция на датчики, индикация).
