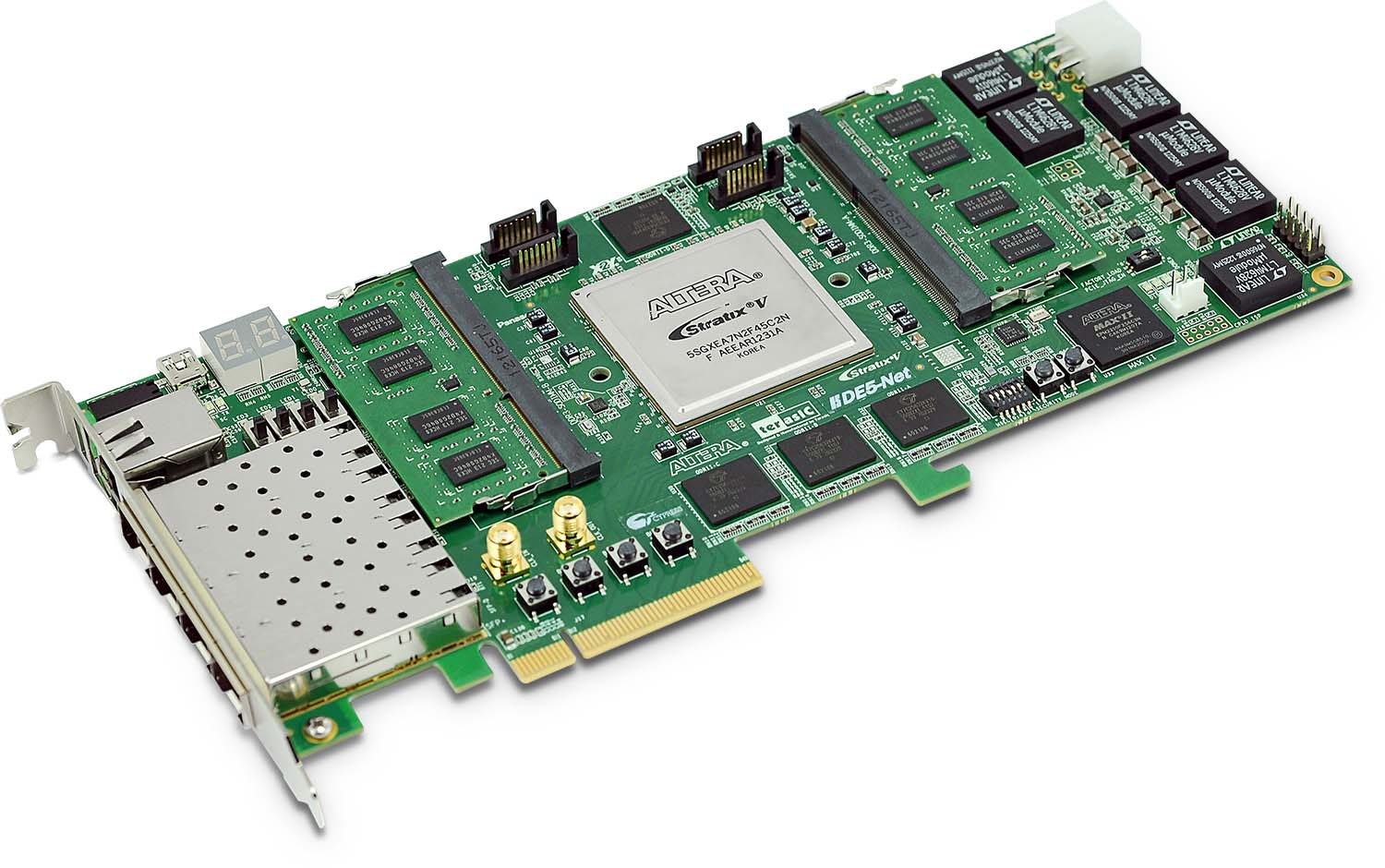

Комплект для разработки ПЛИС DE5-Net

Комплект для разработки Terasic DE5‑Net — это полноразмерная FPGA‑плата на базе ПЛИС Intel (ранее Altera) Stratix V GX, ориентированная на сетевые и высокопроизводительные приложения. Ключевая особенность — мощные высокоскоростные трансиверы и развитая подсистема памяти, позволяющие реализовывать обработку трафика, аппаратные конвейеры и системы с ультранизкой задержкой.

Stratix V GX содержит встроенные трансиверы со скоростью до 12,5 Гбит/с, что даёт полную совместимость с PCIe Gen3, 10G Ethernet и другими высокоскоростными протоколами. Плата выполнена в форм‑факторе «полной высоты» и рассчитана на установку в стенды и корпуса с доступом к интерфейсам.

Плата востребована в НИОКР, центрах прототипирования, лабораториях телекоммуникаций и сетевой безопасности, а также в учебных курсах по высокоскоростной обработке данных и FPGA. Её удобно использовать для макетирования сетевых ускорителей, анализаторов трафика, маршрутизаторов, систем сбора данных, торговых платформ с низкой задержкой, а также для отработки интеграции FPGA с внешними модулями через PCIe и оптические интерфейсы.

Основные преимущества
Высокая пропускная способность интерфейсов. 4× SFP+ (10 Гбит/с) и 2× QSFP+ (40 Гбит/с) позволяют сразу тестировать реальные сетевые сценарии без дополнительных модулей.
Развитая подсистема памяти. DDR3 (через SO‑DIMM), QDRII+ SRAM и Flash‑память дают возможность буферизировать большие объёмы данных и реализовывать сложные алгоритмы обработки.
Мощная ПЛИС Stratix V GX. Большое количество логических элементов, DSP‑блоков и высокоскоростных трансиверов позволяет реализовывать сложные вычислительные конвейеры и сетевые стеки.
PCIe Gen3 x8. Позволяет подключать плату к серверу/рабочей станции и организовывать высокоскоростной обмен данными, а также использовать FPGA как ускоритель.
Низкая задержка и детерминизм. Архитектура Stratix V и прямые соединения интерфейсов обеспечивают предсказуемое время обработки пакетов и сигналов.
Гибкость конфигурации. Множество GPIO, SATA‑портов, последовательных интерфейсов и слотов расширения позволяют адаптировать плату под разные задачи.
Полная поддержка инструментов Intel. Интеграция с Quartus Prime, Platform Designer, Signal Tap и System Console для сквозной разработки и отладки.
Встроенная система конфигурирования. USB‑Blaster на плате упрощает загрузку конфигурации и отладку без внешних программаторов.

Технические характеристики

Параметр	Значение
Производитель	Terasic
Модель ПЛИС	Intel Stratix V GX (например, 5GSXEA7K2F40C2N)
Логические элементы (LE)	До ~600 тыс. (зависит от конкретной микросхемы)
DSP‑блоки	До ~1500
Трансиверы	Встроенные до 12,5 Гбит/с; поддержка 10G/40G Ethernet, PCIe Gen3
Память	2× слота DDR3 SO‑DIMM; QDRII+ SRAM; Flash‑память; 4× SATA‑порта
Сетевые интерфейсы	4× SFP+ (до 10 Гбит/с каждый); 2× QSFP+ (до 40 Гбит/с каждый)
Системные интерфейсы	PCIe Gen3 x8; GPIO; RS‑422 (RJ‑45); кнопки, переключатели, светодиоды, 7‑сегментные индикаторы
Питание	Через ATX‑разъём или внешний источник; типовая потребляемая мощность — до 150–200 Вт
Охлаждение	Радиаторы на ключевых компонентах; возможна установка дополнительных вентиляторов
Форм‑фактор	Полноразмерная плата (full‑height, full‑length)
Совместимость с ПО	Intel Quartus Prime Pro, Intel Platform Designer, Signal Tap, System Console, ModelSim/Questa
Измеряемые/верифицируемые параметры	Пропускная способность SFP+/QSFP+, задержка обработки пакетов, загрузка ресурсов FPGA, целостность сигналов трансиверов, BER, джиттер, производительность памяти, временные характеристики конвейеров

Области применения
Комплект востребован в следующих задачах:
прототипирование сетевого оборудования (маршрутизаторы, коммутаторы, NIC, мосты, шлюзы);
разработка аппаратных ускорителей для обработки сетевого трафика и анализа пакетов;
создание систем с ультранизкой задержкой (например, для алгоритмической торговли, HFT);
макетирование систем сбора и обработки больших потоков данных (телеметрия, мониторинг, сенсоры);
отработка интеграции FPGA с серверами через PCIe Gen3;
проектирование аппаратных конвейеров ЦОС, кодирования/декодирования, шифрования;
верификация высокоскоростных каналов (SFP+/QSFP+) и тестирование BER, джиттера, выравнивания;
учебные и исследовательские проекты по FPGA, сетевой обработке, параллельным вычислениям и системам реального времени;
подготовка референсных решений для собственных плат с аналогичными интерфейсами;
моделирование и тестирование сетевых сценариев с реальным трафиком.

Поддержка и интеграция
Комплект полностью интегрируется в экосистему Intel FPGA:
Intel Quartus Prime Pro — синтез, размещение, трассировка FPGA‑части, настройка временных ограничений, анализ мощности.
Intel Platform Designer — конфигурация системы, шин, контроллеров памяти и интерфейсов.
Signal Tap Logic Analyzer — внутрисхемная отладка, захват сигналов внутри FPGA, анализ временных диаграмм.
System Console — мониторинг конфигурации, чтение/запись регистров, отладка интерфейсов.
ModelSim/Questa — функциональное и временное моделирование.
USB‑Blaster (встроенный) — загрузка конфигурации и базовая отладка без внешних устройств.
Для автоматизации и тестирования достаточно создать систему в Platform Designer, сгенерировать конфигурацию, загрузить FPGA, подключить внешние устройства (коммутаторы, генераторы трафика, серверы по PCIe) и провести серию тестов по сценариям: «приём/передача 10G‑трафика через SFP+», «агрегация 4×10G в 40G через QSFP+», «обработка пакетов с аппаратным классификатором», «обмен данными с сервером по PCIe Gen3», «верификация BER и джиттера трансиверов».

Комплект поставки
В стандартный комплект входят:
плата DE5‑Net с установленной ПЛИС Stratix V GX;
кабели и переходники (зависит от версии: интерфейсные кабели, кабели питания, адаптеры);
документация (руководства пользователя, схемы, распиновки интерфейсов, рекомендации по подключению и отладке);
ссылки на загрузку ПО Quartus Prime, примеров проектов и референсных дизайнов;
гарантийные и сопроводительные документы.

Дополнительные аксессуары
Для полноценной работы и тестирования рекомендуется использовать:
оптические модули SFP+/QSFP+ (трансиверы) под нужные скорости и среды передачи (медь/оптика);
кабели DAC/AOC для прямого соединения SFP+/QSFP+ без трансиверов;
сетевые коммутаторы и генераторы трафика (Ixia, Spirent и аналоги) для нагрузочного тестирования;
сервер/рабочую станцию с достаточной мощностью для работы Quartus и моделирования;
осциллограф и логический анализатор для проверки целостности сигналов и временных диаграмм;
источник питания ATX (если не входит в комплект стенда);
накопители SATA для тестирования дисковой подсистемы;
адаптеры и кабели для последовательных и пользовательских интерфейсов.

Почему стоит использовать комплект DE5‑Net для разработки
DE5‑Net позволяет быстро перейти от идеи к работающему прототипу сетевого или высокопроизводительного устройства без проектирования собственной платы и решения проблем с разводкой высокоскоростных линий. Вы сразу получаете готовые SFP+/QSFP+‑интерфейсы, развитую подсистему памяти и PCIe Gen3 — это экономит сотни часов инженерной работы и снижает риски ошибок в топологии.
