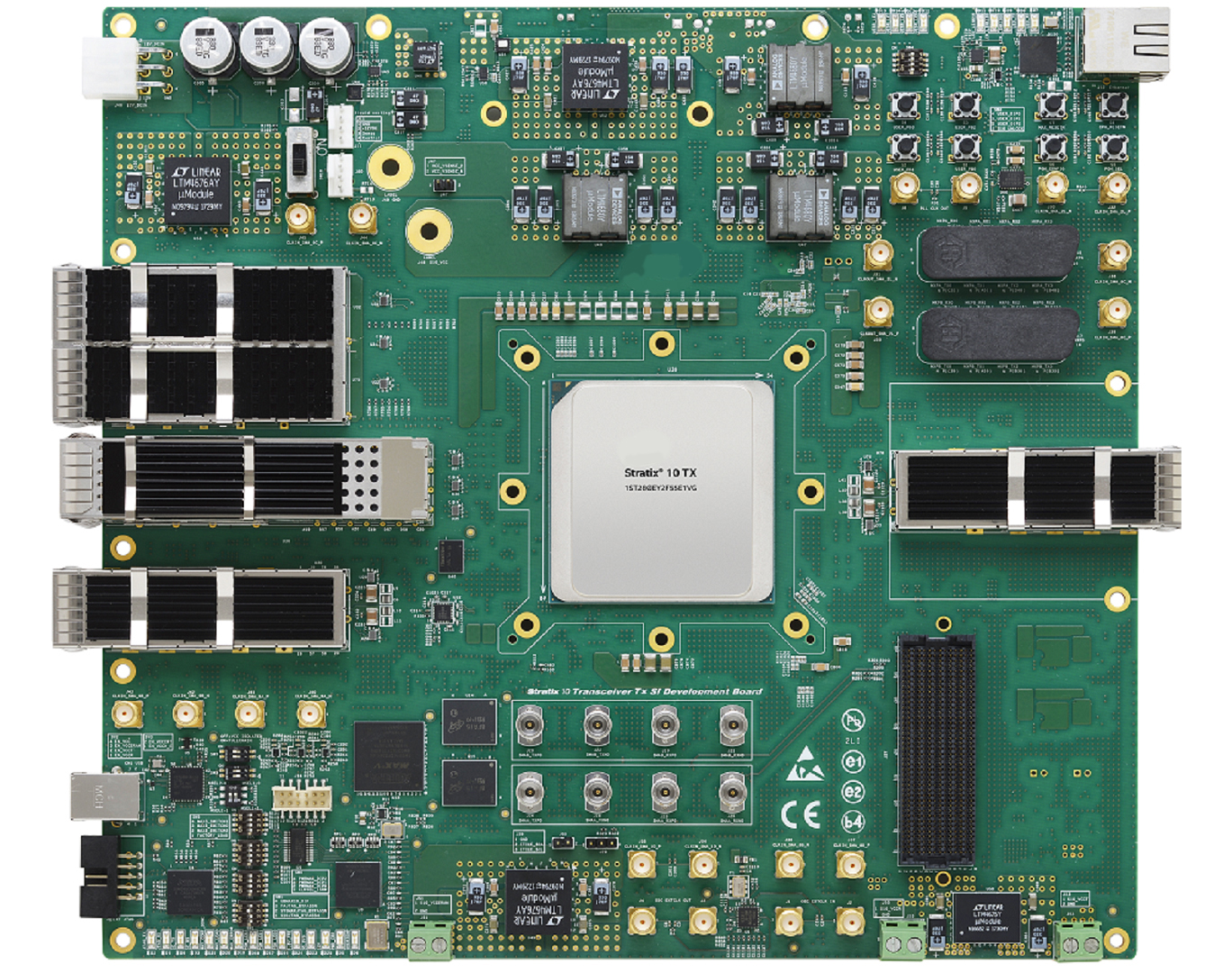

Комплект для разработки целостности сигнала Intel Stratix 10 TX

Intel Stratix 10 TX Transceiver Signal Integrity Development Kit — специализированный стенд для глубокого анализа характеристик трансиверных каналов ПЛИС Intel Stratix 10 TX. В отличие от универсальных отладочных плат, этот комплект ориентирован не на учебные проекты, а на инженерные задачи: верификацию физических каналов, подбор параметров эквализации, оценку влияния трассы и разъёмов, проверку соответствия стандартам передачи данных.

Ключевая особенность комплекта — возможность динамически менять параметры трансивера (VOD, предыскажения, эквализацию) и сразу видеть эффект на глазковой диаграмме и BER. Это позволяет быстро подобрать оптимальные настройки под конкретный канал (кабель, разъём, плата) и подтвердить соответствие требованиям PCIe, Ethernet, CPRI, JESD204 и других стандартов. В составе платы есть встроенные петли обратной связи (loopback), SMA‑порты для подключения измерительных приборов, а также система управления питанием и мониторинга напряжений.

Комплект востребован в R&D‑отделах, центрах сертификации, у разработчиков высокоскоростных интерфейсов, а также в университетах на продвинутых курсах по высокоскоростным соединениям и целостности сигнала.

Основные преимущества
Глубокая настройка трансиверов. Возможность динамического изменения VOD (дифференциального выходного напряжения), предыскажений (pre‑emphasis) и эквализации (CTLE/DFE) для оптимизации канала.
Поддержка высоких скоростей. Трансиверы Stratix 10 TX рассчитаны на работу в диапазоне скоростей, характерном для современных стандартов (вплоть до ~28–30 Гбит/с на канал в зависимости от конфигурации).
Готовые сценарии тестирования. Встроенный Board Test System (BTS) и примеры проектов позволяют быстро запускать PRBS‑тесты, измерять джиттер и BER, строить глазковые диаграммы.
Гибкие варианты коммутации. SMA‑разъёмы, FMC+ и другие интерфейсы дают возможность подключать осциллографы, BERT‑тестеры и внешние устройства для реалистичного моделирования канала.
Точная система питания и мониторинга. Управление напряжениями питания трансиверов, контроль токов и температур, возможность тонкой подстройки напряжений для исследования влияния питания на целостность сигнала.
Соответствие отраслевым стандартам. Комплект позволяет верифицировать PMA‑уровень для PCIe, Ethernet (1G/10G/25G/40G/100G), CPRI, JESD204, SFI/CEI и других протоколов.
Интеграция с экосистемой Intel FPGA. Полная совместимость с Quartus Prime, Platform Designer, Signal Tap, System Console и референсными проектами для трансиверов.

Технические характеристики

Параметр	Значение
Производитель	Intel (ранее Altera)
Целевая ПЛИС	Intel Stratix 10 TX (конкретная модель зависит от ревизии комплекта)
Трансиверные каналы	Несколько высокоскоростных каналов с прямым выводом на SMA и через FMC+
Поддерживаемые скорости	До ~28–30 Гбит/с на канал (зависит от режима и конфигурации)
Интерфейсы для измерений	SMA (для осциллографа/BERT), FMC+, JTAG, Ethernet
Система управления	MAX V CPLD для конфигурации, мониторинга и управления питанием
Память	Встроенная Flash‑память для хранения конфигураций и тестовых образов
Питание	Внешний блок питания; возможность тонкой настройки напряжений через I2C/LTPowerPlay
Пользовательские элементы	Кнопки, DIP‑переключатели, светодиоды, ЖК‑дисплей (в зависимости от ревизии)
Совместимость с ПО	Quartus Prime, Board Test System (BTS), Signal Tap, System Console, ModelSim/Questa, референсные проекты трансиверов

Области применения
Плата применяется для следующих задач:
Верификация трансиверных каналов. Проверка соответствия PMA‑уровня отраслевым стандартам (PCIe, Ethernet, CPRI, JESD204) при разных скоростях и режимах.
Оптимизация параметров канала. Подбор предыскажений, эквализации и VOD под конкретную трассу, кабель или разъём для минимизации BER и максимизации запаса по глазковой диаграмме.
Тестирование влияния компонентов на целостность сигнала. Оценка влияния разъёмов, кабелей, переходников, длины трассы и топологии печатной платы на джиттер, шум и форму сигнала.
Отладка собственных IP‑ядер трансиверов. Проверка работы пользовательских стеков протоколов, FEC, кодирования и синхронизации на реальных физических каналах.
Сертификационные и квалификационные тесты. Подготовка данных для подтверждения соответствия требованиям спецификаций и внутренних стандартов компании.
Обучение и исследования. Демонстрация принципов работы высокоскоростных интерфейсов, методов измерения джиттера и BER, способов улучшения целостности сигнала.
Прототипирование мультигигабитных систем. Быстрая проверка идей по построению коммутаторов, кросс‑коннектов, трансиверных модулей и других устройств с высокой пропускной способностью.

Поддержка и интеграция
Комплект полностью интегрируется в экосистему Intel FPGA:
Quartus Prime — для синтеза, временных ограничений, анализа мощности и загрузки конфигурации.
Board Test System (BTS) — встроенный инструмент для быстрого запуска тестов трансиверов: PRBS, BER, джиттер, глазковая диаграмма, настройка предыскажений и эквализации.
Signal Tap — для внутрисхемного захвата низкоскоростных управляющих сигналов, синхронизации и диагностики.
System Console — для мониторинга конфигурации, чтения/записи регистров трансиверов и параметров питания.
LTPowerPlay — для тонкой настройки и мониторинга напряжений питания трансиверов (через I2C‑интерфейс).
ModelSim/Questa — для функционального и временного моделирования трансиверных IP‑ядер.
Референсные проекты и примеры — готовые конфигурации для типовых сценариев тестирования и отладки.
Для старта достаточно подключить питание, соединить плату с ПК через JTAG, загрузить тестовый образ через BTS и начать измерения: «запуск PRBS‑теста на 10/25/28 Гбит/с», «построение глазковой диаграммы и оценка джиттера», «подбор CTLE/DFE для максимизации запаса», «проверка соответствия PMA для PCIe/Ethernet», «оценка влияния длины кабеля на BER».

Комплект поставки
В стандартный комплект входят:
плата разработки Stratix 10 TX Signal Integrity;
блок питания (12–19 В, в зависимости от ревизии);
кабель JTAG для программирования и отладки;
документация (руководство пользователя, схемы, распиновки, рекомендации по настройке и тестированию);
гарантийные и сопроводительные документы.
Измерительные приборы (осциллограф, BERT‑тестер), кабели SMA и другое тестовое оборудование в комплект не входят.

Дополнительные аксессуары
Для полноценной работы и расширенного тестирования рекомендуется использовать:
осциллограф с полосой 20–30 ГГц и дифференциальными пробниками — для построения глазковых диаграмм и анализа джиттера;
BERT‑тестер или генератор трафика — для измерения коэффициента ошибок и нагрузочного тестирования;
качественные SMA‑кабели и адаптеры — для минимизации искажений сигнала при коммутации;
рабочую станцию с Quartus Prime и достаточным объёмом RAM — для разработки, моделирования и анализа проектов;
набор эталонных кабелей разной длины и типов — для оценки влияния трассы на качество передачи;
дополнительные модули (FMC+) — для расширения сценариев тестирования и подключения к реальным сетевым средам.

Почему стоит использовать комплект Stratix 10 TX SI для задач целостности сигнала
Этот комплект даёт инженерам прямой доступ к параметрам трансиверов и инструментам измерения, позволяя быстро переходить от теории к практике: вместо абстрактных расчётов вы видите реальную глазковую диаграмму, измеряете BER и подбираете настройки под конкретный канал. Особенно ценно это при разработке собственных высокоскоростных устройств, сертификации решений и обучении принципам проектирования каналов на скоростях в десятки Гбит/с, где малейшие ошибки в топологии или настройках приводят к потере работоспособности.
