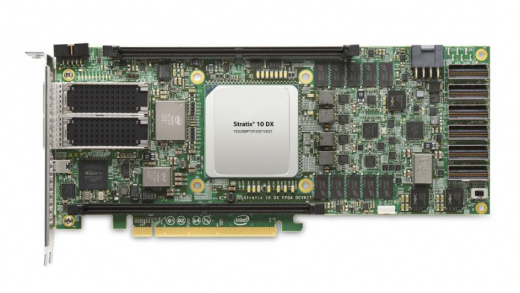

Комплект для разработки Intel Stratix 10 DX FPGA

Комплект Intel Stratix 10 DX FPGA Development Kit — это референсная платформа для прототипирования высокопроизводительных ускорителей и систем с когерентным доступом к памяти и процессору. Ключевая особенность линейки DX — жёсткие (hard) IP‑блоки для высокоскоростных протоколов: 100G Ethernet MAC/FEC, Intel Ultra Path Interconnect (UPI) для когерентного соединения с процессорами Intel Xeon, а также контроллеры памяти (в том числе HBM2 в отдельных моделях).

Благодаря технологии EMIB (Embedded Multi‑die Interconnect Bridge) и монолитной FPGA‑матрице на базе 14 нм FinFET, Stratix 10 DX обеспечивает рекордную пропускную способность межкристальных соединений и высокую логическую плотность. В сочетании с архитектурой HyperFlex это даёт низкую задержку и высокую тактовую частоту конвейеров — критично для задач реального времени и высокочастотной обработки потоков.

Плата рассчитана на НИОКР, центры прототипирования, лаборатории высокопроизводительных вычислений и телекоммуникационные проекты. Её удобно использовать для макетирования ускорителей для дата‑центров, сетевых узлов с глубокой обработкой пакетов, систем когерентной памяти, аппаратных конвейеров ЦОС и ИИ‑задач.

Основные преимущества
Жёсткие IP‑блоки для высокопроизводительных интерфейсов. Встроенные 100G Ethernet MAC, FEC, UPI, PCIe Gen4 обеспечивают стабильную работу на высоких скоростях без расходования FPGA‑ресурсов.
Высокая пропускная способность памяти. Поддержка HBM2 (в отдельных моделях) и DDR4 с жёсткими контроллерами позволяет достигать сотен ГБ/с, что важно для ИИ, ЦОС и потоковой обработки.
Архитектура HyperFlex. Улучшенная структура регистров и маршрутизации даёт более высокие частоты работы и снижает задержки в критических путях.
Мощные DSP‑блоки с поддержкой плавающей точки. Переменные точности и аппаратные ускорители для операций с плавающей точкой (IEEE 754) упрощают реализацию алгоритмов машинного обучения и ЦОС.
Когерентный доступ к памяти и CPU. Через UPI возможна интеграция с Intel Xeon для создания гибридных систем, где FPGA выступает как когерентный ускоритель.
Безопасность на уровне кристалла. Secure Device Manager (SDM) с AES‑256, SHA‑256/384, ECDSA и многофакторной аутентификацией защищает конфигурацию и данные.
Гибкость конфигурации. Возможность подключения дочерних модулей через FMC, использование разных типов памяти и внешних интерфейсов под конкретную задачу.
Полная поддержка инструментов Intel. Интеграция с Quartus Prime Pro, Platform Designer, Signal Tap, System Console и ModelSim/Questa для сквозной разработки и отладки.

Технические характеристики

Параметр	Значение
Производитель	Intel
Модель ПЛИС	Stratix 10 DX (конкретная модель зависит от комплектации, например, 1SD280PT2F55E1VG)
Логические элементы (LE)	До ~2,8 млн (зависит от микросхемы)
DSP‑блоки	До ~5760 (с поддержкой переменной точности и операций с плавающей точкой)
Трансиверы	До 84 полнодуплексных трансиверов; поддержка скоростей до 57,8 Гбит/с (PAM4) и 28,9 Гбит/с (NRZ)
Память	HBM2 (в отдельных моделях, до 8–16 ГБ), DDR4 (до 2666 Мбит/с), DDR‑T (через soft IP), QDR‑IV
Интерфейсы на плате	PCIe Gen4, UPI (когерентный интерфейс к CPU), 100G Ethernet (жёсткий IP), QSFP28, FMC (HPC), DIMM/SlimSAS для памяти, JTAG, USB, Micro USB и др.
Питание	Через внешние разъёмы и/или PCIe; типовая потребляемая мощность — до 200–250 Вт (зависит от нагрузки)
Охлаждение	Пассивное (радиаторы) либо с возможностью установки активного охлаждения
Форм‑фактор	Полноразмерная плата (часто в форм‑факторе FH3/4L, двух‑ или трёхслотовая)
Совместимость с ПО	Intel Quartus Prime Pro, Intel Platform Designer, Signal Tap, System Console, ModelSim/Questa
Измеряемые/верифицируемые параметры	Пропускная способность памяти (HBM2/DDR4), задержка между FPGA и CPU, BER трансиверов, производительность DSP‑конвейеров, целостность сигналов, загрузка ресурсов FPGA, временные характеристики, джиттер

Области применения
Комплект востребован в следующих задачах:
разработка ускорителей для дата‑центров и облачных платформ (обработка запросов, шифрование, сжатие, поиск);
прототипирование сетевых устройств с аппаратной обработкой трафика (маршрутизаторы, коммутаторы, NIC с offload, фильтрация и классификация пакетов);
создание когерентных гибридных систем (FPGA как ускоритель для Intel Xeon с общим адресным пространством и кэшем);
реализация ИИ‑ускорителей и аппаратных конвейеров для машинного обучения (свёртки, матричные операции, квантование);
проектирование систем цифровой обработки сигналов с жёсткими временными ограничениями (фильтрация, БПФ, демодуляция, кодирование);
макетирование телекоммуникационного оборудования (базовые станции, трансиверы, обработка CPRI/eCPRI, агрегация потоков);
верификация высокоскоростных трансиверных каналов и тестирование BER, джиттера, выравнивания;
отработка интеграции FPGA с высокопроизводительной памятью (HBM2, DDR4, Optane через DDR‑T) и внешними интерфейсами;
учебные и исследовательские проекты по высокопроизводительным вычислениям, FPGA‑архитектуре, когерентным системам и сетевой обработке;
подготовка референсных решений для переноса на собственные платы или в ASIC.

Поддержка и интеграция
Комплект совместим с типовым инструментарием разработчика:
Intel Quartus Prime Pro — синтез, размещение, трассировка FPGA‑части, настройка временных ограничений, анализ мощности.
Intel Platform Designer — конфигурация системы, шин, контроллеров памяти, интерфейсов и жёстких IP‑блоков.
Signal Tap Logic Analyzer — внутрисхемная отладка, захват сигналов внутри FPGA, анализ временных диаграмм.
System Console — мониторинг конфигурации, чтение/запись регистров, отладка интерфейсов.
ModelSim/Questa — функциональное и временное моделирование.
Инструменты для верификации высокоскоростных каналов — генерация PRBS, измерение BER, анализ джиттера и целостности сигналов.
ARM‑ и CPU‑инструменты (при наличии HPS) и средства профилирования когерентных систем.
Для автоматизации и тестирования достаточно создать систему в Platform Designer, сгенерировать конфигурацию, загрузить FPGA, подключить внешние устройства (серверы, анализаторы трафика, генераторы PRBS) и провести серию тестов по сценариям: «проверка пропускной способности HBM2», «оценка BER трансивера 100G», «запуск DSP‑конвейера с плавающей точкой», «верификация когерентного обмена через UPI», «обработка сетевого трафика с аппаратным классификатором».

Комплект поставки
В стандартный комплект входят:
плата разработки с установленной ПЛИС Stratix 10 DX;
кабели и переходники (в зависимости от версии: кабели питания, интерфейсные кабели, кабели для отладки JTAG/USB);
модуль/модули памяти (HBM2/DDR4/QDR‑IV — зависит от комплектации);
документация (руководства пользователя, схемы, рекомендации по подключению и отладке);
лицензионные ключи/активации (если предусмотрены производителем);
ссылки на загрузку ПО Quartus Prime, Platform Designer, примеров проектов и референсных дизайнов.

Дополнительные аксессуары
Для расширения функциональности рекомендуется использовать:
анализатор протоколов и трафик‑генератор (для тестирования Ethernet, PCIe, UPI);
осциллограф с полосой 10–50 ГГц и пробниками для дифференциальных линий (для анализа целостности сигналов и джиттера);
кабельную сборку и трансиверные модули (QSFP28, активные кабели) под нужные скорости и протоколы;
дочерние платы через FMC (модули АЦП/ЦАП, RF‑модули, сетевые интерфейсы);
источник питания с достаточной мощностью и стабильностью;
систему активного охлаждения (при длительных тестах и высокой нагрузке);
сервер/рабочую станцию с достаточным объёмом RAM и SSD для работы Quartus и моделирования;
дополнительные модули памяти или специализированные дочерние карты под задачу.

Почему стоит использовать комплект Stratix 10 DX для разработки
Комплект позволяет быстро перейти от идеи к работающему прототипу без проектирования собственной платы и решения проблем с разводкой высокоскоростных линий, когерентных интерфейсов и каналов памяти. Это экономит сотни часов инженерной работы, снижает риски ошибок в топологии и позволяет сосредоточиться на архитектуре системы, распределении задач между FPGA и CPU, а также на верификации интерфейсов и сценариев реального времени.
