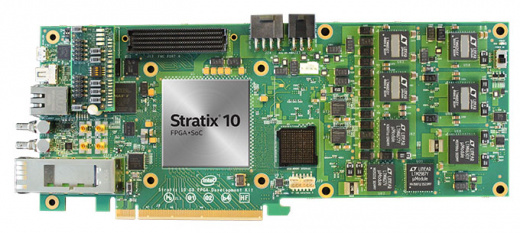

Комплект для разработки ПЛИС Stratix 10 GX

Комплект для разработки на базе ПЛИС Intel Stratix 10 GX — это референсная платформа для создания и верификации сложных цифровых систем с высокими требованиями к пропускной способности и вычислительной плотности. В основе — ПЛИС семейства Stratix 10 GX с архитектурой HyperFlex и высокоскоростными трансиверными блоками (до десятков Гбит/с), которые позволяют реализовывать интерфейсы PCIe Gen3/4, Ethernet 10/25/40/100 G, CPRI/eCPRI, SDI, QSFP/QSFP28 и другие.

Ключевое преимущество комплекта — готовность к работе с высокоскоростными каналами передачи данных и сложными протоколами без необходимости проектировать собственную плату. На базе комплекта можно отрабатывать топологии высокоскоростных трасс, тестировать целостность сигналов, оценивать задержки и синхронизацию, а также реализовывать сложные алгоритмы обработки данных на FPGA с последующей интеграцией в серийные изделия.

Плата рассчитана на применение в НИОКР, центрах прототипирования, лабораториях вузов, а также на производственных участках, где требуется верификация высокоскоростных интерфейсов и алгоритмов цифровой обработки сигналов. Её удобно использовать для макетирования сетевых узлов, систем цифровой радиосвязи, видео‑ и телекоммуникационного оборудования, ускорителей вычислений, систем сбора и обработки данных в реальном времени.

Основные преимущества
Высокая производительность FPGA и трансиверов. Архитектура HyperFlex и мощные DSP‑блоки позволяют реализовывать сложные вычислительные конвейеры и алгоритмы ЦОС.
Поддержка высокоскоростных интерфейсов. Плата содержит готовые трансиверные каналы и разъёмы (QSFP28, SDI, Mini‑DisplayPort, PCIe и т. п.) для быстрой проверки протоколов.
Гибкость конфигурации. Возможность подключать дочерние модули через FMC, использовать внешнюю память (DDR3/DDR4, RLDRAM) и расширять функционал под задачу.
Интеграция с Quartus Prime и инструментами верификации. Полная поддержка синтеза, размещения и трассировки, временных анализов, моделирования и отладки на плате (Signal Tap, System Console).
Готовность к тестированию целостности сигналов. В ряде версий комплекта предусмотрены сценарии и шаблоны для оценки PRBS, выравнивания, джиттера и параметров каналов.
Масштабируемость под разные задачи. Подходит как для отработки отдельных блоков (трансивер, контроллер памяти, DSP‑ядро), так и для сборки полнофункционального прототипа системы.

Технические характеристики

Параметр	Значение
Производитель	Intel (ранее Altera)
Модель ПЛИС	Stratix 10 GX (конкретная модель зависит от комплектации, например, 1SG280LU2F50E2VG)
Логические элементы (LE)	До ~2,75 млн (зависит от конкретной микросхемы в комплекте)
Адаптивные логические модули (ALM)	До ~933 тыс.
DSP‑блоки	До ~2000
Трансиверы	Высокоскоростные трансиверы с поддержкой скоростей до десятков Гбит/с (в зависимости от подсемейства)
Интерфейсы на плате	PCIe Gen3 x16, QSFP28, Mini‑DisplayPort, SDI, RJ‑45, FMC (HPC), Micro USB и др.
Память	DDR3/DDR4, RLDRAM (объём и конфигурация зависят от комплектации)
Питание	Через PCIe и внешние разъёмы питания; типовая потребляемая мощность — до 200–225 Вт
Охлаждение	Пассивное (радиаторы) либо с возможностью установки активного охлаждения
Форм‑фактор	Полноразмерная плата (часто в форм‑факторе FH3/4L, двухслотовая)
Совместимость с ПО	Intel Quartus Prime Pro, Intel Platform Designer, Signal Tap, System Console, ModelSim/Questa
Измеряемые/верифицируемые параметры	Временные характеристики, целостность сигналов трансиверов, пропускная способность интерфейсов, задержки, джиттер, производительность DSP/конвейеров, загрузка ресурсов FPGA

Области применения
Комплект востребован в следующих задачах:
разработка и отладка высокоскоростных сетевых устройств (маршрутизаторы, коммутаторы, сетевые ускорители, NIC);
прототипирование систем цифровой связи (базовые станции, трансиверы, модемы, обработка CPRI/eCPRI);
создание систем цифровой обработки сигналов (фильтрация, БПФ, демодуляция, кодирование/декодирование);
макетирование видео‑ и мультимедийных систем (SDI, HDMI, DisplayPort, кодирование/декодирование видео);
проектирование систем сбора и обработки данных в реальном времени (ускорители, конвейеры, буферизация, агрегация потоков);
верификация и тестирование высокоскоростных трансиверных каналов (PRBS, выравнивание, компенсация, оценка джиттера);
учебные и исследовательские проекты по FPGA, цифровой схемотехнике, высокоскоростным интерфейсам и ЦОС;
подготовка референсных решений для переноса на собственные платы или в ASIC;
отработка интеграции FPGA с внешней памятью, контроллерами и периферийными модулями.

Поддержка и интеграция
Комплект совместим с типовым инструментарием разработчика FPGA:
Intel Quartus Prime Pro — синтез, размещение, трассировка, временной анализ, отладка на плате.
Intel Platform Designer — создание и настройка процессорных и периферийных подсистем (Nios V/II, контроллеры памяти, интерфейсы).
Signal Tap Logic Analyzer — внутрисхемная отладка, захват сигналов внутри FPGA.
System Console — управление и мониторинг конфигурации, чтение/запись регистров, отладка периферии.
ModelSim/Questa — функциональное и временное моделирование.
Инструменты для высокоскоростных трансиверов — генерация PRBS‑последовательностей, измерение BER, анализ целостности сигналов.
Для автоматизации и тестирования достаточно загрузить проект в Quartus, сконфигурировать плату, подключить внешние устройства (серверы, анализаторы, генераторы трафика) и провести серию тестов по сценариям: «проверка пропускной способности Ethernet», «оценка BER трансивера», «запуск конвейера ЦОС», «верификация контроллера памяти» и т. д.

Комплект поставки
В стандартный комплект входят:
плата разработки с установленной ПЛИС Stratix 10 GX;
кабели и переходники (в зависимости от версии: кабели питания, интерфейсные кабели, кабели для отладки);
модуль/модули внешней памяти (DDR3/DDR4/RLDRAM — зависит от комплектации);
документация (руководства пользователя, схемы, рекомендации по подключению и отладке);
лицензионные ключи/активации (если предусмотрены производителем);
ссылки на загрузку ПО Quartus Prime, примеров проектов и референсных дизайнов.

Дополнительные аксессуары
Для расширения функциональности рекомендуется использовать:
анализатор протоколов и трафик‑генератор (для тестирования Ethernet, PCIe, SDI и других интерфейсов);
осциллограф с полосой 10–20 ГГц и пробниками для дифференциальных линий (для анализа целостности сигналов и джиттера);
кабельную сборку и трансиверные модули (SFP/QSFP, активные кабели) под нужные скорости и протоколы;
дочерние платы через FMC (модули АЦП/ЦАП, RF‑модули, сетевые интерфейсы);
источник питания с достаточной мощностью и стабильностью (для работы платы на полной нагрузке);
систему активного охлаждения (при длительных тестах и высокой нагрузке);
сервер/рабочую станцию с достаточным объёмом RAM и SSD для работы Quartus и моделирования;
дополнительные модули памяти или специализированные дочерние карты под задачу.

Почему стоит использовать комплект Stratix 10 GX для разработки
Комплект даёт возможность быстро перейти от идеи к работающему прототипу без проектирования собственной платы и решения проблем с разводкой высокоскоростных линий. Это экономит сотни часов инженерной работы, снижает риски ошибок в топологии и позволяет сосредоточиться на алгоритмах, архитектуре системы и верификации интерфейсов.
