Комплект для разработки ПЛИС Stratix 10 MX

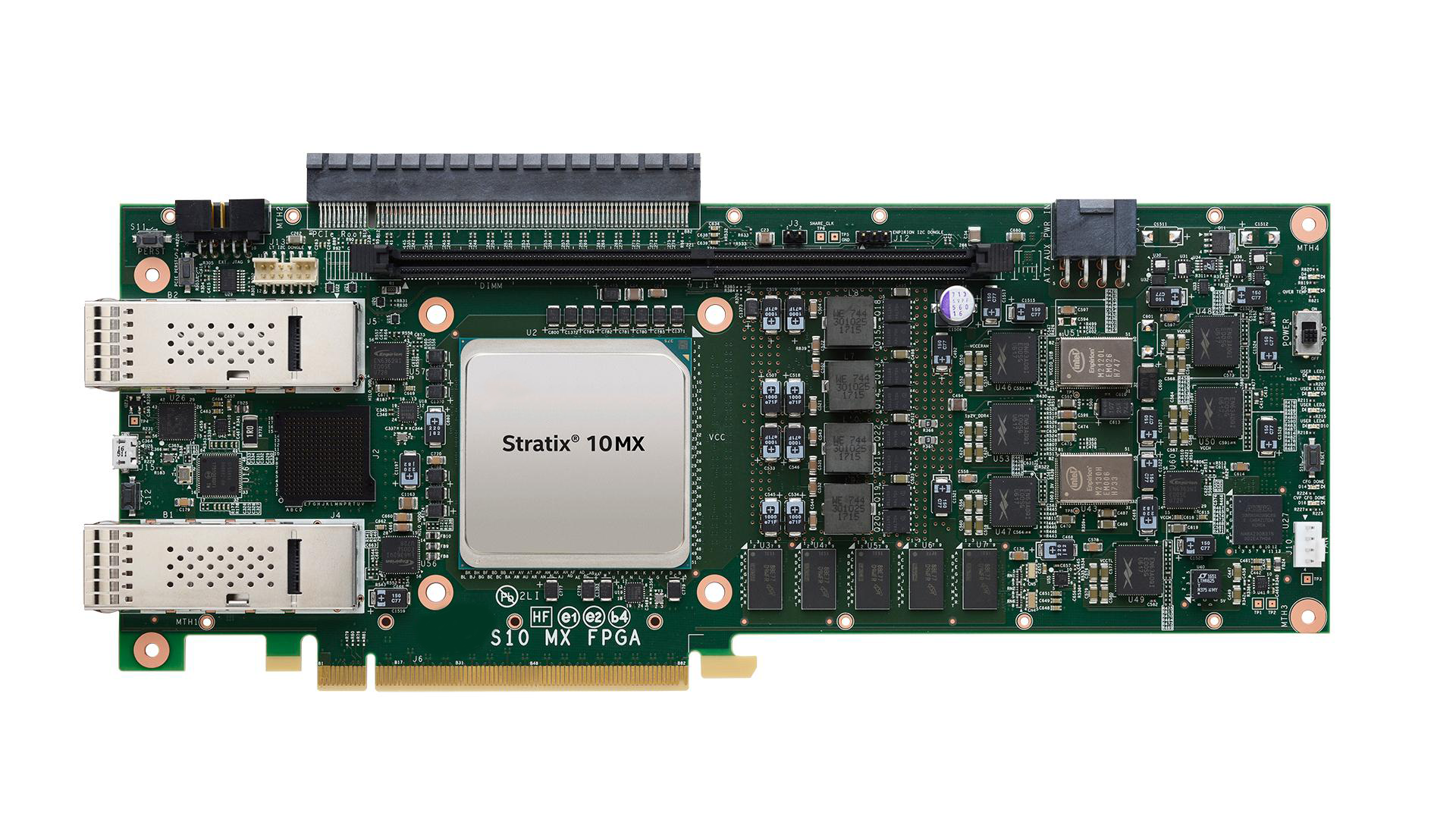

Комплект для разработки Intel Stratix 10 MX FPGA Development Kit — это референсная платформа, ориентированная на задачи, где критична не только логическая ёмкость и производительность FPGA, но и пропускная способность подсистемы памяти. Ключевое отличие Stratix 10 MX от других подсемейств — наличие встроенных контроллеров и каналов для High Bandwidth Memory (HBM2) объёмом до 16 ГБ непосредственно в кристалле ПЛИС (в зависимости от конкретной модели в комплекте).

Архитектура HyperFlex и мощные DSP‑блоки в сочетании с экстремально высокой пропускной способностью HBM2 делают этот комплект оптимальным для задач с интенсивным доступом к памяти: ускорители ИИ и машинного обучения, обработка больших потоков данных в реальном времени, сложные алгоритмы ЦОС, видеообработка и телекоммуникационные системы с высокой плотностью трафика.

Плата рассчитана на применение в НИОКР, центрах прототипирования, лабораториях вузов, а также на производственных участках, где требуется верификация сложных вычислительных конвейеров и высокоскоростных интерфейсов. Её удобно использовать для макетирования ИИ‑ускорителей, сетевых узлов с глубокой обработкой пакетов, систем цифровой радиосвязи, видео‑ и мультимедийных комплексов, а также для отработки интеграции FPGA с HBM2 и другими типами памяти.

Основные преимущества
Интегрированная HBM2 до 16 ГБ. Обеспечивает пропускную способность памяти на уровне сотен ГБ/с — это кардинально выше, чем у традиционных решений на DDR4/RLDRAM.
Высокая вычислительная плотность. Архитектура HyperFlex, большое количество логических элементов и DSP‑блоков позволяют реализовывать сложные вычислительные конвейеры и алгоритмы ЦОС.
Поддержка высокоскоростных интерфейсов. Плата содержит готовые трансиверные каналы и разъёмы (QSFP28, PCIe Gen3, FMC и др.) для быстрой проверки протоколов и обмена данными с внешними устройствами.
Гибкость конфигурации. Возможность подключать дочерние модули через FMC, использовать разные типы внешней памяти (DDR4, QDR‑IV, HiLo) и расширять функционал под задачу.
Интеграция с Quartus Prime и инструментами верификации. Полная поддержка синтеза, размещения и трассировки, временных анализов, моделирования и отладки на плате (Signal Tap, System Console).
Готовность к тестированию высоконагруженных сценариев. В ряде версий комплекта предусмотрены сценарии и шаблоны для оценки производительности памяти, задержек, пропускной способности каналов и работы вычислительных конвейеров.
Масштабируемость под разные задачи. Подходит как для отработки отдельных блоков (контроллер HBM2, DSP‑ядро, трансивер), так и для сборки полнофункционального прототипа системы.

Технические характеристики

Параметр	Значение
Производитель	Intel (ранее Altera)
Модель ПЛИС	Stratix 10 MX (конкретная модель зависит от комплектации, например, 1SM21CHU1F53E1VG)
Логические элементы (LE)	До ~2,07 млн (зависит от конкретной микросхемы в комплекте)
Адаптивные логические модули (ALM)	До ~700 тыс.
DSP‑блоки	До ~3960
Память	HBM2 (до 16 ГБ, интегрирована в кристалл), DDR4, QDR‑IV, HiLo (в зависимости от комплектации)
Трансиверы	Высокоскоростные трансиверы с поддержкой скоростей до десятков Гбит/с (в зависимости от подсемейства и конфигурации)
Интерфейсы на плате	PCIe Gen3 x16, QSFP28 (2 порта), FMC (HPC), Micro USB, JTAG, I2C, SMB и др.
Питание	Через PCIe и внешние разъёмы питания; типовая потребляемая мощность — до 200–250 Вт
Охлаждение	Пассивное (радиаторы) либо с возможностью установки активного охлаждения
Форм‑фактор	Полноразмерная плата (часто в форм‑факторе FH3/4L, двух‑ или трёхслотовая)
Совместимость с ПО	Intel Quartus Prime Pro, Intel Platform Designer, Signal Tap, System Console, ModelSim/Questa
Измеряемые/верифицируемые параметры	Пропускная способность HBM2/DDR4/QDR‑IV, задержки доступа к памяти, производительность DSP‑конвейеров, целостность сигналов трансиверов, BER, джиттер, загрузка ресурсов FPG

Области применения
Комплект востребован в следующих задачах:
разработка и прототипирование ИИ‑ускорителей и ускорителей машинного обучения с интенсивным использованием памяти;
создание систем цифровой обработки сигналов с высокой пропускной способностью (фильтрация, БПФ, корреляция, демодуляция) при больших потоках входных данных;
макетирование телекоммуникационных систем с высокой плотностью трафика (базовые станции, трансиверы, модемы, обработка CPRI/eCPRI, агрегация потоков);
проектирование видео‑ и мультимедийных систем (обработка 4K/8K, кодирование/декодирование, анализ видео в реальном времени);
прототипирование сетевых устройств с глубокой обработкой пакетов и анализом трафика;
верификация и тестирование каналов HBM2: пропускная способность, задержки, стабильность при высокой нагрузке;
учебные и исследовательские проекты по FPGA, архитектуре вычислительных систем, высокоскоростной памяти и ЦОС;
подготовка референсных решений для переноса на собственные платы или в ASIC;
отработка интеграции FPGA с разными типами памяти (HBM2, DDR4, QDR‑IV) и периферийными модулями.

Поддержка и интеграция
Комплект совместим с типовым инструментарием разработчика FPGA:
Intel Quartus Prime Pro — синтез, размещение, трассировка, временной анализ, отладка на плате.
Intel Platform Designer — создание и настройка процессорных и периферийных подсистем (Nios V/II, контроллеры памяти, интерфейсы).
Signal Tap Logic Analyzer — внутрисхемная отладка, захват сигналов внутри FPGA.
System Console — управление и мониторинг конфигурации, чтение/запись регистров, отладка периферии.
ModelSim/Questa — функциональное и временное моделирование.
Инструменты для работы с памятью и трансиверами — тестирование пропускной способности HBM2/DDR4, генерация PRBS‑последовательностей, измерение BER, анализ целостности сигналов.
Для автоматизации и тестирования достаточно загрузить проект в Quartus, сконфигурировать плату, подключить внешние устройства (серверы, анализаторы, генераторы трафика) и провести серию тестов по сценариям: «проверка пропускной способности HBM2», «оценка BER трансивера», «запуск конвейера ЦОС с доступом к HBM2», «верификация контроллера памяти» и т. д.

Комплект поставки
В стандартный комплект входят:
плата разработки с установленной ПЛИС Stratix 10 MX и HBM2;
кабели и переходники (в зависимости от версии: кабели питания, интерфейсные кабели, кабели для отладки);
модули внешней памяти или разъёмы под них (DDR4/QDR‑IV/HiLo — зависит от комплектации);
документация (руководства пользователя, схемы, рекомендации по подключению и отладке);
лицензионные ключи/активации (если предусмотрены производителем);
ссылки на загрузку ПО Quartus Prime, примеров проектов и референсных дизайнов.

Дополнительные аксессуары
Для расширения функциональности рекомендуется использовать:
анализатор протоколов и трафик‑генератор (для тестирования Ethernet, PCIe, QSFP и других интерфейсов);
осциллограф с полосой 10–20 ГГц и пробниками для дифференциальных линий (для анализа целостности сигналов и джиттера);
кабельную сборку и трансиверные модули (SFP/QSFP, активные кабели) под нужные скорости и протоколы;
дочерние платы через FMC (модули АЦП/ЦАП, RF‑модули, сетевые интерфейсы);
источник питания с достаточной мощностью и стабильностью (для работы платы на полной нагрузке);
систему активного охлаждения (при длительных тестах и высокой нагрузке);
сервер/рабочую станцию с достаточным объёмом RAM и SSD для работы Quartus и моделирования;
дополнительные модули памяти или специализированные дочерние карты под задачу.

Почему стоит использовать комплект Stratix 10 MX для разработки
Комплект даёт возможность быстро перейти от идеи к работающему прототипу без проектирования собственной платы и решения проблем с разводкой высокоскоростных линий и каналов HBM2. Это экономит сотни часов инженерной работы, снижает риски ошибок в топологии и позволяет сосредоточиться на алгоритмах, архитектуре системы и верификации интерфейсов.
