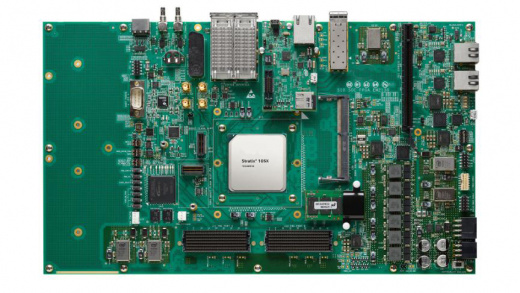

Комплект для разработки Stratix 10 SX SoC

Комплект на базе Intel Stratix 10 SX SoC объединяет в одном кристалле высокопроизводительную FPGA‑матрицу, двухъядерный процессор ARM Cortex‑A53 (Hard Processor System, HPS) и специализированные аппаратные блоки — в том числе мощные DSP‑секции и элементы, оптимизированные под задачи машинного обучения и цифровой обработки сигналов.

Ключевое преимущество платформы — сочетание гибкости FPGA, производительности многоядерного ARM и готовых ускоряющих блоков для вычислительно сложных задач. В отличие от классических FPGA, Stratix 10 SX даёт возможность не только реализовывать кастомную логику, но и эффективно запускать ОС (например, Linux) на ARM, а ресурсоёмкие операции (фильтрацию, свёртки, матричные вычисления, обработку потоков) выносить на аппаратные ускорители и FPGA‑конвейеры.

Плата рассчитана на НИОКР, прототипирование промышленных и телекоммуникационных систем, разработку ИИ‑ускорителей и систем реального времени. Её удобно использовать для отработки гетерогенных архитектур, где часть задач выполняется программно (на ARM), часть — на специализированных блоках, а часть — на реконфигурируемой логике FPGA.

Основные преимущества
Гибридная архитектура SoC. Единый кристалл с ARM, FPGA и DSP/ИИ‑блоками снижает задержки и упрощает межкомпонентное взаимодействие по сравнению с дискретными решениями.
Производительные ARM‑ядра. Двухъядерный Cortex‑A53 с тактовой частотой до ~1,5 ГГц позволяет полноценно запускать Linux, драйверы, сетевые стеки и приложения, делегируя тяжёлые вычисления аппаратным ускорителям.
Мощные DSP и ИИ‑оптимизированные блоки. Большое количество DSP‑блоков и оптимизированная структура под матричные/свёрточные операции делают платформу эффективной для ЦОС и задач машинного обучения.
Высокоскоростные трансиверы и интерфейсы. Поддержка PCIe Gen3/4, QSFP28, 10/25/100G Ethernet и других протоколов позволяет быстро тестировать сетевые и потоковые сценарии.
Гибкость конфигурации. Возможность подключать дочерние модули через FMC, использовать разные типы внешней памяти и расширять функционал под задачу.
Полная поддержка инструментов Intel. Интеграция с Quartus Prime Pro, Platform Designer, Signal Tap, System Console и ARM‑инструментами для совместной отладки.
Готовность к сложным сценариям. Плата позволяет отрабатывать сценарии «ARM управляет FPGA‑ускорителем», «DMA‑обмен между HPS и FPGA», «аппаратная обработка потоков в реальном времени».

Технические характеристики

Параметр	Значение
Производитель	Intel
Модель ПЛИС	Stratix 10 SX SoC (конкретная модель зависит от комплектации, например, 1SX21CHU1F53E1VG)
Процессорная часть (HPS)	Двухъядерный ARM Cortex‑A53, до ~1,5 ГГц, кэш, контроллер памяти, периферия
Логические элементы (LE)	До ~2,75 млн (зависит от конкретной микросхемы)
DSP‑блоки	До ~3960 (с поддержкой высокой производительности для матричных операций)
Трансиверы	Высокоскоростные трансиверы с поддержкой скоростей до десятков Гбит/с
Память	DDR4, QDR‑IV (объём и конфигурация зависят от комплектации), Flash для загрузки
Интерфейсы на плате	PCIe Gen3/Gen4, QSFP28 (2 порта), Ethernet, USB, UART, JTAG, FMC (HPC), Micro USB и др.
Питание	Через внешние разъёмы и/или PCIe; типовая потребляемая мощность — до 200–250 Вт
Охлаждение	Пассивное (радиаторы) либо с возможностью установки активного охлаждения
Форм‑фактор	Полноразмерная плата (часто в форм‑факторе FH3/4L, двух‑ или трёхслотовая)
Совместимость с ПО	Intel Quartus Prime Pro, Intel Platform Designer, ARM DS‑5/DS‑Workbench, Signal Tap, System Console, ModelSim/Questa
Измеряемые/верифицируемые параметры	Загрузка CPU/FPGA, задержки между HPS и FPGA, пропускная способность интерфейсов, производительность DSP‑конвейеров, целостность сигналов трансиверов, BER, джиттер, временные характеристики

Области применения
Комплект востребован в следующих задачах:
разработка ИИ‑ускорителей и аппаратных модулей для машинного обучения (свёртки, матричные умножения, квантованные операции);
прототипирование телекоммуникационного оборудования (базовые станции, трансиверы, обработка CPRI/eCPRI, агрегация трафика);
создание систем цифровой обработки сигналов с управлением из ОС (фильтрация, БПФ, демодуляция, кодирование/декодирование);
макетирование сетевых устройств с аппаратной обработкой пакетов и фильтрацией трафика;
проектирование встраиваемых систем реального времени с детерминированными задержками и синхронизацией ARM/FPGA;
отработка интеграции Linux‑драйверов с FPGA‑IP и механизмов обмена данными (AXI, Avalon, DMA, прерывания);
верификация высокоскоростных трансиверных каналов и сетевых интерфейсов;
учебные и исследовательские проекты по гетерогенным вычислениям, SoC‑архитектуре, ЦОС и ИИ‑ускорителям;
подготовка референсных решений для переноса на собственные платы или в ASIC;
системы сбора и обработки больших потоков данных с аппаратным буферированием и конвейеризацией.

Поддержка и интеграция
Комплект совместим с типовым инструментарием разработчика:
Intel Quartus Prime Pro — синтез, размещение, трассировка FPGA‑части, настройка временных ограничений.
Intel Platform Designer — конфигурация HPS (процессор, память, периферия, шины AXI/Avalon), генерация системы на кристалле.
ARM‑инструменты (DS‑5, DS‑Workbench) — отладка кода на Cortex‑A53 через JTAG/SWD, профилирование, анализ производительности.
Signal Tap Logic Analyzer — внутрисхемная отладка FPGA, захват сигналов, анализ временных диаграмм.
System Console — мониторинг конфигурации, чтение/запись регистров, отладка интерфейсов.
ModelSim/Questa — функциональное и временное моделирование.
Инструменты для совместной отладки — сценарии «ARM запускает FPGA‑ускоритель», «DMA‑обмен между HPS и FPGA», «прерывания от FPGA к ARM».
Для автоматизации и тестирования достаточно создать систему в Platform Designer, сгенерировать образ для HPS, загрузить FPGA‑конфигурацию, запустить Linux, затем проверить сценарии: «обмен данными между ARM и FPGA по AXI», «запуск DSP‑конвейера из ОС», «обработка сетевого трафика с аппаратным фильтром», «работа в реальном времени с детерминированными задержками».

Комплект поставки
В стандартный комплект входят:
плата разработки с установленной ПЛИС Stratix 10 SX SoC;
кабели и переходники (в зависимости от версии: кабели питания, интерфейсные кабели, кабели для отладки JTAG/USB);
модуль/модули памяти (DDR4/QDR‑IV, Flash) — зависит от комплектации;
документация (руководства пользователя, схемы, рекомендации по подключению и отладке);
лицензионные ключи/активации (если предусмотрены производителем);
ссылки на загрузку ПО Quartus Prime, Platform Designer, примеров проектов и референсных дизайнов.

Дополнительные аксессуары
Для расширения функциональности рекомендуется использовать:
анализатор протоколов и трафик‑генератор (для тестирования Ethernet, PCIe, QSFP и других интерфейсов);
осциллограф с полосой 10–20 ГГц и пробниками для дифференциальных линий (для анализа целостности сигналов и джиттера);
кабельную сборку и трансиверные модули (SFP/QSFP, активные кабели) под нужные скорости и протоколы;
дочерние платы через FMC (модули АЦП/ЦАП, RF‑модули, сетевые интерфейсы);
источник питания с достаточной мощностью и стабильностью;
систему активного охлаждения (при длительных тестах и высокой нагрузке);
сервер/рабочую станцию с достаточным объёмом RAM и SSD для работы Quartus и моделирования;
дополнительные модули памяти или специализированные дочерние карты под задачу.

Почему стоит использовать комплект Stratix 10 SX SoC для разработки
Комплект позволяет быстро перейти от идеи к работающему прототипу гетерогенной системы без проектирования собственной платы и решения проблем с разводкой высокоскоростных линий и интерфейсов между ARM и FPGA. Это экономит сотни часов инженерной работы, снижает риски ошибок в топологии и позволяет сосредоточиться на архитектуре системы, распределении задач между софтом, специализированными блоками и FPGA‑логикой, а также на верификации интерфейсов и сценариев реального времени.
