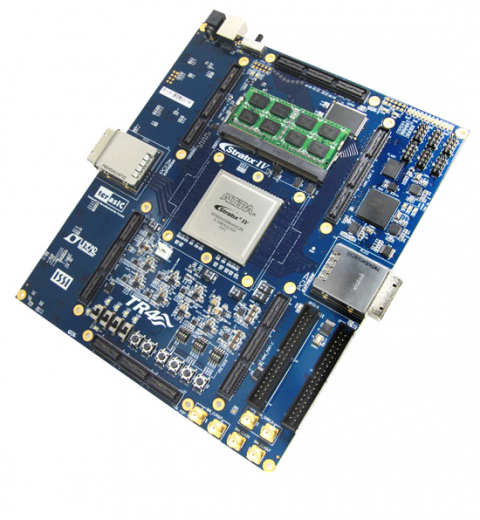

Комплект для разработки ПЛИС Terasic TR4

Комплект Terasic TR4 на базе Stratix IV GX — это платформа для разработки высокопроизводительных систем с жёсткими требованиями к пропускной способности и синхронизации. Ключевая особенность платы — мощные встроенные трансиверы (до 6,5 Гбит/с) и поддержка PCI Express 2.0 (до Gen2, 5 Гбит/с на линию), что делает её удобной для создания сетевых узлов, аппаратных ускорителей, систем сбора и обработки данных в реальном времени.

Важная архитектурная особенность TR4 — 6 разъёмов HSMC (High‑Speed Mezzanine Card), позволяющих подключать дочерние модули с интерфейсами под конкретную задачу (видео, промышленные шины, АЦП/ЦАП, оптические линии и т. п.) и даже объединять несколько плат TR4 в каскадную систему для крупномасштабных прототипов.

Плата рассчитана на НИОКР, учебные лаборатории по FPGA, прототипирование телекоммуникационного и измерительного оборудования, а также на отработку решений, которые позже переносятся на собственные платы или ASIC. Её удобно использовать для макетирования сетевых ускорителей, цифровых фильтров, конвейеров ЦОС, систем синхронизации и мультипроцессорных FPGA‑архитектур.

Основные преимущества
Высокоскоростные трансиверы до 6,5 Гбит/с. Позволяют реализовывать 10G‑подобные каналы, PCIe, Serial ATA, RapidIO и другие протоколы без расходования логических ресурсов FPGA.
6 разъёмов HSMC. Дают возможность гибко наращивать функционал и масштабировать систему, в том числе объединяя несколько TR4 для крупных прототипов.
Развитая подсистема памяти. Слот DDR3 SO‑DIMM (до 8 ГБ), 2 МБ SSRAM и 64 МБ Flash позволяют буферизировать потоки данных и хранить конфигурации.
Поддержка PCIe 2.0 x4. Обеспечивает стабильную интеграцию с ПК/сервером для передачи данных и управления FPGA‑системой.
Встроенная система конфигурирования. USB‑Blaster на плате упрощает загрузку проекта и базовую отладку.
Гибкие схемы тактирования. Программируемые PLL и SMA‑разъёмы для внешних тактовых сигналов позволяют точно настраивать частоты и синхронизировать несколько устройств.
Пользовательские интерфейсы. 4 светодиода, 4 кнопки и 4 ползунковых переключателя удобны для быстрой отладки и демонстрации работы.
Полная совместимость с экосистемой Intel FPGA. Поддержка Quartus Prime, Platform Designer, Signal Tap, System Console и специализированных инструментов Terasic (TR4 System Builder, TR4 Panel).

Технические характеристики

Параметр	Значение
Производитель	Terasic
Модель ПЛИС	Intel (Altera) Stratix IV GX (варианты: EP4SGX230 или EP4SGX530)
Логические элементы (LE)	228 000 (EP4SGX230) / 531 000 (EP4SGX530)
Блоки памяти	До 27 376 кбит (в зависимости от модели)
DSP‑блоки (умножители 18×18)	До 1 024
Трансиверы	До 16 каналов, скорость до 6,5 Гбит/с
Память на плате	DDR3 SO‑DIMM (до 8 ГБ), SSRAM 2 МБ, Flash 64 МБ
Интерфейсы	6× HSMC; 2× PCIe x4; 2× 40‑pin расширения; SMA‑разъёмы (тактовые вход/выход)
Пользовательские элементы	4 LED, 4 кнопки, 4 переключателя
Тактирование	Встроенный генератор 50 МГц; программируемые PLL; внешние SMA‑входы/выходы
Питание	19 В DC, типовая мощность — в пределах типичных значений для Stratix IV
Охлаждение	Радиаторы; возможна установка дополнительного вентилятора
Форм‑фактор	Отладочная плата (не стандартный PCIe/FH), ориентирована на стендовое использование
Совместимость с ПО	Intel Quartus Prime, Platform Designer, Signal Tap, System Console, ModelSim/Questa, TR4 System Builder, TR4 Panel
Измеряемые/верифицируемые параметры	Пропускная способность трансиверов, задержка в конвейерах, загрузка ресурсов FPGA, целостность сигналов, BER, джиттер, производительность памяти, временные диаграммы, синхронизация нескольких плат

Области применения
Комплект востребован в следующих задачах:
прототипирование сетевых и коммуникационных устройств (NIC, мосты, шлюзы, конвертеры интерфейсов);
разработка аппаратных конвейеров ЦОС (фильтрация, БПФ, демодуляция, кодирование) с буферизацией в DDR3/SSRAM;
создание ускорителей для ПК/серверов через PCIe x4 (обработка потоков, поиск, сжатие, шифрование);
макетирование каскадных FPGA‑систем (несколько TR4 вместе) для крупных вычислительных задач;
отработка синхронизации и распределения тактовых сигналов между несколькими устройствами;
учебные проекты по высокоскоростным интерфейсам, тактированию, работе с памятью и HSMC‑модулями;
стендовые испытания и демонстрация работы FPGA‑систем с реальной периферией через HSMC;
подготовка референсных решений для переноса на собственные платы или в ASIC;
проектирование мультипроцессорных и гетерогенных архитектур на базе нескольких FPGA.

Поддержка и интеграция
Комплект полностью интегрируется в экосистему Intel FPGA:
Intel Quartus Prime — синтез, размещение, трассировка FPGA‑части, настройка временных ограничений и анализ мощности.
Platform Designer — конфигурация системы, шин, контроллеров памяти и интерфейсов.
Signal Tap — захват сигналов внутри FPGA и анализ временных диаграмм.
System Console — мониторинг конфигурации, чтение/запись регистров, отладка интерфейсов.
ModelSim/Questa — функциональное и временное моделирование.
TR4 System Builder — автоматическая генерация проекта под плату, назначение выводов и выбор конфигурации HSMC‑портов.
TR4 Panel — управление и мониторинг компонентов платы с хост‑компьютера.
Для запуска достаточно подключить питание, соединить плату с ПК через USB, загрузить проект в Quartus, при необходимости использовать TR4 System Builder для настройки HSMC и PCIe, затем проверить сценарии: «приём/передача данных по PCIe», «тест трансиверов на заданной скорости», «чтение/запись DDR3 и SSRAM», «синхронизация через внешние SMA‑сигналы», «работа с пользовательскими кнопками/LED».

Комплект поставки
В стандартный комплект входят:
плата Terasic TR4 с установленной ПЛИС Stratix IV GX;
кабели и переходники (зависит от версии: интерфейсные кабели, кабель питания, USB для программирования);
документация (руководства пользователя, схемы, распиновки HSMC, PCIe и других интерфейсов);
ссылки на загрузку ПО (Quartus Prime, примеры проектов, TR4 System Builder, TR4 Panel);
гарантийные и сопроводительные документы.

Дополнительные аксессуары
Для полноценной работы и тестирования рекомендуется использовать:
HSMC‑модули (видео, CAN/RS‑485, Ethernet, АЦП/ЦАП и др.) под нужные интерфейсы;
оптические/медные трансиверы и кабели для тестирования высокоскоростных каналов;
осциллограф и логический анализатор для проверки целостности сигналов и временных диаграмм;
источник питания 19 В (если не входит в комплект стенда);
ПК/сервер с достаточной производительностью для работы Quartus и моделирования;
накопители и адаптеры для тестов с DDR3 и Flash;
SMA‑кабели для подачи/снятия тактовых сигналов при синхронизации нескольких плат;
тестовые устройства (генераторы трафика, анализаторы протоколов) для нагрузочного тестирования.

Почему стоит использовать комплект Terasic TR4 для разработки
TR4 позволяет быстро проверить идеи, требующие высокой пропускной способности, точной синхронизации и масштабируемости. Наличие 6 HSMC‑разъёмов и возможности каскадирования делает его удобным для сложных прототипов, где нужно одновременно подключить много периферии или объединить несколько FPGA. Встроенный USB‑Blaster и инструменты Terasic ускоряют старт, а развитая подсистема памяти и PCIe упрощают интеграцию с ПК.
