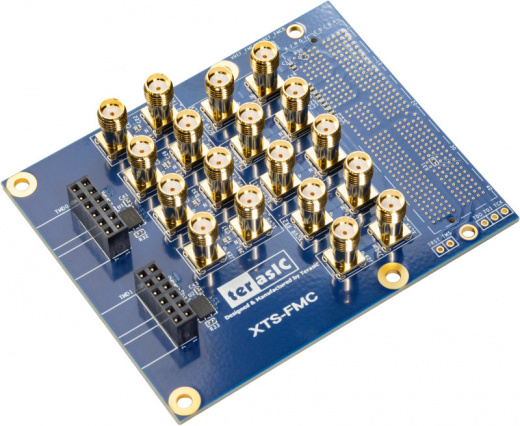

Плата XTS-FMC

Плата XTS‑FMC — это FMC‑мезонинный модуль (daughter card), предназначенный для преобразования трансиверных линий ПЛИС в коаксиальные интерфейсы SMA. Она не является самостоятельной отладочной платой: её устанавливают в хост‑плату (например, на базе Stratix V/Arria V/Cyclone V и др.) с FMC‑слотом, чтобы получить удобный доступ к высокоскоростным каналам для измерений и межплатной связи.

Ключевая особенность XTS‑FMC — прямой вывод трансиверных пар на SMA‑разъёмы с минимальными искажениями сигнала. Это даёт возможность подключать осциллографы, анализаторы спектра, BERT‑тестеры и другие приборы для оценки джиттера, глазковых диаграмм, BER и проверки соответствия стандартам. Кроме того, через SMA можно соединять несколько FPGA‑плат между собой на гигабитных скоростях, реализуя прототипы высокоскоростных каналов, кросс‑коннектов и коммутаторов.

Модуль востребован в лабораториях, центрах сертификации, НИОКР по высокоскоростной передаче данных, а также в учебных стендах, где требуется детальный анализ трансиверов. Он позволяет быстро оценить производительность трансиверов на конкретной хост‑плате без сложной доработки разводки.

Основные преимущества
Прямой доступ к трансиверным линиям через SMA. Минимальные потери и искажения сигнала для точных измерений.
Совместимость с широким спектром хост‑плат. Поддержка плат на базе семейств Stratix, Arria и Cyclone с интегрированными трансиверами и FMC‑интерфейсом.
Удобство тестирования характеристик трансиверов. Возможность оценки джиттера, глазковой диаграммы, BER, эквализации и соответствия отраслевым стандартам.
Гибкость сценариев. Подходит как для подключения к измерительным приборам, так и для организации межплатных гигабитных каналов.
Компактность и простота установки. Стандартная FMC‑механика, быстрая установка в слот хост‑платы без доработки.
Поддержка высоких скоростей передачи. Позволяет работать с трансиверами на скоростях в несколько Гбит/с (в зависимости от возможностей хост‑ПЛИС и трассы).
Оптимизация для прототипирования. Идеальна для быстрой проверки идей, отладки IP‑ядер трансиверов и верификации физических каналов.

Технические характеристики

Параметр	Значение
Производитель	Terasic
Тип устройства	FMC‑дочерняя плата (мезонин)
Назначение	Преобразование трансиверных каналов FPGA в SMA‑интерфейс
Интерфейсы	FMC (High Pin Count, HPC) для установки в хост‑плату; SMA‑разъёмы для вывода трансиверных пар
Количество каналов	Зависит от конфигурации FMC и хост‑платы; обычно несколько высокоскоростных дифференциальных пар
Поддерживаемые скорости	До нескольких Гбит/с на канал (ограничено возможностями трансиверов хост‑ПЛИС)
Совместимые семейства ПЛИС	Stratix, Arria, Cyclone с трансиверами и поддержкой FMC
Форм‑фактор	Стандарт FMC HPC (IEEE 1386)
Питание	Через FMC‑разъём от хост‑платы
Особенности разводки	Оптимизированная ВЧ‑разводка, согласованные линии, минимальные отражения и перекрёстные помехи

Области применения
Плата используется в следующих задачах:
Тестирование и верификация трансиверов ПЛИС. Оценка джиттера, глазковых диаграмм, BER, влияния эквализации, проверка соответствия стандартам (CEI, Ethernet, PCIe и др.).
Подключение к измерительному оборудованию. Прямой вывод сигналов на осциллограф, анализатор спектра, BERT‑тестер, векторный анализатор цепей.
Прототипирование высокоскоростных каналов. Организация связи между несколькими FPGA‑платами через SMA‑кабели для проверки кросс‑коннектов, коммутаторов, мультиплексоров.
Отладка IP‑ядер и протоколов. Быстрая проверка работы собственных трансиверных решений и стеков протоколов на реальных физических каналах.
Образовательные и исследовательские стенды. Демонстрация характеристик высокоскоростных интерфейсов, обучение работе с ВЧ‑сигналами и измерительными приборами.
Сертификационные и квалификационные тесты. Верификация соответствия требованиям стандартов для конкретных хост‑плат и конфигураций.
Оценка влияния трассы и разъёмов. Сравнение качества сигнала при разных вариантах коммутации и длины кабелей.

Поддержка и интеграция
XTS‑FMC работает в составе хост‑системы и полностью интегрируется в экосистему Intel FPGA:
Quartus Prime — для проектирования и настройки трансиверных IP‑ядер, временных ограничений и анализа мощности.
Signal Tap — для внутрисхемного захвата низкоскоростных управляющих сигналов и диагностики.
System Console — для мониторинга конфигурации и чтения/записи регистров трансиверов.
Инструменты измерения — осциллографы, BERT‑тестеры, анализаторы протоколов, которые подключаются к SMA‑разъёмам для анализа ВЧ‑сигнала.
Референсные проекты и примеры — обычно предоставляются для типовых хост‑плат с FMC, включая конфигурации трансиверов, тестовые паттерны и рекомендации по трассировке.
Для запуска достаточно установить XTS‑FMC в FMC‑слот хост‑платы, подключить питание, загрузить конфигурацию ПЛИС в Quartus и вывести трансиверные каналы на SMA. Затем можно подключать измерительные приборы и запускать тесты: «анализ глазковой диаграммы и джиттера», «BER‑тест с PRBS», «проверка соответствия PMA/PCS», «оценка влияния эквализации», «межплатная передача данных через SMA».

Комплект поставки
В стандартный комплект входят:
плата XTS‑FMC (FMC‑мезонин);
документация (руководство пользователя, схемы, распиновки FMC и SMA, рекомендации по установке и тестированию);
гарантийные и сопроводительные документы.
Кабели SMA и измерительное оборудование в комплект не входят.

Дополнительные аксессуары
Для полноценной работы и расширенного тестирования рекомендуется использовать:
осциллограф с полосой 10–30 ГГц и дифференциальными пробниками — для анализа глазковых диаграмм и джиттера;
BERT‑тестер или генератор трафика — для измерения коэффициента ошибок и нагрузочного тестирования;
качественные SMA‑кабели и адаптеры — для минимизации искажений сигнала при коммутации;
хост‑плату с FMC‑слотом (например, на базе Stratix/Arria/Cyclone) — без неё XTS‑FMC не функционирует;
рабочую станцию с Quartus Prime и достаточным объёмом RAM — для разработки и отладки проектов;
набор эталонных кабелей разной длины — для оценки влияния трассы на качество передачи.

Почему стоит использовать плату XTS‑FMC для тестирования высокоскоростных интерфейсов
XTS‑FMC решает ключевую проблему прототипирования: она даёт быстрый и качественный доступ к трансиверным каналам без необходимости разрабатывать собственные ВЧ‑платы и паять микрополосковые линии. Это позволяет инженерам и исследователям сосредоточиться на тестировании и отладке трансиверов и протоколов, а не на разводке и сборке. Особенно ценно это в условиях ограниченного времени и бюджета, когда нужно быстро подтвердить работоспособность решения, провести измерения и подготовить данные для сертификации.
